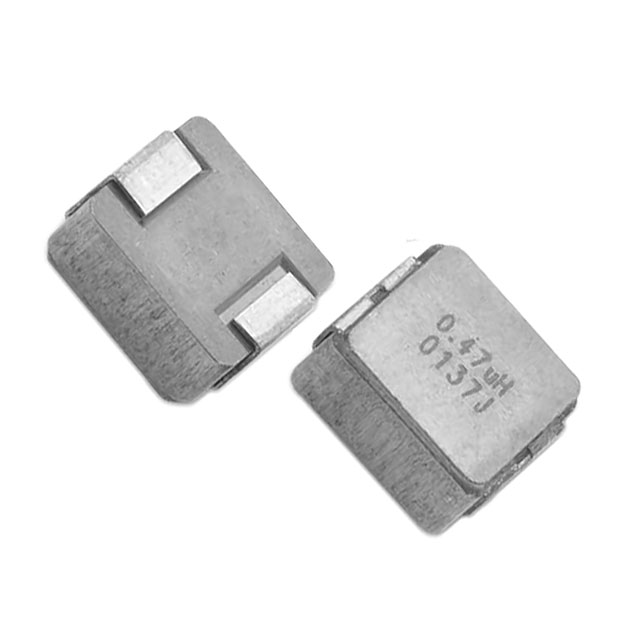

IHLP6767GZER100M8A

产品分类: 贴片电感
产品描述: 100KHz 7.7MHz 13A 16A 10μH 10.91mΩ ±20% 标准安装,贴片安装 17.15mm*17.15mm*7mm
供应商型号: 541-IHLP6767GZER100M8ATR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767GZER100M8A

IHLP6767GZER100M8A概述

    Vishay IHLP-6767GZ-8A 电子元器件技术手册

    产品简介


    Vishay IHLP-6767GZ-8A 是一款适用于汽车应用的电感器,能够承受高达180°C的工作温度。该产品设计用于多种高可靠性应用,包括发动机和传动系统的控制单元、柴油喷射驱动器、娱乐/导航系统中的DC/DC转换器、电机噪声抑制以及LED驱动器等。此款电感器以其卓越的直流能量存储能力、低内阻和优异的电流处理能力而著称。

    技术参数


    | 电感值(μH) | 额定电感容差 | 额定电阻(mΩ) | 额定电流(A) | 饱和电流(A) | 自谐振频率(MHz) |
    | :: | :: | :: | :: | :: | :: |
    | 0.47 | ± 20% | 0.89 | 65.0 | 76.0 | 52.3 |
    | 1.0 | ± 20% | 1.36 | 53.0 | 42.0 | 35.5 |
    | 2.2 | ± 20% | 2.25 | 38.5 | 38.0 | 19.8 |
    | 3.3 | ± 20% | 3.06 | 32.2 | 32.0 | 16.5 |
    | 4.7 | ± 20% | 4.89 | 24.0 | 26.0 | 14.0 |
    | 8.2 | ± 20% | 8.6 | 17.5 | 14.5 | 9.40 |
    | 10.0 | ± 20% | 10.20 | 16.0 | 13.0 | 7.70 |
    | 15.0 | ± 20% | 15.85 | 12.5 | 13.0 | 8.55 |
    | 22.0 | ± 20% | 21.28 | 11.7 | 11.0 | 5.97 |
    | 33.0 | ± 20% | 36.2 | 8.8 | 9.4 | 4.43 |
    | 47.0 | ± 20% | 52.7 | 7.25 | 7.0 | 3.72 |

    产品特点和优势


    1. 高温耐受性:Vishay IHLP-6767GZ-8A 的最高工作温度可达180°C,这使其在极端高温环境下仍能保持稳定运行。
    2. 低内阻:该电感器具有极低的内阻(DCR),可以有效减少损耗并提高效率。
    3. 出色的电流处理能力:可处理高瞬态电流而不发生饱和。
    4. 噪声抑制:由于其复合结构,IHLP-6767GZ-8A 具有极低的噪声水平。
    5. AEC-Q200认证:符合严格的汽车电子标准,确保长期可靠性。

    应用案例和使用建议


    Vishay IHLP-6767GZ-8A 适用于多种汽车电子应用,例如发动机和传动系统的控制单元、柴油喷射驱动器、DC/DC转换器、电机噪声抑制及LED驱动器。在使用时,用户需要确保电感器的温度不超过180°C,并考虑到电路设计、元件放置、印刷电路板(PCB)的布线、气流及其他冷却措施的影响。
    为了确保最佳性能,建议用户根据具体应用选择合适的电感值,并根据额定电流和饱和电流的数值进行适当的电路设计。例如,在大电流应用中,建议使用较高额定电流的型号,以防止过热现象。

    兼容性和支持


    Vishay IHLP-6767GZ-8A 与大多数标准汽车电子元件兼容。Vishay公司为客户提供技术支持,包括详细的电气特性说明和故障排除指南,帮助客户优化设计并解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何确认电感器的实际温度?
    - 解决方法:可以通过监测电路的温度来估算电感器的工作温度。此外,还应考虑电路设计、元件放置、PCB布线等因素对温度的影响。
    2. 问题:电感器的饱和电流是否会受到电路中其他组件的影响?
    - 解决方法:是的,电路中的其他组件如电阻、电容等会与电感器产生交互作用,从而影响电感器的饱和电流。建议在设计阶段详细计算每个组件的参数,以确保电感器能够在安全范围内工作。

    总结和推荐


    Vishay IHLP-6767GZ-8A 是一款专为汽车应用设计的高性能电感器,具有出色的高温耐受性、低内阻和高电流处理能力。其优异的性能和广泛的应用范围使其成为许多高可靠性汽车电子应用的理想选择。强烈推荐使用此产品,特别是在需要应对极端温度条件的场合。
    请注意,本手册所提及的所有产品规格和数据可能随时更改,以改进产品的可靠性和设计。务必参阅最新的产品资料和文档以获取最准确的信息。

IHLP6767GZER100M8A参数

参数
电感值 10μH
饱和电流(LSAT) 13A
自谐振频率(SRF) 7.7MHz
容差 ±20%
直流电阻(DCR) 10.91mΩ
额定电流 16A
Q值 -
测试频率 100KHz
长*宽*高 17.15mm*17.15mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
