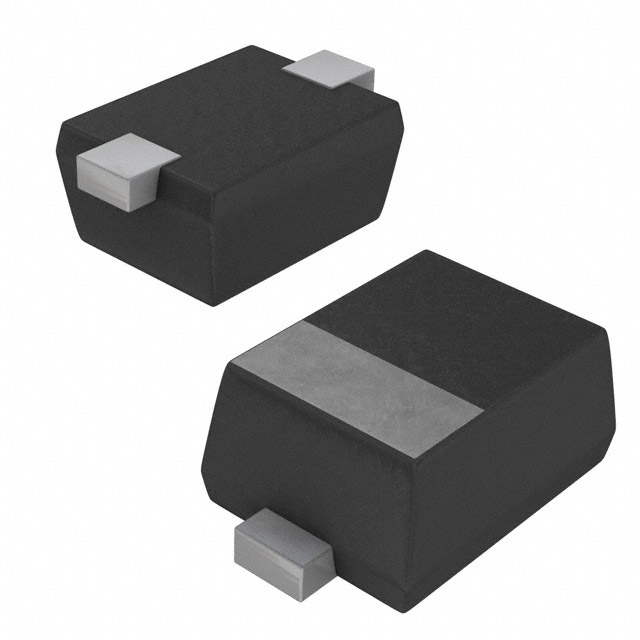

VESD03A1C-02Z-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 95W 9.5A 10V 5V SOD-923 贴片安装
供应商型号: 751-1458-2-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VESD03A1C-02Z-GS08

VESD03A1C-02Z-GS08概述

    VESD03A1C-02Z ESD-Protection Diode in SOD923 Technical Overview

    1. 产品简介


    VESD03A1C-02Z 是 Vishay 半导体公司生产的一种单线 ESD 保护装置,专为信号和数据线路提供静电放电保护。它采用了小型化的 SOD923 封装,使其非常适合用于空间受限的应用场合。这种类型的元器件广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | ESD 免疫力(接触放电) | 符合 IEC 61000-4-2 | - | ±30 | - | kV |
    | ESD 免疫力(空气放电) | 符合 IEC 61000-4-2 | - | ±30 | - | kV |
    | 峰值脉冲电流(IEC 61000-4-5) | tP = 8/20 µs / 单次脉冲 | - | 9.5 | - | A |
    | 峰值脉冲功率(IEC 61000-4-5) | tP = 8/20 µs / 单次脉冲 | - | 95 | - | W |
    | 反向隔离电压 | VRWM | 3.3 | - | - | V |
    | 反向电流 | VR = 3.3 V | - | 0.06 | 1 | µA |
    | 正向钳位电压 | IPP = 9.5 A | - | 8.5 | 10 | V |
    | 反向击穿电压 | IR = 1 mA | 5 | 6 | 6.6 | V |
    | 正向钳位电压 | IPP = 9.5 A | - | 2.5 | - | V |
    | 标称电容 | VR = 2.5 V; f = 1 MHz | - | 46 | - | pF |

    3. 产品特点和优势


    VESD03A1C-02Z 具有以下特点和优势:
    - 高 ESD 免疫力:通过 IEC 61000-4-2 测试标准,接触放电和空气放电均超过 30 kV。
    - 微型封装:SOD923 封装,高度仅 0.4 mm,适合紧凑型设计。
    - 低漏电流:VR = 3.3 V 时漏电流小于 0.5 µA。
    - 绿色环保:符合 RoHS 和 WEEE 规范,不含铅。
    - 卓越的热稳定性:工作温度范围宽广,从 -40°C 到 +125°C。

    4. 应用案例和使用建议


    VESD03A1C-02Z 主要用于保护信号和数据线路免受静电放电的损害。在实际应用中,用户可以将 Pin 1 接地,Pin 2 连接到需要保护的信号或数据线。为了确保最佳保护效果,建议采用以下措施:
    - 确保接地良好,以保证有效的电流分流。
    - 考虑信号完整性影响,特别是在高频信号传输线路中。
    - 结合其他电路保护元件(如TVS二极管)一起使用,以提供更全面的保护。

    5. 兼容性和支持


    VESD03A1C-02Z 与其他 Vishay 半导体公司的产品具有良好的兼容性,适用于大多数标准 PCB 设计。Vishay 公司提供了详尽的技术支持,包括在线资料和电子邮件技术支持。如果用户在使用过程中遇到问题,可以通过 ESD-Protection@vishay.com 获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ESD 免疫力未达标 | 检查接地连接是否良好,确保正确的装配顺序。 |
    | 反向电流过高 | 检查是否有反向偏置电压过高的情况。 |
    | 信号延迟增加 | 优化 PCB 布局,缩短保护元件到被保护线路的距离。 |

    7. 总结和推荐


    综上所述,VESD03A1C-02Z 是一款高可靠性的 ESD 保护装置,具有出色的 ESD 免疫力、紧凑的尺寸和良好的兼容性。对于需要保护信号和数据线路的应用场合,推荐使用这款产品。无论是消费电子还是工业应用,VESD03A1C-02Z 都能提供卓越的保护性能。

VESD03A1C-02Z-GS08参数

参数
工作电压 -
箝位电压 10V
击穿电压 5V
峰值脉冲电流 9.5A
峰值脉冲功率 95W
极性 -
SOD-923
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装
