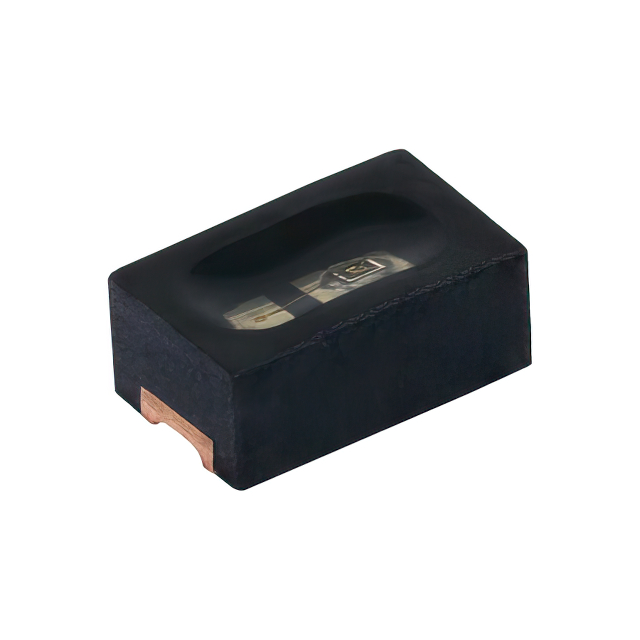

VSMY4850X01

产品分类: 光电晶体管
产品描述: 1.8V 0805 贴片安装
供应商型号: DV-30214764
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 光电晶体管 VSMY4850X01

VSMY4850X01概述

    高速红外发光二极管 VSMY4850X01 技术手册

    产品简介


    VSMY4850X01 是 Vishay Semiconductors 推出的一款高速红外发光二极管(IR LED),波长为 850 nm,采用表面贴装技术(SMT)封装。该产品具有高辐射强度、高光学功率和高速响应等特点,适用于多种微型光屏障、汽车传感器、光学开关及红外点光源等应用领域。

    技术参数


    以下是 VSMY4850X01 的关键技术规格:
    - 封装形式:表面贴装,0805 封装
    - 尺寸:2 mm × 1.25 mm × 0.8 mm
    - 峰值波长:850 nm
    - 最大正向电流:100 mA
    - 峰值反向电压:5 V
    - 最大功耗:210 mW
    - 最高工作温度:110°C
    - 最大存储温度范围:-40°C 至 +110°C
    - 热阻抗:280 K/W
    基本特性:
    - 正向电压:1.8 V 至 2.1 V(IF=100 mA)
    - 半强度角:± 60°
    - 上升时间:7 ns
    - 下降时间:7 ns

    产品特点和优势


    VSMY4850X01 具有以下显著特点和优势:
    - 高辐射强度:可在低功耗下实现高光学功率输出
    - 高光学性能:在 850 nm 波长下提供稳定的红外辐射
    - 快速响应:适合高速操作
    - 可靠性高:通过 AEC-Q101 车规级认证,适用于汽车电子领域
    - 封装小:采用标准 0805 封装,适合紧凑设计

    应用案例和使用建议


    应用案例:
    - 微型光屏障:在安全系统中作为红外发射源
    - 汽车传感器:用于检测车辆状态和环境条件
    - 光学开关:控制光信号的传输
    使用建议:
    - 散热管理:在高电流条件下使用时需注意散热,防止过热损坏
    - 驱动电路:使用专用驱动芯片或电路以确保稳定的工作电压和电流

    兼容性和支持


    VSMY4850X01 支持标准 0805 封装,并且可以与其他相同封装的元器件互换。Vishay Semiconductors 提供全面的技术支持和售后保障,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    - 问题1:如何确定最佳驱动电流?
    - 解决方案:根据实际应用场景选择合适的驱动电流。通常,额定电流为 100 mA。可参考手册中的电气特性曲线进行调节。
    - 问题2:如何确保焊接质量?
    - 解决方案:遵循手册中的回流焊温度曲线,确保焊点质量。建议先将元器件从包装袋中取出并在烘箱中干燥后再进行焊接。

    总结和推荐


    总体而言,VSMY4850X01 是一款高性能的红外发光二极管,特别适用于需要高可靠性和高精度的应用场合。其卓越的电气特性和紧凑的封装使其成为许多高科技应用的理想选择。强烈推荐给那些需要高效率和稳定性的用户。

VSMY4850X01参数

参数
关闭时间 -
Vce-集电极-发射极饱和电压 -
导通时间 -
最大输出电流 -
隔离电压 -
上升时间 -
输入类型 -
电流传输比 -
下降时间 -
最大输出电压 -
通道数 -
Vf-正向电压 1.8V
输出类型 -
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY4850X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY4850X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电晶体管 VISHAY INTERTECHNOLOGY VSMY4850X01 VSMY4850X01数据手册

VSMY4850X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.8329 ¥ 7.1045
50+ $ 0.6554 ¥ 5.5905
100+ $ 0.5672 ¥ 4.8379
500+ $ 0.5041 ¥ 4.3003
库存: 2161
起订量: 30 增量: 5
交货地:
最小起订量为:10
合计: ¥ 71.04
