PHP00805E1001BST1

产品分类: 贴片电阻
产品描述: 1KΩ ±0.1% 625mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 71-PHP00805E1001BST1
供应商: Mouser
标准整包数: 1

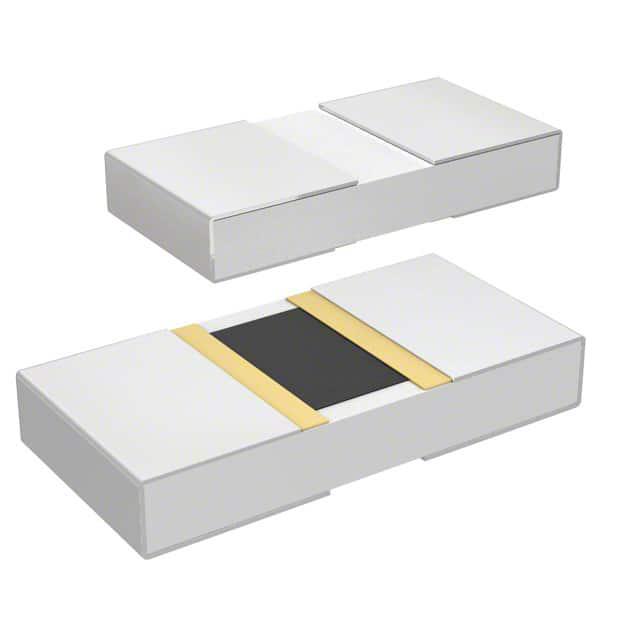

VISHAY INTERTECHNOLOGY 贴片电阻 PHP00805E1001BST1

PHP00805E1001BST1概述

    高功率薄膜封装贴片电阻PHP系列技术手册

    产品简介


    Vishay Dale推出的高功率薄膜封装贴片电阻PHP系列(型号:PHP),具有卓越的电气性能和高可靠性。该系列产品采用镍铬合金作为电阻材料,提供从10Ω到30.1kΩ的不同阻值选择,广泛应用于电源供应、电力开关、刹车系统、测试测量设备以及电机偏转电路等领域。

    技术参数


    - 功率等级: 最高可达2.5W。
    - 阻值范围: 10Ω至30.1kΩ。
    - 精度: 最高可达到±0.1%。
    - 温度系数(TCR): 在±25ppm/°C至±100ppm/°C范围内。
    - 电压耐受性: 工作电压范围为75V至200V。
    - 工作温度范围: -55°C至+155°C。
    - 存储温度范围: -55°C至+155°C。
    - 封装尺寸: 0603, 0805, 1206, 2512,对应的功率等级分别为375mW, 625mW, 1000mW, 和2500mW。

    产品特点和优势


    - 高纯度陶瓷基板: 确保产品具有出色的热稳定性和机械强度。
    - 高可靠性: 可以在高温和高湿度环境下保持稳定的电气特性。
    - 快速散热设计: 大面积背部端子减少了热阻,有助于高效散热。
    - 优异的抗脉冲能力: 能够承受高能量脉冲,适合需要高瞬时电流的应用。

    应用案例和使用建议


    - 电源供应: PHP系列可在高功率应用中稳定运行,确保输出电流的稳定性。
    - 电力开关: 在电力开关电路中,PHP系列能有效地控制电流和电压,提高系统的可靠性。
    - 刹车系统: 需要高精度和可靠性的场合,如电动汽车刹车系统。
    - 测试测量设备: 准确的电阻值和低噪声特性使得PHP系列适用于精密测试仪器。
    使用建议:
    - 在组装过程中应避免过度加热导致的热应力。
    - 选择适当的封装尺寸以匹配所需的应用功率。

    兼容性和支持


    PHP系列与其他标准电子元器件具有良好的兼容性,可用于多种电路板布局。Vishay提供全面的技术支持和产品保修服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 设备过热。
    - 解决方案: 检查是否有足够的散热措施,确保正确安装和连接。
    2. 问题: 阻值漂移。
    - 解决方案: 确保工作环境在规定的工作温度范围内,使用稳压电源。

    总结和推荐


    综上所述,Vishay的PHP系列高功率薄膜封装贴片电阻是一款高性能的产品,适用于各种严苛的应用环境。它不仅具备出色的电气性能和稳定性,还提供了广泛的阻值选择。基于以上优点,强烈推荐这一产品给需要高功率、高精度和高可靠性的电子工程师和设计师。

PHP00805E1001BST1参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 625mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PHP00805E1001BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PHP00805E1001BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PHP00805E1001BST1 PHP00805E1001BST1数据手册

PHP00805E1001BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0585 ¥ 17.3943
10+ $ 1.4375 ¥ 12.1469
50+ $ 1.0373 ¥ 8.7652
100+ $ 0.9364 ¥ 7.9122
500+ $ 0.8942 ¥ 7.5563
1000+ $ 0.7376 ¥ 6.2331
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.39
直接购买
加入购物车
