NTCLE100E3502GB0A

产品分类: 温度传感器
产品描述: NTC Thermistors, Radial Leaded, Standard Precision
供应商型号: 3518730
供应商: element14
标准整包数: 1

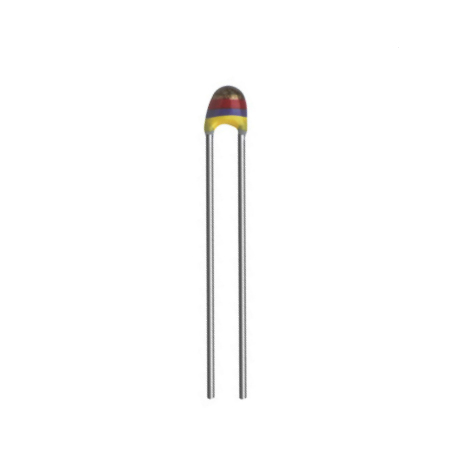

VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3502GB0A

NTCLE100E3502GB0A概述

    # Vishay BCcomponents NTCLE100E3系列NTC热敏电阻技术手册解析

    产品简介


    基本介绍
    Vishay BCcomponents的NTCLE100E3系列是标准精度径向引线型NTC热敏电阻,具有负温度系数(NTC)。这种热敏电阻由NTC芯片焊接在两根镀锡铜线上组成,外层有灰色基底涂层并带有彩色标识带,用于区分不同阻值等级。其设计旨在提供高精度和长期稳定性,适用于广泛的工业和消费类应用。
    主要功能
    - 温度测量、补偿、传感及控制。
    - 负温度系数响应特性,适用于精确温度监控。
    - 支持多种阻值选择以满足不同的设计需求。
    应用领域
    - 家电设备(如冰箱、空调等)中的温度监测与调控。
    - 工业自动化系统中用于环境温度检测。
    - 医疗设备中用于体温测量或恒温控制。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 阻值R25 | 3.3 至 470k | 欧姆 |
    | R25容差 | ±2、±3、±5 | 百分比 |
    | B25/85值 | 2880 至 4570 | 开尔文 |
    | B25/85容差 | ±0.5 至 ±3 | 百分比 |
    | 工作温度范围 | -40至+125℃
    | 瞬态最高工作温度 | ≤150℃
    | 响应时间(油介质)| ≈1.2秒
    | 最大耗散功率 | 500mW

    产品特点和优势


    - 高精度与稳定性:在整个温度范围内保持稳定的性能表现。
    - 经济实惠:提供了极佳的价格性能比。
    - 安全认证:通过UL/cULus认证,类别为XGPU2/XGPU8。
    - 安装便捷:采用径向安装方式,便于电路板布局。
    应用案例与使用建议
    典型应用场景
    - 在家用电器中作为过热保护装置。
    - 工业流程控制中实时监测环境温度变化。
    - 汽车电子系统内实现精准温度管理。
    使用建议
    对于需要快速响应的应用场合,可以考虑增加散热措施来提高响应速度;同时注意避免长时间处于极限温度条件下运行以防影响使用寿命。

    兼容性和支持


    该系列产品已获得多项国际标准认证,并且易于与其他标准电子组件配合使用。制造商提供详尽的技术文档和技术支持服务,确保客户能够顺利完成设计过程并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时读数不稳定 | 检查电路连接是否正确,必要时调整校准参数 |
    | 长期使用后精度下降 | 更换老化的热敏电阻以恢复准确性 |
    | 温度波动超出预期 | 确保周围没有额外热量源干扰,并检查布线情况 |

    总结和推荐


    综上所述,Vishay BCcomponents的NTCLE100E3系列NTC热敏电阻凭借其卓越的性能、广泛的应用范围以及强大的技术支持体系,在多个行业中展现出强劲的竞争优势。我们强烈推荐这款产品给那些寻求高性能、高可靠性的温度传感器解决方案的企业和个人用户。无论是初学者还是资深工程师都可以从中受益匪浅。

NTCLE100E3502GB0A参数

参数
精度 -
温度范围 -
温度阈值 -
安装方式 通孔安装
包装方式 散装

NTCLE100E3502GB0A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3502GB0A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3502GB0A NTCLE100E3502GB0A数据手册

NTCLE100E3502GB0A封装设计

查看详情并下载
Symbol
Footprint
3D Model
