TR3D337M010C0100

产品分类: 钽电容
产品描述: 330μF ±20% 10V 100mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 718-1477-2-ND
供应商: Digi-Key
标准整包数: 500

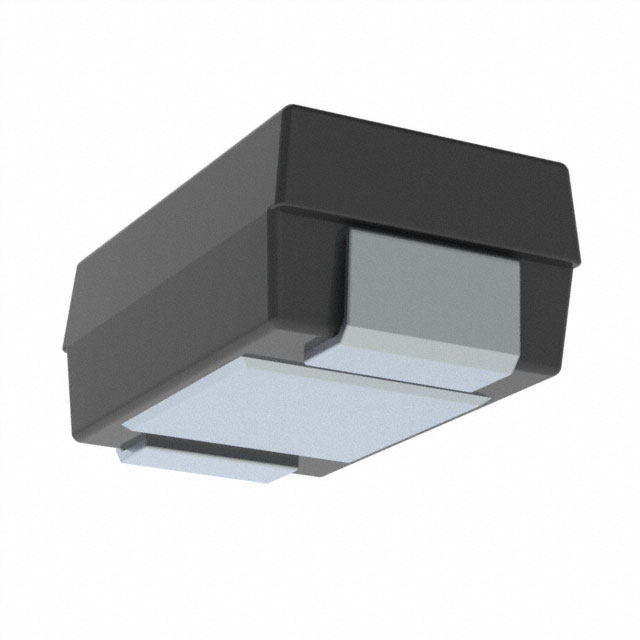

VISHAY INTERTECHNOLOGY 钽电容 TR3D337M010C0100

TR3D337M010C0100概述

    Vishay Sprague TR3 Tantamount™ Tantalum Capacitors

    1. 产品简介


    Vishay Sprague的TR3 Tantamount™是一款表面贴装固态钽芯片电容器,专为高可靠性要求的应用设计。它具有低等效串联电阻(ESR)、大容量范围(从0.47 μF到1000 μF)以及宽电压范围(从4 VDC到75 VDC)。这款电容器广泛应用于工业、电信基础设施、消费类电子产品、计算机等领域。

    2. 技术参数


    以下是TR3电容器的关键技术规格:
    - 工作温度:-55 °C至+125 °C(超过85 °C时需要降额)
    - 电容范围:0.47 μF 至 1000 μF
    - 电容容差:± 10% 和 ± 20%
    - 额定电压:4 VDC 至 75 VDC
    - ESR限制:在100 kHz频率下,最大值从1.500Ω到1.000Ω不等
    - 纹波电流能力:具体数值随电容和电压等级变化
    - 外壳尺寸:A、B、C、D、E、W六种尺寸,详细尺寸见图表
    - 引脚镀层:全锡(matte tin),可选铅锡(tin/lead)

    3. 产品特点和优势


    - 低ESR:有助于减少热量产生,提高效率。
    - 全批次浪涌电流测试:确保所有型号均经过严格测试,适用于C、D、E三种尺寸。
    - 符合EIA-717标准:确保产品质量和一致性。
    - 高纹波电流承载能力:适用于需要较大纹波电流的应用场合。
    - 兼容高体积自动贴装设备:易于大批量生产。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 电信基站电源管理
    - 计算机主板
    - 消费类电子设备如手机和平板电脑
    使用建议:
    - 在选择电容时,考虑其工作环境温度及所需的电压等级,以确保产品能够在极端条件下正常工作。
    - 对于需要较大纹波电流的应用,建议选用较高容值且具有良好纹波电流承载能力的产品。

    5. 兼容性和支持


    TR3 Tantamount™电容器具有良好的兼容性,适合各种自动贴装设备。厂商提供详细的尺寸和电气参数,确保与其他设备的无缝集成。此外,Vishay提供了全面的技术支持和维护服务,帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保使用正确的电压等级和降额,避免长时间工作在高温环境下。 |
    | 安装后电容值偏离标称值 | 检查焊接质量,确认无虚焊和短路现象。 |

    7. 总结和推荐


    总体来看,Vishay Sprague TR3 Tantamount™固态钽电容器凭借其卓越的性能和广泛的应用范围,在工业和消费电子产品中表现出色。其低ESR、高可靠性、广泛的温度范围以及符合国际标准的设计使其成为众多应用的理想选择。因此,强烈推荐使用这款电容器以满足高可靠性需求的应用场景。

TR3D337M010C0100参数

参数
电容值 330μF
ESR-等效串联电阻 100mΩ
容差 ±20%
额定电压 10V
工作寿命 -
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TR3D337M010C0100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TR3D337M010C0100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY TR3D337M010C0100 TR3D337M010C0100数据手册

TR3D337M010C0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
