首页  >  产品百科  >  BFC233866103

BFC233866103

产品分类: 薄膜电容
产品描述: 10nF ±20% 聚丙烯 1KV 300V 通孔安装 17.5mm*5mm*13mm
供应商型号: Q-BFC233866103
供应商: 期货订购
标准整包数: 950

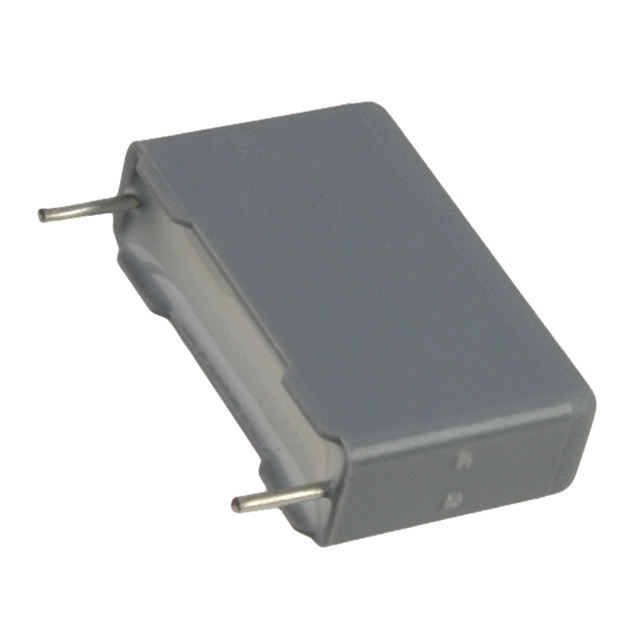

VISHAY INTERTECHNOLOGY 薄膜电容 BFC233866103

BFC233866103概述

    Vishay BCcomponents MKP338 6 Y2 干膜电容器技术手册

    产品简介


    Vishay BCcomponents 的MKP338 6 Y2 是一款专门用于线对地(Line-to-Ground)应用的干扰抑制聚丙烯薄膜电容器。该型号属于Y2类别,适用于标准线旁路应用以及连续运行线路旁路。此款电容器已通过AEC-Q200认证(版本C),并具备坚固的设计和优良的材料分类。

    技术参数


    - 额定交流电压:300 VAC;频率范围:50 Hz至60 Hz
    - 允许直流电压:1000 VDC
    - 容量范围:0.001 μF 至 0.47 μF(按E6系列优选值排列)
    - 容差:±20%、±10%、±5%
    - 额定脉冲斜率:100 V/μs(420 VDC时)
    - 参考温度等级:根据IEC 60068-1标准进行气候测试
    - 最高工作温度:105°C
    - 认证标准:IEC 60384-14 第四版(2013年)和EN 60384-14;UL 60384-14第二版;ENEC;CSA E60384-1:14第三版
    - 绝缘材料:聚丙烯薄膜
    - 封装材料:塑料外壳,环氧树脂密封,具有阻燃性,符合UL 94 V-0标准

    产品特点和优势


    - AEC-Q200认证:确保产品的高可靠性,符合汽车工业的严格要求。
    - 坚固设计:能够承受较高的温度和电压应力,适合恶劣环境。
    - 多种容差选项:提供±20%、±10%、±5%等多种容差,满足不同应用场景的需求。
    - 多样化的引脚配置:根据不同的需求提供多种引脚长度,便于安装和布局。

    应用案例和使用建议


    - 标准线旁路应用:适用于需要稳定线旁路的应用场景,如家用电器、照明设备等。
    - 连续运行线路旁路:适用于需要长时间工作的设备,例如空调系统、工业自动化设备。

    使用建议:为了保证电容器的最佳性能,建议使用高质量的印刷电路板,并注意电容器的正确安装位置以避免热应力。对于高频应用场合,可以考虑增加额外的滤波电容来提升系统的稳定性。

    兼容性和支持


    - 兼容性:该电容器与各种标准的印刷电路板和其他电气组件兼容。
    - 支持:Vishay BCcomponents提供详细的安装指南和技术支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问:电容器容量是否稳定?
    答:是的,电容器的容量在工作温度范围内非常稳定,且在高温和高压环境下也有良好的表现。

    - 问:如何正确选择引脚长度?
    答:选择引脚长度应根据具体应用场景和设计需求来决定,建议参考技术手册中的详细说明进行选择。

    总结和推荐


    MKP338 6 Y2 干膜电容器凭借其高可靠性和稳定的性能,适用于广泛的线旁路应用场景。考虑到其多样化的容差选择和优质的封装材料,强烈推荐在各种工业和商业电子产品中使用此型号电容器。无论是汽车工业还是普通家电,此款电容器都能提供可靠的性能保障。

BFC233866103参数

参数
电容值 10nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 300V
长*宽*高 17.5mm*5mm*13mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

BFC233866103厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233866103数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233866103 BFC233866103数据手册

BFC233866103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10450+ $ 0.2616 ¥ 2.3023
库存: 20000
起订量: 10450 增量: 950
交货地:
最小起订量为:10450
合计: ¥ 24059.03
