562R5GAD10

产品分类: 陶瓷电容
产品描述: 1nF ±20% X7R 1KV 通孔安装 6.4mm*4mm*4mm
供应商型号: 1221251
供应商: 海外现货
标准整包数: 1

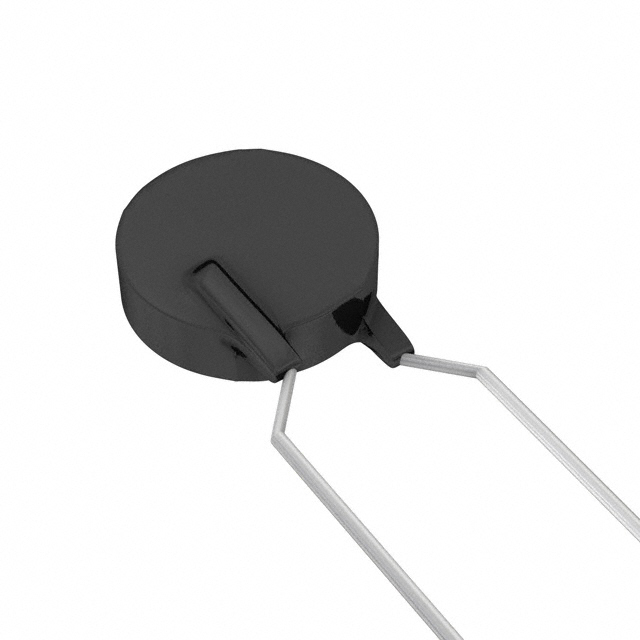

VISHAY INTERTECHNOLOGY 陶瓷电容 562R5GAD10

562R5GAD10概述

    Vishay Cera-Mite 561R, 562R, 565R 系列陶瓷电容器技术手册

    产品简介


    Vishay Cera-Mite 的 561R、562R 和 565R 系列电容器是专为低电压直流电路设计的单层陶瓷电容器。这些电容器广泛应用于旁路、耦合、去耦、直流阻断及开关电源等场合。它们具备低损耗、高稳定性和紧凑尺寸等特点,适用于多种电子设备中。

    技术参数


    - 额定电压: 1000 VDC
    - 耐压测试: 生产线测试时为 2500 VDC,持续 2 秒
    - 绝缘电阻:
    - 10 pF 到 0.020 μF: ≥ 1000 ΩF 或 20000 MΩ
    - 0.050 μF: ≥ 15000 MΩ
    - 0.10 μF: ≥ 5000 MΩ
    - 容差: ±20%
    - 介质损耗因数: 2.5% 最大(1kHz,1V)
    - 工作温度范围: -55°C 至 +105°C
    - 气候类别: 55/125/21(C0G, U2J, X7R)或 25/085/21(X5F, Y5U, Z5U)
    - 电容范围: 10 pF 至 0.1 μF
    - 陶瓷介质类型:
    - Class 1: C0G, U2J
    - Class 2: X5F, X7R, Y5U, Z5U

    产品特点和优势


    - 低损耗: 介质损耗因数较低,适合高频应用。
    - 高稳定性: 具备极高的温度稳定性,能够保持长时间的电气性能。
    - 高电容密度: 在较小的体积内提供较高的电容量。
    - 全系列电容值: 提供完整的电容值范围,方便选择。
    - 径向引脚: 简化安装过程,提高可靠性和稳定性。

    应用案例和使用建议


    这些电容器广泛应用于电子设备中的旁路、耦合、去耦和直流阻断电路。例如,在开关电源中,这些电容器可以用于滤波和平滑输出电压,以减少噪声和纹波。使用时建议:
    - 安装位置: 靠近需要滤波或平滑的电路部分。
    - 热管理: 确保电容器的表面温度不超过其额定工作温度范围上限,以避免自发热引起的热损坏。

    兼容性和支持


    这些电容器具有良好的兼容性,可以与多种电子设备和系统兼容。Vishay 提供详细的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    1. 电容器过热
    - 解决方法: 检查电路是否正确接地,并确保电容器周围有足够的散热空间。
    2. 电容器开路或短路
    - 解决方法: 确认焊接质量和连接是否牢固。如果需要重新焊接,应遵循推荐的焊接条件。
    3. 电容器容值变化
    - 解决方法: 确认使用的电容器类型符合设计要求,并检查电容器的存储条件是否合适。

    总结和推荐


    Vishay Cera-Mite 561R、562R 和 565R 系列陶瓷电容器凭借其出色的稳定性和高电容密度,非常适合于各种低电压直流电路的应用。它们具有广泛的适用性和良好的电气特性,强烈推荐给需要高性能电容器的工程师和技术人员。

562R5GAD10参数

参数
电容值 1nF
容差 ±20%
温度系数 X7R
额定电压 1KV
长*宽*高 6.4mm*4mm*4mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

562R5GAD10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

562R5GAD10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 562R5GAD10 562R5GAD10数据手册

562R5GAD10封装设计

查看详情并下载
Symbol
Footprint
3D Model
