VJ1206Y104JXAAR

产品分类: 陶瓷电容
产品描述: 100nF ±5% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.7mm
供应商型号: LM-2896780
供应商: 海外现货
标准整包数: 10

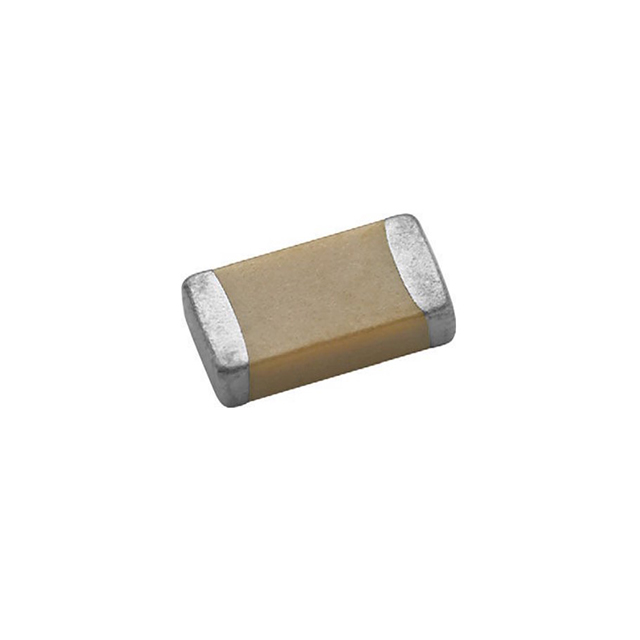

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206Y104JXAAR

VJ1206Y104JXAAR概述


    产品简介


    Vishay Vitramon VJ Commercial Series表面贴装多层陶瓷电容器是一款广泛应用于商业领域的高性能电子元器件。该系列包括两种主要的介电材料:C0G(NP0)和X7R。C0G(NP0)是超稳定的介电材料,具有极低的温度系数(TCC),而X7R则以其优良的耐压特性和宽泛的工作温度范围著称。这些电容器适用于广泛的频率范围和电压范围,可以满足各种电子电路中的需求,特别适合用于定时和调谐电路、传感器和扫描仪应用、去耦合和滤波、浪涌抑制以及高压应用。

    技术参数


    C0G (NP0)介电材料
    - 额定工作温度: -55°C至+150°C
    - 容值范围: 1 pF 至 56 nF
    - 电压范围: 25 VDC 至 1000 VDC
    - 温度系数: 0 ppm/°C ± 30 ppm/°C (-55°C至+125°C)
    - 损耗因子:
    - ≤ 1000 pF: 0.1% (1.0 VRMS, 1 MHz)
    - > 1000 pF: 0.1% (1.0 VRMS, 1 kHz)
    - 绝缘电阻:
    - +25°C: 100,000 MΩ min. 或 1000 ΩF中较小者
    - +125°C: 10,000 MΩ min. 或 100 ΩF中较小者
    - 老化率: 每十年最大0%
    X7R介电材料
    - 额定工作温度: -55°C至+150°C
    - 容值范围: 120 pF 至 6.8 μF
    - 电压范围: 16 VDC 至 1000 VDC
    - 温度系数: ± 15% (-55°C至+125°C, 0 VDC应用)
    - 损耗因子:
    - 16 V/25 V等级: 3.5% (1.0 VRMS, 1 kHz)
    - > 25 V等级: 2.5% (1.0 VRMS, 1 kHz)
    - 绝缘电阻:
    - +25°C: 100,000 MΩ min. 或 1000 ΩF中较小者
    - +125°C: 10,000 MΩ min. 或 100 ΩF中较小者
    - 老化率: 每十年最大1%

    产品特点和优势


    VJ Commercial Series表面贴装多层陶瓷电容器凭借其独特的性能在多个方面表现出色:
    - 高稳定性: C0G(NP0)介电材料提供极低的温度系数,确保电容值在温度变化时保持稳定。
    - 宽广的应用范围: 提供多种容值和电压等级,适用于广泛的频率和电压范围。
    - 可靠的材料系统: 使用可靠的新贵金属电极(NME)系统,保证了电容器的长期可靠性。
    - 卓越的耐压能力: X7R介电材料能够承受高达1000 VDC的工作电压,适用于高电压应用。

    应用案例和使用建议


    应用案例:
    1. 定时和调谐电路: 在精密计时电路中,例如振荡器和信号处理设备中使用。
    2. 传感器和扫描仪: 用于传感器电路,提高测量精度。
    3. 去耦合和滤波: 在电源管理电路中减少噪声,提高系统稳定性。
    4. 浪涌抑制和高压应用: 在需要高压隔离和保护的应用中,如工业控制设备和医疗设备。
    使用建议:
    - 确保在规定的额定电压范围内使用,以避免过载和损坏。
    - 根据具体的应用需求选择合适的容值和介电材料。
    - 注意温度的影响,特别是对于温度敏感的应用。

    兼容性和支持


    Vishay Vitramon提供了多种封装尺寸,包括0402、0603、0805、1206、1210、1808、1812、1825、2220、2225和3640等。此外,该产品符合RoHS标准,并且可提供多种金属终端配置,如镍屏障、银钯合金和聚合物层等,以满足不同应用场景的需求。
    Vishay Vitramon为客户提供全面的技术支持和售后服务,包括产品选型指南、技术文档、样品请求和技术咨询等。客户可以通过官方邮箱mlcc@vishay.com联系技术支持团队。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电容值不准确 | 确认选用正确的容值和精度等级,并检查焊接质量。 |
    | 工作温度超出限制 | 选择符合工作温度要求的电容器,并根据需要使用散热片或通风孔。 |
    | 耐压不足 | 确认选用合适电压等级的电容器,并遵循制造商的建议使用。 |

    总结和推荐



    总结

    :
    Vishay Vitramon VJ Commercial Series表面贴装多层陶瓷电容器凭借其出色的稳定性、宽泛的工作温度范围和多种封装选项,在多种应用中表现出色。C0G(NP0)介电材料特别适合于对温度系数有严格要求的应用,而X7R介电材料则适合于高压和高可靠性要求的场合。
    推荐:
    基于其优越的性能和广泛的适用性,强烈推荐Vishay Vitramon VJ Commercial Series电容器用于各种商业应用,特别是在高频和高电压环境中。用户可以根据自己的具体需求选择最合适的型号和配置。

VJ1206Y104JXAAR参数

参数
电容值 100nF
容差 ±5%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.7mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

VJ1206Y104JXAAR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206Y104JXAAR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206Y104JXAAR VJ1206Y104JXAAR数据手册

VJ1206Y104JXAAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2016 ¥ 1.6937
500+ $ 0.1967 ¥ 1.6662
2500+ $ 0.1934 ¥ 1.6249
5000+ $ 0.1885 ¥ 1.5836
库存: 1813
起订量: 240 增量: 0
交货地:
最小起订量为:100
合计: ¥ 169.37
