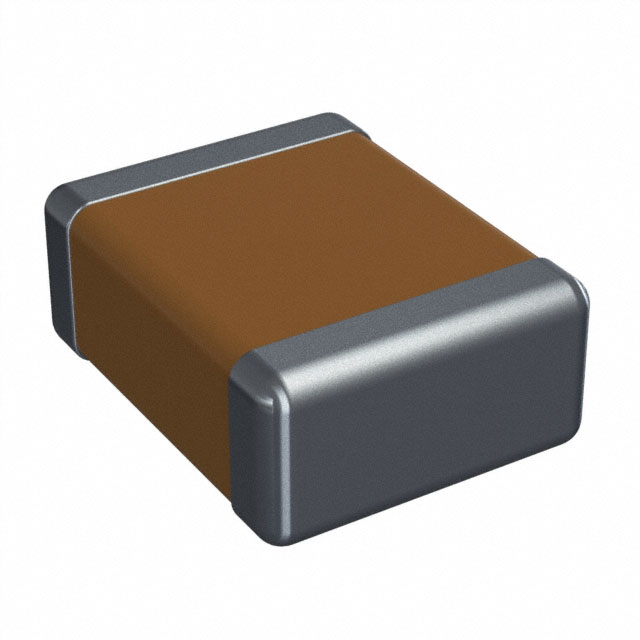

CDR33BX563AKURAJ

产品分类: 陶瓷电容
产品描述: 56nF ±10% 50V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: TS-CDR33BX563AKURAJ
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR33BX563AKURAJ

CDR33BX563AKURAJ概述

    Vishay Vitramon Surface Mount Multilayer Ceramic Chip Capacitors (MLCC) CDR-MIL-PRF-55681

    1. 产品简介


    Vishay Vitramon的CDR-MIL-PRF-55681系列多层陶瓷芯片电容器(MLCC)是经过军事认证的产品,适用于广泛的高可靠性应用。这些电容器采用军用标准MIL-PRF-55681设计,具备高可靠性,适用于航空、声纳、卫星、导弹系统、地理信息系统以及全球定位系统等领域。

    2. 技术参数


    - 工作温度: -55°C至+125°C
    - 电容范围: 1.0 pF 至 470 nF
    - 电压范围: 6.3 VDC 至 100 VDC
    - 温度系数:
    - BP: 0 ppm/°C ± 30 ppm/°C
    - BX: ± 15%(0 VDC)或 +15%, -25%(100%额定VDC)
    - BR: ± 15%(0 VDC)或 +15%, -40%(100%额定VDC)
    - 损耗因数:
    - BP: 最大 0.15%
    - BX: 最大 2.50%
    - BR: ≤25 V时最大 3.5%,>25 V时最大 2.5%
    - 绝缘电阻:
    - 在+25°C 和额定电压下最小为 100,000 MΩ 或 1000 ΩF,取两者中较小者
    - 击穿电压测试: 按EIA-198-2-E方法103进行测试
    - 封装尺寸: 包括0805、1805、1808、1812、2225、0603、0402等多种规格,详见具体型号的尺寸数据。

    3. 产品特点和优势


    - 军事认证: 通过了MIL-PRF-55681认证,确保产品的高可靠性和长期稳定性。
    - 环境适应性强: 能够在极端温度环境下正常工作。
    - 无铅终端: 除特定型号外,提供无铅终端选项,符合RoHS要求。
    - 多种封装选择: 提供多种尺寸和容量的选择,以满足不同应用需求。
    - 湿建工艺: 采用湿建工艺,提高了电容器的可靠性和使用寿命。

    4. 应用案例和使用建议


    应用案例:
    - 航空系统: 用于飞行器上的电源管理、信号滤波等。
    - 卫星系统: 用于卫星上的通信模块和导航系统。
    - 地理信息系统(GIS): 用于传感器的数据采集和存储。
    - 导弹系统: 用于导弹制导系统的稳定性和精度提升。
    使用建议:
    - 确保在设计电路时不要超过电容器的额定电压,避免过压导致损坏。
    - 对于高温环境下的应用,建议选择BX或BR系列电容器,因为它们具有更好的温度稳定性。
    - 在需要高耐压的应用场合,可以考虑使用电压等级更高的电容器。

    5. 兼容性和支持


    - 该电容器支持标准的封装尺寸,可直接焊接在电路板上,与其他标准器件兼容。
    - Vishay Vitramon提供了详细的技术文档和支持服务,用户可以在官方网站上获取更多信息和技术支持。

    6. 常见问题与解决方案


    问题1: 电容器的使用寿命如何延长?
    解决方案: 保持工作电压低于额定值,避免反复的高功率操作,定期检测并更换老旧部件。
    问题2: 如何选择正确的电容器型号?
    解决方案: 根据应用的具体需求(如工作电压、温度范围、电容值等)选择合适的型号。建议参考数据手册中的选择图表进行选择。
    问题3: 电容器出现故障如何处理?
    解决方案: 首先检查外部因素(如过压、过温等),如果外部因素排除后仍存在故障,则可能需要替换电容器。建议联系制造商获取进一步的技术支持。

    7. 总结和推荐


    总体来看,Vishay Vitramon的CDR-MIL-PRF-55681系列多层陶瓷芯片电容器具有高可靠性、良好的环境适应性以及多样化的选择范围。其广泛的应用领域和军事认证使其成为航空航天、卫星导航等高要求领域的理想选择。对于追求高性能和高可靠性的设计项目,推荐使用这款电容器。不过,在选择和使用过程中应注意额定电压的限制和具体的温度特性,以确保最佳的工作效果。

CDR33BX563AKURAJ参数

参数
电容值 56nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR33BX563AKURAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR33BX563AKURAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR33BX563AKURAJ CDR33BX563AKURAJ数据手册

CDR33BX563AKURAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8223 ¥ 6.9894
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
