首页  >  产品百科  >  F340X261230KPI2T0

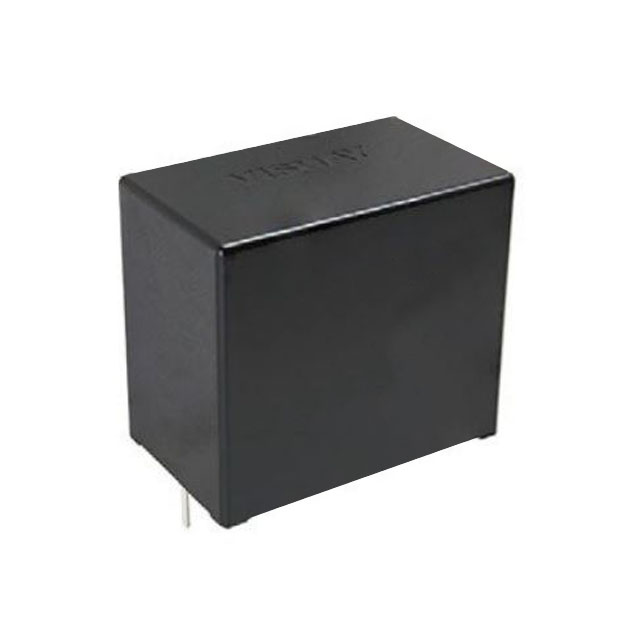

F340X261230KPI2T0

产品分类: 薄膜电容
产品描述: 12μF ±10% 聚丙烯 630V 305V 通孔安装 42mm*30mm*45.7mm
供应商型号: Q-F340X261230KPI2T0
供应商: 期货订购
标准整包数: 63
VISHAY INTERTECHNOLOGY 薄膜电容 F340X261230KPI2T0

F340X261230KPI2T0概述


    产品简介


    F340X2 305VAC 是 Vishay BCcomponents 推出的一款高性能薄膜电容器,专为工业应用设计,主要用于交流线路中的 X2 等级电磁干扰抑制(EMI/RFI 滤波)。此电容器采用径向 MKP 结构,额定交流电压为 305VAC,在 50Hz 至 60Hz 频率范围内提供出色的性能表现。其坚固耐用的设计使其适用于苛刻的工作环境,广泛应用于家电、照明、工业控制等领域。

    技术参数


    以下是 F340X2 305VAC 的主要技术规格和性能参数:
    - 额定电容范围:1μF 至 20μF(根据 E12 优选值)
    - 电容容差:±20% 或 ±10%
    - 耐压能力:
    - 额定交流电压(URAC):305VAC
    - 最大直流电压(URDC):630VDC @ 105°C
    - 工作温度范围:-25°C 至 +105°C
    - 绝缘电阻:>5000s(@ 100V,C > 0.33μF)
    - 介质损耗角正切值:
    - 1kHz 下:≤30×10⁻⁴(1μF 至 4.7μF),≤50×10⁻⁴(4.7μF 至 12μF),≤100×10⁻⁴(C > 12μF)
    - 10kHz 下:≤60×10⁻⁴(1μF 至 4.7μF),无数据(其他范围)
    - 标准认证:
    - IEC 60384-14:2013/AMD1:2016
    - UL 60384-14(第二版)
    - CSA-E60384-1:14(第三版)

    产品特点和优势


    F340X2 305VAC 具有以下独特功能和优势:
    1. 高可靠性:符合 IEC 60384-14:2013 标准的 III 级 B 等级要求,在 85°C 和 85% 相对湿度下通过 1000 小时湿热测试。
    2. 低损耗:优秀的介电性能确保低损耗角正切值,减少能量损失。
    3. 宽泛的应用适应性:电容器可在 -25°C 至 +105°C 温度范围内正常工作,满足恶劣环境需求。
    4. 优异的机械强度:通过振动和冲击测试,确保在动态环境中稳定运行。
    5. 安全性高:符合 EN 60384-14 和 UL 60384-14 认证要求,具备良好的防火性能(UL 94 V-0)。

    应用案例和使用建议


    应用案例:
    - 家用电器:用于冰箱、洗衣机、微波炉等设备的主电源线输入端,有效抑制谐波干扰。
    - 照明系统:适用于 LED 驱动器中,抑制电源波动带来的高频干扰。
    - 工业设备:用于电机、变频器等设备的辅助电路,提高整体系统的电磁兼容性。
    使用建议:
    1. 额定电压选择:建议在最大标称电压为 240VAC 的主电源上使用,避免因过电压导致寿命缩短。
    2. 并联连接注意事项:若多个电容器并联使用,需降低额定电压以满足耐压要求,具体可联系技术支持获取详细指导。
    3. 安装位置:确保电容器与 PCB 的焊点牢固接触,并通过固定装置加强机械稳定性。

    兼容性和支持


    F340X2 305VAC 能够与其他符合 IEC 60384-14 标准的 X2 等级电容器互换使用,便于用户进行替换升级。此外,Vishay 提供全面的技术支持,包括安装指南、故障排查文档以及在线答疑服务(rfi@vishay.com)。

    常见问题与解决方案


    1. 问题:电容器焊接后出现外观损伤。
    - 解决方案:检查焊料工艺参数,确保焊接温度和时间符合标准(280°C ± 5°C,10 秒)。
    2. 问题:设备运行中噪声增大。
    - 解决方案:检查是否存在并联连接不当或电压超标情况,调整配置或更换适配型号。
    3. 问题:绝缘电阻下降。
    - 解决方案:检查封装是否受损或环境湿度过高,必要时更换电容器或采取防潮措施。

    总结和推荐


    F340X2 305VAC 是一款卓越的工业级 X2 等级电磁干扰抑制电容器,具有高精度、高可靠性和广泛的应用适应性。无论是家庭还是工业场景,它都能提供高效的 EMI 滤波效果,同时满足严格的认证标准。推荐用户根据实际应用场景选择合适的电容值及容差等级,并严格按照手册中的安装和使用规范操作,以确保最佳性能和使用寿命。
    结论:强烈推荐!

F340X261230KPI2T0参数

参数
电容值 12μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 305V
长*宽*高 42mm*30mm*45.7mm
安装方式 通孔安装
包装方式 托盘

F340X261230KPI2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F340X261230KPI2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F340X261230KPI2T0 F340X261230KPI2T0数据手册

F340X261230KPI2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ $ 4.2624 ¥ 37.5089
库存: 20000
起订量: 1008 增量: 63
交货地:
最小起订量为:1008
合计: ¥ 37808.97
直接购买
加入购物车
