首页  >  产品百科  >  BFC233865184

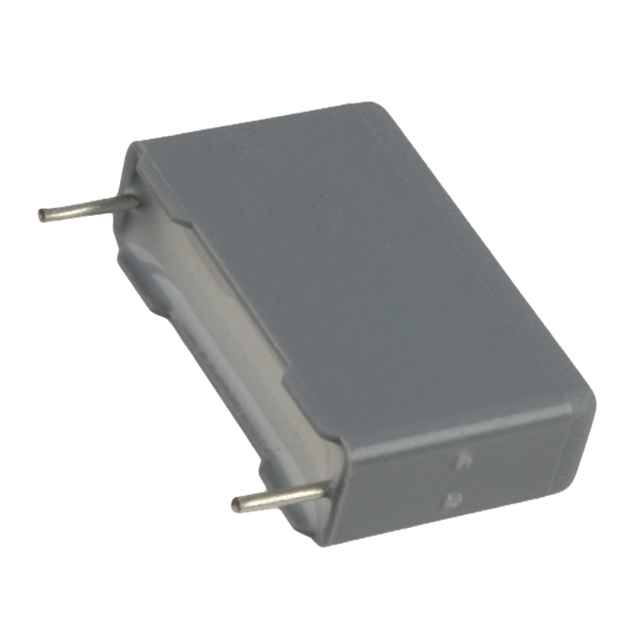

BFC233865184

产品分类: 薄膜电容
产品描述: 180nF ±10% 聚丙烯 1KV 300V 通孔安装 31mm*13mm*23mm
供应商型号: Q-BFC233865184
供应商: 期货订购
标准整包数: 250
VISHAY INTERTECHNOLOGY 薄膜电容 BFC233865184

BFC233865184概述

    # Vishay BCcomponents MKP338 6 Y2 产品技术手册

    产品简介


    Vishay BCcomponents推出的MKP338 6 Y2是一款专为Y2安全认证设计的薄膜电容器,适用于额定交流电压为300VAC(50Hz至60Hz)的线路对地抑制应用。此款电容器具有良好的机械稳定性和耐高温特性,能够满足严格的工业标准要求。其主要功能是提供高可靠性、低损耗的线对地滤波能力,在诸如电源系统、变频器及家用电器等领域有着广泛的应用。
    应用领域
    - 线路对地电容:用于Y2类别的标准旁路电路设计。
    - 持续运行下的线路旁路应用。
    - 符合AEC-Q200质量标准,适合汽车及高可靠性电子设备。

    技术参数


    以下为MKP338 6 Y2电容器的关键技术指标:
    | 参数 | 规格 |

    | 容量范围 | 0.001 μF 至 0.47 μF(根据E12/E6系列优选值) |
    | 容差 | ±20%、±10%、±5% |
    | 额定交流电压 | 300 VAC(50 Hz至60 Hz) |
    | 最大直流电压 | 1000 VDC |
    | 极限温度 | 最高工作温度可达105°C |
    | 绝缘等级 | IEC 60384-14 第四版和EN 60384-14 |
    | 环境适应性 | IEC 60068-1测试通过 |
    其他关键性能
    - 电介质:聚丙烯膜
    - 电极材料:镀金属膜
    - 封装形式:塑料外壳,环氧树脂密封,符合UL 94 V-0阻燃等级
    - 表面处理:镀锡引脚
    - 贴片配置:可选直立式或弯脚式安装
    产品特点与优势
    1. 高度可靠的设计:采用AEC-Q200认证标准,确保其在严苛环境下工作的稳定性。
    2. 多功能适应性:多规格电容值选择,满足不同应用场景需求。
    3. 高性能绝缘:符合IEC和EN相关标准,特别适合敏感性较高的电气设备。
    4. 环保友好:无卤素材料设计,降低环境影响。
    应用案例与使用建议
    应用场景分析
    MKP338 6 Y2主要应用于需要高精度旁路的场合,如:
    - 工业变频器:确保主电路输出平稳。
    - 医疗设备:减少电磁干扰,提高医疗系统的安全性。
    - 家电产品:例如冰箱、洗衣机等设备中的线对地滤波电路。
    使用建议
    - 选型指导:根据具体应用选择合适容量和电压等级的产品。
    - 安装注意事项:优先选用直立式安装以保证散热效果。
    - 长期监控:定期检测温度和电压波动情况,避免超载运行。

    兼容性和支持


    - 兼容性:该产品可无缝集成到多种现有系统中,尤其适合标准化设计。
    - 技术支持:如有疑问可联系官方技术支持邮箱rfi@vishay.com获取帮助。
    - 文档资源:详见制造商官网提供的完整数据表和支持文件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面氧化 | 清洁接触点并重新焊接 |
    | 性能异常 | 检查连接线路是否存在虚焊 |
    | 引脚损坏 | 更换部件或调整引脚长度以适配焊盘间距 |
    总结与推荐
    MKP338 6 Y2凭借其卓越的电气特性和可靠的机械结构,在众多行业中得到了广泛应用。它不仅符合国际安全标准,而且具备广泛的适用性。对于追求高性能和安全性的工程师来说,这款产品是一个值得信赖的选择。
    综上所述,强烈推荐将MKP338 6 Y2作为各类高压线对地应用中的首选电容器组件。

BFC233865184参数

参数
电容值 180nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1KV
长*宽*高 31mm*13mm*23mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

BFC233865184厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233865184数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233865184 BFC233865184数据手册

BFC233865184封装设计

查看详情并下载
Symbol
Footprint
3D Model
