VJ2225Y105KBCAT4X

产品分类: 陶瓷电容
产品描述: 1μF ±10% X7R 200V 2225 贴片安装 5.74mm(长度)*6.35mm(宽度)
供应商型号: 2896838
供应商: 海外现货
标准整包数: 1

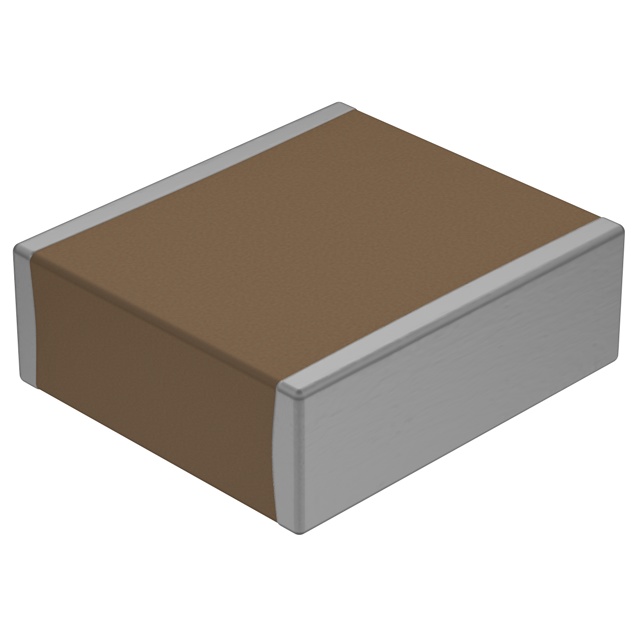

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2225Y105KBCAT4X

VJ2225Y105KBCAT4X概述


    产品简介


    VJ OMD系列是 Vishay Vitramon 公司推出的表面贴装多层陶瓷电容器(MLCC),适用于需要高可靠性和严格性能要求的应用。此系列电容器通过独特的开放式设计(OMD)显著降低了短路和泄漏的风险,特别适用于板弯曲应用。此外,VJ OMD 系列具备卓越的热冲击性能和低功耗能力,使其成为众多应用的理想选择,例如输入滤波电容、输出滤波电容、阻尼电容等。

    技术参数


    VJ OMD系列涵盖多种封装尺寸和额定电压,具体如下:
    - C0G (NP0)电介质
    - 容量范围:10 pF 至 47 nF
    - 额定电压:50 VDC 至 3000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C (-55 °C至+125 °C)
    - 最大介电损耗因子:1 MHz时0.1%(容量≤1000 pF)

    - X7R电介质
    - 容量范围:100 pF 至 1.8 μF
    - 额定电压:16 VDC 至 3000 VDC
    - 温度系数:± 15%(-55 °C至+125 °C)
    - 最大介电损耗因子:1 kHz时<50 V 3.5%,≥50 V 2.5%

    其他关键性能指标还包括100%绝缘电阻、出色的耐压强度及极低的老化率。详细的电压范围和容量代码见表格。

    产品特点和优势


    VJ OMD系列的主要优势包括:
    - 开放式设计(OMD):减少因板弯曲引起的短路和泄漏风险,提高电路可靠性。
    - 高效的低功率消耗:在100 kHz时可处理高达1.2 A的纹波电流。
    - 高电压击穿:相比标准设计,具有更高的电压耐受能力。
    - 可选聚合物端子:适用于高强度弯曲应用。
    - 可靠性的贵金属电极系统:保证长期使用中的稳定性和耐久性。

    应用案例和使用建议


    VJ OMD系列广泛应用于对可靠性和性能有高要求的场合,如:
    - 输入和输出滤波电容:适合开关电源和其他需要高性能电容的应用。
    - 阻尼电容:用于降低MOSFET电压尖峰。
    - AC应用:适用于照明和其他交流供电的应用,如需特殊规格请联系技术支持。
    使用建议:根据应用需求选择合适的电容器型号。确保操作温度范围内的容量变化满足应用要求,特别是在高电压和高温环境下。

    兼容性和支持


    VJ OMD系列电容器可与多种电子设备兼容,支持客户定制的端子选项。如果需要更高电压等级的产品或有特殊要求,可以通过联系mlcc@vishay.com进行咨询。

    常见问题与解决方案


    1. 问题:产品如何进行焊接?
    - 解决方案:参考手册中关于焊接推荐的部分,或访问官方网站获取更多指导。
    2. 问题:电容器的电气特性是否符合要求?
    - 解决方案:查看电气规范表并确认应用所需电压和容量。
    3. 问题:如何正确存储电容器?
    - 解决方案:遵循制造商提供的存储指南以避免损坏。

    总结和推荐


    综上所述,VJ OMD系列多层陶瓷电容器凭借其独特的开放模式设计和出色的电气性能,成为了高性能电路设计中的理想选择。无论是对可靠性有极高要求的板弯曲应用,还是需要高电压和高频性能的场合,该系列产品都能提供卓越的表现。因此,强烈推荐给需要高性能、高可靠性的工程师和技术人员。
    请确保在使用前详细阅读手册中的所有注意事项,并针对具体应用需求做出适当的选择。

VJ2225Y105KBCAT4X参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 200V
长*宽*高 5.74mm(长度)*6.35mm(宽度)
通用封装 2225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ2225Y105KBCAT4X厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2225Y105KBCAT4X数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2225Y105KBCAT4X VJ2225Y105KBCAT4X数据手册

VJ2225Y105KBCAT4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.3789
10+ ¥ 42.4515
50+ ¥ 41.6935
100+ ¥ 41.6935
200+ ¥ 40.9354
500+ ¥ 40.9354
2500+ ¥ 40.9354
5000+ ¥ 40.9354
库存: 2493
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.37
直接购买
加入购物车
