首页  >  产品百科  >  K104M15X7RF5UK2

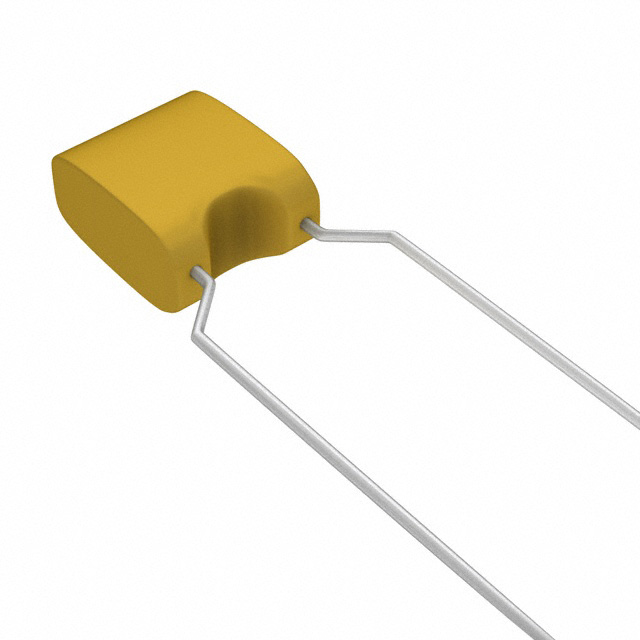

K104M15X7RF5UK2

产品分类: 陶瓷电容
产品描述: 100nF ±20% X7R 50V 通孔安装 4mm*2.6mm*7.5mm
供应商型号: 594-K104M15X7RF5UK2
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 K104M15X7RF5UK2

K104M15X7RF5UK2概述

    Vishay K Series Multilayer Ceramic Capacitors:详细介绍与使用指南

    产品简介


    Vishay K系列多层陶瓷电容器是针对通用电路设计的电容元件。它们分为三种类型,分别是C0G、X7R和Y5V,适用于不同的电压和温度要求。这些电容器具有小型化设计、高可靠性和多样的引线样式选择。它们被广泛应用于温度补偿、耦合与去耦等功能领域。

    技术参数


    - 封装类型:径向引脚式
    - 电气规格:
    - 额定电压范围:50 VDC, 100 VDC, 200 VDC, 500 VDC
    - 容量范围:10 pF 至 1 μF
    - 容差范围:±5%,±10%,±20%,+80%/-20%
    - 绝缘电阻(500 VDC):在额定电压下,50 VDC 和 100 VDC 为 100 GΩ 或 1000 μF 中的较小值;200 VDC 和 500 VDC 为 10 GΩ 或 100 μF 中的较小值
    - 损耗因子(Dissipation Factor):C0G型 ≤ 0.1%,X7R型 ≤ 2.5%,Y5V型 ≤ 5%
    - 温度特性:
    - C0G:-55°C至+125°C
    - X7R:-55°C至+125°C
    - Y5V:-30°C至+85°C
    - 气候类别:
    - C0G 和 X7R 型:55/125/21
    - Y5V 型:30/85/21

    产品特点和优势


    - 尺寸紧凑:提供相同容量情况下最小体积的设计。
    - 高可靠性:保证长期稳定的电气性能。
    - 多样化引线配置:包括直型和弯型,适应不同组装需求。
    - 材料分类明确:不同类型的陶瓷材料适用于不同的应用场景,提高了使用灵活性。

    应用案例和使用建议


    这些电容器主要用于需要稳定容量和良好温度特性的场合,如温度补偿、耦合和去耦。对于高频电路,特别是需要低损耗的场合,X7R型更为适用。Y5V型则适合在较低频段使用,且对成本控制有较高要求的应用。
    使用建议:
    - 在选择合适的电容器时,确保所选型号的容量、耐压及工作温度范围符合应用需求。
    - 尽量避免将电容器安装在过热区域,以减少损耗并延长使用寿命。
    - 使用弯型引脚版本的电容器时,建议先进行热处理以防止因机械应力导致的损坏。

    兼容性和支持


    Vishay K系列电容器与多种电子元件及设备高度兼容,可以无缝集成到各类电子产品中。Vishay公司为该系列产品提供详尽的技术支持和售后服务,包括技术咨询、故障诊断以及备件更换等服务。

    常见问题与解决方案


    - 问题:电容器表面出现裂纹。
    - 解决方案:检查运输过程是否有损坏,确认安装时无过度弯曲。
    - 问题:电容器温度异常升高。
    - 解决方案:确保周围环境温度适宜,检查电路负载是否超出预期。
    - 问题:电容器性能衰减迅速。
    - 解决方案:考虑更换为更高耐温等级的产品,确保使用条件符合制造商推荐标准。

    总结和推荐


    总体来看,Vishay K系列多层陶瓷电容器凭借其紧凑的尺寸、高可靠性和多样的配置选项,在众多应用场景中表现出色。无论是对于专业工程师还是电子爱好者来说,都是值得信赖的选择。强烈推荐给需要高性能电容器的用户。
    希望上述内容能帮助您更好地了解Vishay K系列电容器。如果您有任何疑问或需要进一步的帮助,请联系Vishay的技术支持团队。

K104M15X7RF5UK2参数

参数
电容值 100nF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 4mm*2.6mm*7.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

K104M15X7RF5UK2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K104M15X7RF5UK2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K104M15X7RF5UK2 K104M15X7RF5UK2数据手册

K104M15X7RF5UK2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0528 ¥ 0.4361
25000+ $ 0.0495 ¥ 0.4089
50000+ $ 0.0484 ¥ 0.3998
100000+ $ 0.0418 ¥ 0.3453
库存: 0
起订量: 20000 增量: 1
交货地:
最小起订量为:20000
合计: ¥ 0
