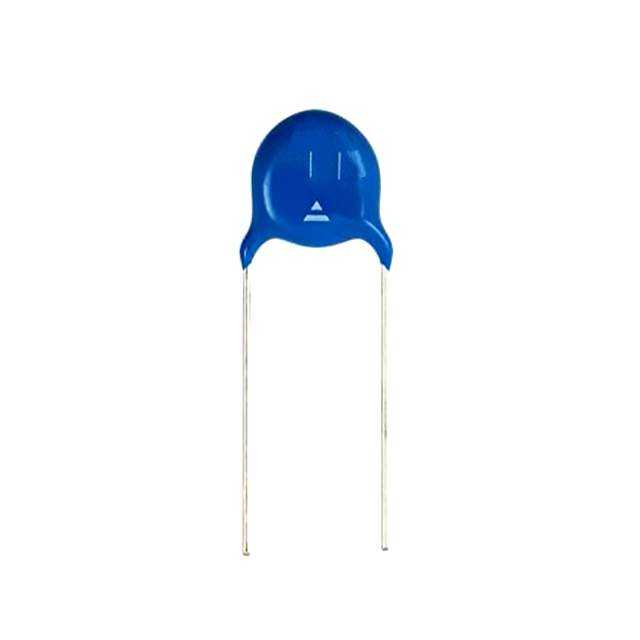

WKP222MCPERYKR

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 760V(AC) 通孔安装 6mm(宽度)*16mm(高度)
供应商型号: BN-WKP222MCPERYKR
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 WKP222MCPERYKR

WKP222MCPERYKR概述

    WKP 系列交流线评定陶瓷盘式电容器

    产品简介


    WKP 系列交流线评定陶瓷盘式电容器(以下简称“电容器”)是一种适用于电源和通信系统的高性能安全电容器。该系列产品包含 X1 和 Y1 类电容器,分别适用于 760 VAC 和 500 VAC 的环境。这类电容器主要用于电磁干扰(EMI)/ 射频干扰(RFI)抑制和过滤,广泛应用于电路板设计、天线耦合及线路旁路等领域。

    技术参数


    - 电气特性
    - 额定电压:X1: 760 VAC (50 Hz),Y1: 500 VAC (50 Hz)
    - 容量范围:33 pF 至 4.7 nF
    - 容量公差:±10% 或 ±20%
    - 损耗因子(1 kHz):Class 1 最大值为 0.5%,Class 2 最大值为 2.5%
    - 绝缘电阻:在 500 VDC 下 ≥10,000 MΩ (60 s)
    - 机械参数
    - 电容器尺寸(毫米):直径 8.0 mm,厚度 6.0 mm,引脚间距 10.0 mm 或 12.5 mm,引脚直径 0.6 mm 或 0.8 mm
    - 温度特性:Class 1 N750 (U2J),Class 2 Y5S, Y5T, Y5U
    - 工作温度范围:-40°C 至 +125°C
    - 引脚配置:可选直引脚或弯折引脚
    - 认证和标准
    - 符合 IEC 60384-14.4 标准
    - IEC 60384-14.4 认证
    - UL 60384-14.1, CSA E60384-1:03 2nd edition, CSA E60384-14:09 2nd edition

    产品特点和优势


    - 高可靠性:通过严格的测试标准,保证长时间的稳定运行。
    - 宽范围的引脚样式:提供多种引脚样式选择,便于灵活集成到不同设计中。
    - 材料分类:确保合规性,符合环保要求。
    - 多用途:适用于多种应用场合,如电源线跨接、天线耦合、线路旁路等。

    应用案例和使用建议


    - 应用案例:
    - 电源线跨接:在交流电源线上安装,以提高电路的抗干扰能力。
    - 天线耦合:用于改善无线通信系统的信号质量。
    - 线路旁路:辅助滤波,减少不必要的噪声和干扰。

    - 使用建议:
    - 在高频应用中,推荐使用小容量的 VKP 系列替代品。
    - 注意环境温度和电压条件,避免超出额定工作范围。
    - 避免安装在高温或潮湿环境下,以防止电容器损坏。

    兼容性和支持


    - 兼容性:WKP 系列电容器与大多数主流电路板和电源系统兼容。
    - 支持和服务:如有任何技术问题,可通过指定邮箱 slcap@vishay.com 联系技术支持团队。Vishay 提供详尽的产品文档和技术资料,方便用户进行深入研究和应用开发。

    常见问题与解决方案


    1. 问题:电容器容量不稳定
    - 解决方案:检查连接引脚是否牢固,确认焊接点无松动。必要时重新焊接。
    2. 问题:工作温度范围超出规定值
    - 解决方案:更换适合当前工作环境的电容器型号,确保在规定的温度范围内使用。
    3. 问题:电容器在高温下工作不稳定
    - 解决方案:使用散热装置或选择高耐温等级的电容器,确保可靠运行。

    总结和推荐


    WKP 系列交流线评定陶瓷盘式电容器以其高可靠性、广泛的适用范围和丰富的认证标准,成为市场上的一款优质产品。其独特的设计和卓越的性能使其在电源管理和电磁干扰抑制领域具有显著的优势。强烈推荐在需要高可靠性的应用场景中使用该产品。

WKP222MCPERYKR参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 6mm(宽度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP222MCPERYKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP222MCPERYKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP222MCPERYKR WKP222MCPERYKR数据手册

WKP222MCPERYKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4477 ¥ 3.8189
500+ $ 0.3993 ¥ 3.406
1000+ $ 0.3509 ¥ 2.9932
库存: 260
起订量: 210 增量: 0
交货地:
最小起订量为:100
合计: ¥ 381.89
