首页  >  产品百科  >  BFC237895562

BFC237895562

产品分类: 薄膜电容
产品描述: 5.6nF ±5% 聚丙烯 2KV 600V 通孔安装 26mm*6mm*12mm
供应商型号: Q-BFC237895562
供应商: 期货订购
标准整包数: 450

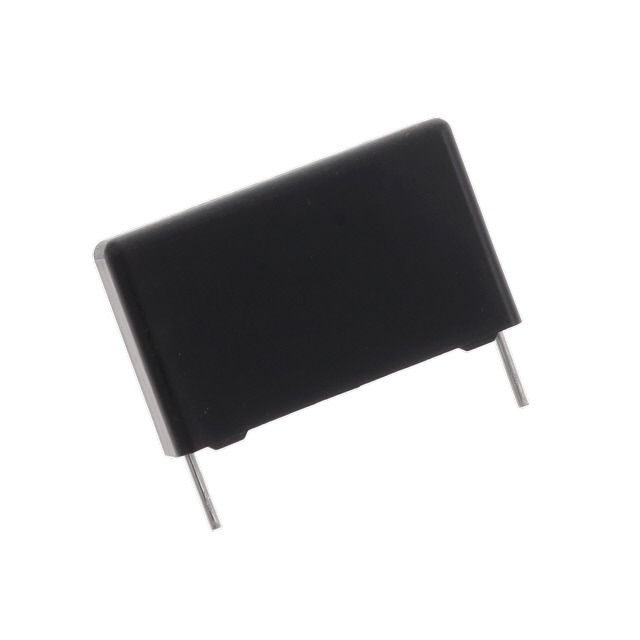

VISHAY INTERTECHNOLOGY 薄膜电容 BFC237895562

BFC237895562概述

    Vishay BCcomponents MKP/MKP378 金属化聚丙烯薄膜电容器

    产品简介


    Vishay BCcomponents MKP/MKP378 是一款适用于交流和脉冲电路的金属化聚丙烯薄膜电容器。该产品采用径向插装封装,具有15毫米至27.5毫米的间距选项。MKP/MKP378 在开关电源(SMPS)、电机控制电路等应用场景中表现出色。注意:此产品不建议用于新设计,推荐使用MKP385替代。

    技术参数


    - 电容范围(E24系列): 0.002 μF 至 0.68 μF
    - 电容精度: ± 5 %
    - 气候测试等级: 符合IEC 60068-1标准
    - 额定直流温度: 85 °C
    - 额定交流温度: 70 °C
    - 最大应用温度: 85 °C
    - 参考规范: 符合IEC 60384-17标准
    - 介质: 聚丙烯薄膜
    - 电极: 金属化膜
    - 结构: 内部串联结构
    - 外壳: 阻燃塑料外壳及环氧树脂封装(UL等级94 V-0)
    - 引脚: 锡焊线
    - 标记: 包含C值、容差、额定电压、制造商型号标识、介质材料代码、产地代码、生产年周等

    产品特点和优势


    - 高可靠性: 符合IEC 60068-1标准的气候测试,确保长时间稳定运行。
    - 宽电压范围: 额定直流电压范围为630 VDC至2000 VDC;额定交流电压范围为300 VAC至600 VAC。
    - 良好的热稳定性: 最大应用温度可达85°C,适合高温环境。
    - 脉冲性能好: 不同间距对应的脉冲斜率(dU/dt)R不同,提供广泛的适用性。
    - 长寿命: 性能等级为1,表明其具有较长的使用寿命。

    应用案例和使用建议


    MKP/MKP378 电容器常用于高频电路和需要承受陡峭脉冲的应用中。具体应用包括:
    - 开关电源(SMPS): 可以有效处理高频率下的陡峭脉冲,确保稳定的输出电压。
    - 电机控制电路: 可以吸收电机启动和停止时产生的突波,保护其他电子元件免受损害。
    使用建议:
    - 确保电容器安装在适当的散热环境中,以避免过热。
    - 根据不同的应用场景选择合适的额定电压和电容值。
    - 定期检查电容器的外观和电气参数,确保其正常工作。

    兼容性和支持


    - 兼容性: MKP/MKP378 具有多种额定电压和电容值选择,可以与其他类似规格的电容器互换。
    - 支持: 如有技术问题,可联系 dc-film@vishay.com 获取支持。文档提供了详细的说明和参考数据,便于用户参考和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值测量不准确 | 检查测试设备的准确性,必要时重新校准。 |
    | 引脚焊接不良 | 确保焊接温度和时间符合标准,必要时重新焊接。 |
    | 电气参数异常 | 检查电容器是否过热,确保散热良好。 |

    总结和推荐


    MKP/MKP378 是一款高性能的金属化聚丙烯薄膜电容器,适用于各种严苛的应用环境。它具备高可靠性、宽电压范围和良好的脉冲性能,是众多应用的理想选择。鉴于其不推荐用于新设计的情况,建议优先考虑更先进的替代品如MKP385。总体而言,如果现有的设计已经成功使用该产品,则继续使用它也是合理的。

BFC237895562参数

参数
电容值 5.6nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 600V
额定电压-DC 2KV
长*宽*高 26mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

BFC237895562厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC237895562数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC237895562 BFC237895562数据手册

BFC237895562封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3150+ $ 0.6208 ¥ 5.4626
库存: 20000
起订量: 3150 增量: 450
交货地:
最小起订量为:3150
合计: ¥ 17207.19
直接购买
加入购物车
