293D156X0025D2TE3

产品分类: 钽电容
产品描述: 15μF ±20% 25V 800mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 3765612
供应商: 海外现货
标准整包数: 1

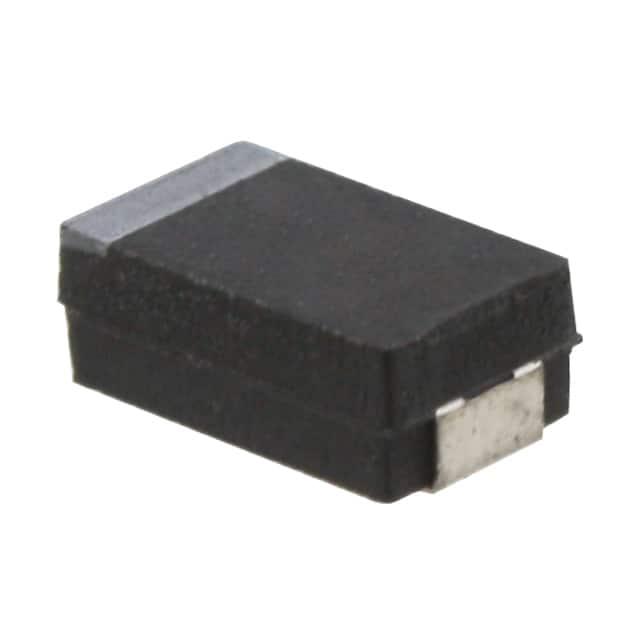

VISHAY INTERTECHNOLOGY 钽电容 293D156X0025D2TE3

293D156X0025D2TE3概述

    Vishay Sprague T83 Solid Tantalum Surface Mount Chip Capacitors

    产品简介


    Vishay Sprague T83 系列固体钽表面贴装芯片电容器以其高可靠性而闻名,特别适用于工业和通信基础设施等领域。该系列提供六种外壳代码,覆盖了从0.10 μF到1000 μF的广泛电容范围,电压等级从4 VDC到75 VDC。其主要功能包括卓越的性能稳定性、抗潮湿能力及符合多项行业标准(如EIA-535-BAAC和EIA-717)。此外,它支持自动贴片设备,便于大规模生产。

    技术参数


    以下是该系列电容器的关键技术规格:
    | 参数 | 范围 |

    | 温度范围 | -55°C 至 +125°C |
    | 电容范围 | 0.10 μF 至 1000 μF |
    | 容差 | ±5%、±10%、±20% |
    | 浪涌电流测试 | D 和 E 壳码通过100%浪涌测试 |
    | 电压等级 | 4 VDC 至 75 VDC |
    这些参数确保了该系列电容器在各种恶劣环境下的稳定表现,同时提供了优异的电气特性和可靠的工作寿命。

    产品特点和优势


    T83 系列的特点使其在市场上具有显著的竞争优势:
    - 模具外壳:坚固耐用,适应多种安装需求。
    - 终端处理:采用100%镀锡工艺,也可选择铅锡合金。
    - 自动化兼容性:完美适配高产量自动贴装设备。
    - 高标准认证:符合EIA-717标准,并具备AEC-Q200等级认证。
    - 防潮设计:湿度敏感等级为1级,提高了长期可靠性。

    应用案例和使用建议


    此系列电容器广泛应用于工业控制、电信基础设施及通用电子电路中。例如,在电源管理模块中,可有效滤波并保护敏感组件;在通信设备中,则用于储能和信号调节。为了最大化其性能,建议在组装过程中避免过度焊接温度,并确保良好的散热条件。

    兼容性和支持


    T83 系列与大多数主流电路板设计高度兼容,能够轻松集成至现有系统内。Vishay公司提供全面的技术支持服务,包括样品申请、技术支持热线以及详尽的产品文档资源。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方案:
    1. 问:如何判断是否需要降额操作?
    - 答:当工作温度超过85°C时,必须按照典型性能特性部分进行降额处理。
    2. 问:更换旧型号时需要注意什么?
    - 答:新版本可能包含更高电压或更严格的容差值,请参照最新资料确认。

    总结和推荐


    综上所述,Vishay Sprague T83 系列固体钽表面贴装芯片电容器凭借其出色的性能指标、灵活的应用范围以及强大的兼容性成为许多工程师的理想选择。无论是针对严苛工业环境还是复杂通信网络的设计需求,这款产品都表现出色。因此,强烈推荐给需要高性能电容器解决方案的专业人士使用。

293D156X0025D2TE3参数

参数
电容值 15μF
额定电压 25V
工作寿命 -
ESR-等效串联电阻 800mΩ
容差 ±20%
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

293D156X0025D2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D156X0025D2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D156X0025D2TE3 293D156X0025D2TE3数据手册

293D156X0025D2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
