MKP1848C62290JP5

产品分类: 薄膜电容
产品描述: 22μF ±5% 聚丙烯,金属化 900V 5mΩ 通孔安装 42mm*30mm*45mm
供应商型号: Q-MKP1848C62290JP5
供应商: 期货订购
标准整包数: 63

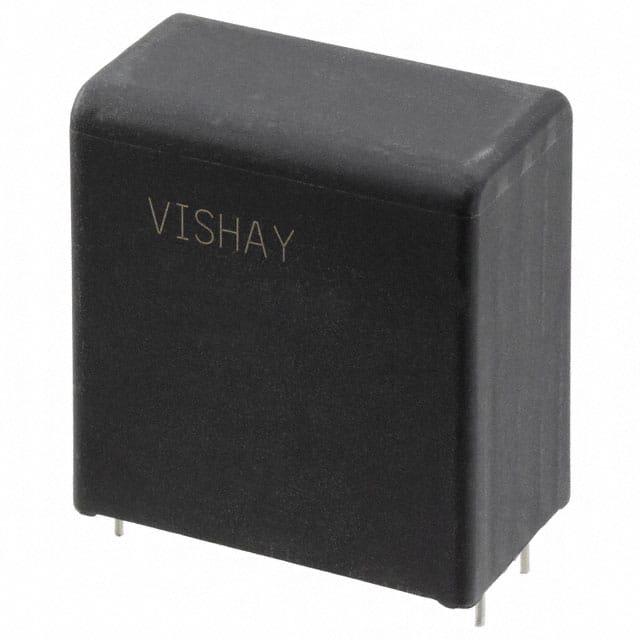

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1848C62290JP5

MKP1848C62290JP5概述

    MKP1848C DC-Link 电容器技术手册

    1. 产品简介


    MKP1848C DC-Link 是一款由 Vishay Roederstein 公司生产的聚丙烯薄膜电容器。主要用于直流链接电路中,适用于多种高性能应用,如可再生能源逆变器、不间断电源(UPS)、电池充电器及电机驱动等。其紧凑的设计和高可靠性使其成为电力电子系统中的理想选择。

    2. 技术参数


    以下是 MKP1848C DC-Link 的关键技术和电气特性:
    - 额定电容范围:1 μF 至 500 μF
    - 电容公差:±5%
    - 工作温度范围:105°C
    - 额定温度:85°C
    - 最大容许壳温:105°C(需要考虑电压降额)
    - 最大峰值到峰值纹波电压:0.2 x UNDC
    - 端间耐压:1.5 UNDC 持续 10 秒,截断电流 10 mA,上升时间 ≤ 1000 V/s
    - 绝缘电阻:RC 端间 1 分钟后 > 10,000 s
    - 使用寿命:> 100,000 小时(在 UNDC 和 70°C 下)
    - 参考标准:IEC 61071, IEC 60068
    - 介电材料:聚丙烯薄膜
    - 引脚形式:径向引脚

    3. 产品特点和优势


    - 高密度设计:MKP1848C 电容器具有高电容量密度,可以在有限的空间内提供更多的电容值。
    - 长寿命:其长达 100,000 小时的使用寿命,远超传统电容器,适合长期运行的应用。
    - 高纹波电流能力:低等效串联电阻(ESR)和低等效串联电感(ESL),使该电容器能够处理较大的纹波电流。
    - 高可靠性:适用于高温和高压环境,满足严格的工业标准。

    4. 应用案例和使用建议


    MKP1848C 电容器被广泛应用于以下领域:
    - 可再生能源逆变器:由于其优异的纹波电流处理能力和长寿命,非常适合在逆变器中使用。
    - 不间断电源(UPS):保证电源的稳定性,延长系统的整体寿命。
    - 电池充电器:确保高效充电过程的同时保持安全。
    使用建议:
    - 在高温环境中使用时,注意电压降额,以防止过热损坏。
    - 定期检查连接点和散热情况,以确保正常运行。

    5. 兼容性和支持


    MKP1848C 电容器与多数电力电子设备兼容,可以方便地集成到现有系统中。Vishay Roederstein 公司为客户提供全面的技术支持和维护服务,确保客户在整个使用过程中都能得到及时帮助。

    6. 常见问题与解决方案


    问题 1:电容器过热?
    - 解决方案:检查散热条件,增加散热片,避免过度负载。
    问题 2:电容值下降?
    - 解决方案:检查电路中的纹波电流是否过大,必要时更换更高电流承受能力的电容器。
    问题 3:电气连接问题?
    - 解决方案:检查焊接点是否有松动,重新焊接到位。

    7. 总结和推荐


    MKP1848C DC-Link 电容器以其高密度设计、长寿命和高可靠性著称,在众多电力电子应用中表现出色。其紧凑的设计和卓越的性能使其成为各类高性能应用的理想选择。因此,我们强烈推荐这款电容器用于需要高稳定性和可靠性的场合。
    通过以上详细的技术规格和应用案例分析,MKP1848C DC-Link 电容器无疑是一款值得信赖的产品,尤其适用于需要高度稳定性和可靠性的电力电子系统。

MKP1848C62290JP5参数

参数
电容值 22μF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 5mΩ
额定电压-AC -
额定电压-DC 900V
长*宽*高 42mm*30mm*45mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKP1848C62290JP5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1848C62290JP5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1848C62290JP5 MKP1848C62290JP5数据手册

MKP1848C62290JP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
315+ $ 6.0548 ¥ 53.2818
库存: 20000
起订量: 315 增量: 63
交货地:
最小起订量为:315
合计: ¥ 16783.76
