BFC246755223

产品分类: 薄膜电容
产品描述: 22nF ±10% 涤纶 400V 220V 通孔安装 12.5mm*4mm*14mm
供应商型号: Q-BFC246755223
供应商: 期货订购
标准整包数: 3000

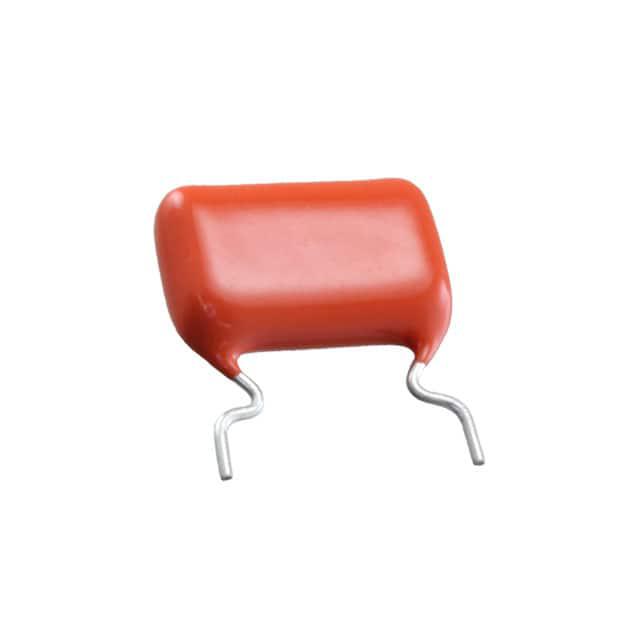

VISHAY INTERTECHNOLOGY 薄膜电容 BFC246755223

BFC246755223概述

    Vishay BCcomponents MKT467 & MKT468 DC Film Capacitors

    1. 产品简介


    Vishay BCcomponents提供的MKT467和MKT468系列是径向涂漆型直流薄膜电容器,适用于广泛的工业应用。这些电容器主要用作阻隔和耦合、旁路及储能等用途。凭借其出色的电气特性和可靠性,它们在电力电子系统中发挥着重要作用。

    2. 技术参数


    基本规格:
    - 封装方式: 可提供带状包装和盒装包装
    - 材料分类: 参见合规定义:www.vishay.com/doc?99912
    - 温度等级: 根据IEC 60068-1 55/105/56标准测试
    电气特性:
    - 额定电压(DC): 100 V, 250 V, 400 V, 630 V
    - 额定电压(AC): 63 V, 160 V, 220 V, 250 V
    - 额定温度: 85 °C
    - 最大应用温度: 105 °C
    电容范围:
    - MKT467: 0.001 μF 到 1.0 μF
    - MKT468: 0.039 μF 到 10.0 μF
    容差:
    - ± 10%,± 5%
    材料类型:
    - 介电材料: 聚酯薄膜
    - 电极: 金属化
    结构:
    - 单层结构
    - 封装: 阻燃环氧树脂材料 (UL-class 94 V-0)
    - 引脚: 锡线
    - 标记: 容量值、容差、额定电压、制造商代码、型号及商标

    3. 产品特点和优势


    - 高可靠性和稳定性: 聚酯薄膜和金属化电极设计提供了出色的长期稳定性和可靠性。
    - 宽广的工作范围: 具有广泛的工作电压和温度范围,适应各种恶劣环境条件。
    - 灵活的封装方式: 提供带状包装和盒装包装,便于多种安装方式。
    - 优异的电气性能: 低损耗角正切值(tan δ),即使在高频条件下也表现出色。

    4. 应用案例和使用建议


    应用场景:
    - 音频放大器: 用于耦合和去耦应用,提高音质和效率。
    - 电源转换器: 作为储能电容器,减少电源波动,提高输出稳定性和可靠性。
    - 变频器: 用作滤波电容器,抑制噪声,提高电机控制系统的性能。
    使用建议:
    - 在选择电容器时,根据应用的具体需求选择合适的电压等级和容值。
    - 注意连接电容器时应确保良好的电气接触和机械稳定性。
    - 在高温环境中使用时,需考虑散热措施以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: Vishay BCcomponents的产品设计具有高度兼容性,可以轻松与其他常见的电子元器件集成。
    - 支持和服务: Vishay BCcomponents提供全面的技术支持和售后服务,如有任何疑问,可通过dc-film@vishay.com联系技术团队。

    6. 常见问题与解决方案


    常见问题:
    - 电容器过热: 检查是否有足够的散热措施,确保电容器工作在规定的温度范围内。
    - 失效: 检查电路连接是否正确,检查是否存在过电压或过电流情况。
    - 电容量变化: 确认电容器是否在规定的工作条件下运行,必要时更换电容器。
    解决方案:
    - 增加散热装置: 如散热片或风扇。
    - 检查电路: 确保没有短路或其他异常情况。
    - 更换电容器: 如果问题持续存在,考虑更换新的电容器。

    7. 总结和推荐


    MKT467和MKT468系列电容器以其高可靠性和广泛的应用范围,在电力电子领域表现出色。其优异的电气性能、广泛的适用温度范围和灵活的封装方式使其成为众多应用的理想选择。如果您正在寻找高性能的直流薄膜电容器,强烈推荐Vishay BCcomponents的MKT467和MKT468系列。

BFC246755223参数

参数
电容值 22nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 400V
长*宽*高 12.5mm*4mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

BFC246755223厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC246755223数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC246755223 BFC246755223数据手册

BFC246755223封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.1471 ¥ 1.2942
库存: 20000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 7765.2
