VY1472M63Y5UG6TV0

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 760V(AC) 通孔安装 16mm*5mm*20mm
供应商型号: ECO-VY1472M63Y5UG6TV0
供应商: 海外现货
标准整包数: 500

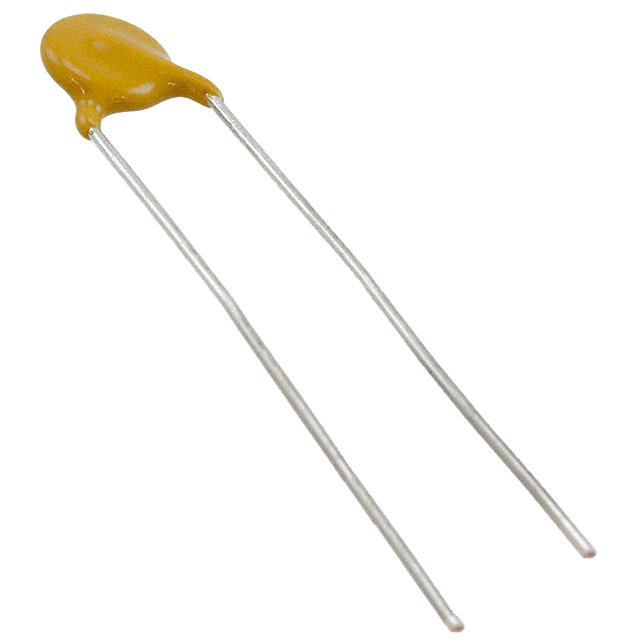

VISHAY INTERTECHNOLOGY 陶瓷电容 VY1472M63Y5UG6TV0

VY1472M63Y5UG6TV0概述

    VY1 Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    VY1系列交流线用陶瓷电容器是一种高可靠性、安全的单层AC盘式电容器。这些电容器广泛应用于各类电子设备,特别是在需要满足IEC 60384-14.4标准的X1和Y1类应用中。产品具备多种电气特性和广泛的工作温度范围,确保了其在恶劣环境下的稳定性和可靠性。

    技术参数


    - 额定电压: X1等级:760 VAC,50 Hz;Y1等级:500 VAC,50 Hz;1500 VDC
    - 测试电压: 组件测试(100%):4000 VAC,50 Hz,2秒;随机抽样测试(破坏性测试):4000 VAC,50 Hz,60秒;涂层电压耐受力(破坏性测试):4000 VAC,50 Hz,60秒
    - 绝缘电阻: ≥10 000 MΩ
    - 电容容差: U2J类:± 10%(代码K);N750类:± 20%(代码M)
    - 损耗因子: U2J类:最大0.5%(1 MHz);Y5S, Y5U, Y5V类:最大2.5%(1 kHz)
    - 温度特性: U2J类:N750(-750 ppm ± 120 ppm);Y5S类:± 22%;Y5U类:+22%/-56%
    - 工作温度范围: -40 °C至+125 °C
    - 封装: 塑料袋装、卷带、弹药包装
    - 外形尺寸: 陶瓷圆盘直径:8.0 mm至16.0 mm;陶瓷圆盘厚度:5.0 mm;引脚间距:10.0 mm或12.5 mm

    产品特点和优势


    - 高可靠性: 符合IEC 60384-14 4.0版标准,具有高可靠性和安全性。
    - 多样化配置: 可选择直型或弯型引脚,以适应不同的安装需求。
    - 防火阻燃: 环氧树脂涂层通过UL 94 V-0认证,且符合无卤素要求。
    - 兼容性强: 支持广泛的应用场景,包括跨线、旁路及天线耦合。
    - 环境适应性: 工作温度范围广,适合各种极端条件。

    应用案例和使用建议


    VY1系列电容器广泛应用于交流线路的电磁干扰抑制和连接到电源主线上。在实际使用过程中,用户可以将其用于如下应用场景:
    - 跨接交流线,如天线耦合和线路旁路。
    - 在高频应用中提供良好的电容稳定性,如在射频电路中作为旁路电容。
    使用建议:
    - 为确保最佳性能,在安装时应注意引脚的弯曲半径,避免过度弯曲导致内部电极损坏。
    - 电容器的封装需根据具体应用场景选择合适的方式,以提高可靠性和安装便捷性。

    兼容性和支持


    VY1系列电容器支持多种标准认证,包括IEC 60384-14.4、UL 60384-14、DIN EN 60384-14、CSA E60384-1:03等。此外,制造商提供详细的文档和技术支持,确保用户能够快速解决问题并顺利使用产品。

    常见问题与解决方案


    - 问题: 安装后电容值波动较大
    - 解决方案: 检查安装是否正确,确认所有焊接点无虚焊或断开。
    - 问题: 引脚断裂
    - 解决方案: 使用适当的工具进行焊接,确保焊接温度和时间适当。
    - 问题: 涂层开裂
    - 解决方案: 确保产品未受到过度机械应力或高温环境的影响。

    总结和推荐


    VY1系列陶瓷电容器是一款高性能的交流线用安全电容器,具有广泛的适用性和优良的电气特性。适用于工业和商业设备中的各种严苛环境。其卓越的稳定性和可靠性使其成为众多应用的理想选择。强烈推荐给需要高性能电容器的工程师和采购人员。

VY1472M63Y5UG6TV0参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 16mm*5mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VY1472M63Y5UG6TV0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1472M63Y5UG6TV0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1472M63Y5UG6TV0 VY1472M63Y5UG6TV0数据手册

VY1472M63Y5UG6TV0封装设计

查看详情并下载
Symbol
Footprint
3D Model
