WYO102MCMBRAKR

产品分类: 陶瓷电容
产品描述: 1nF ±20% Y5U(E) 440V(AC) 通孔安装 6.5mm*4.5mm*9.5mm
供应商型号: ECO-WYO102MCMBRAKR
供应商: 海外现货
标准整包数: 1800

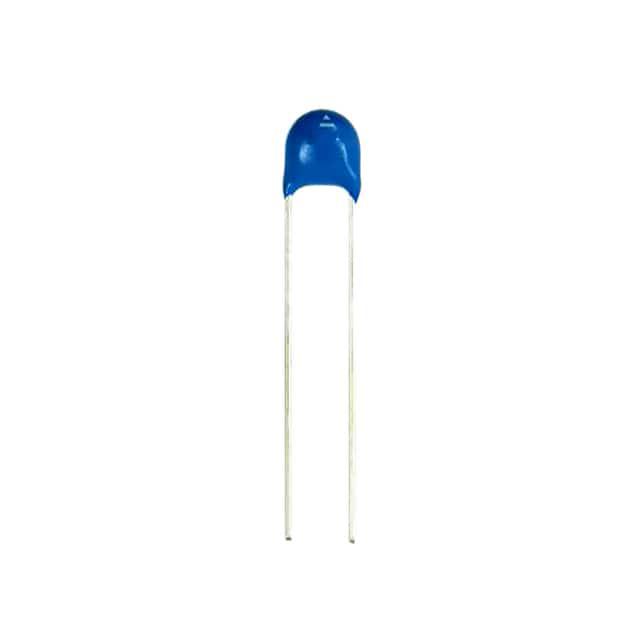

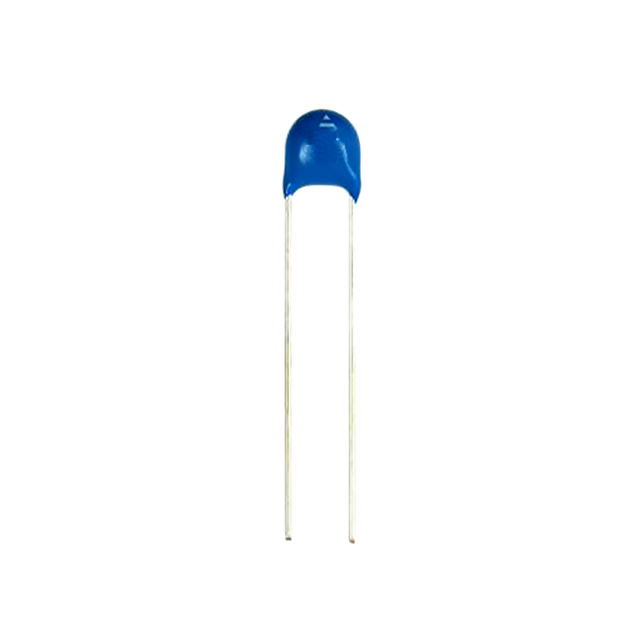

VISHAY INTERTECHNOLOGY 陶瓷电容 WYO102MCMBRAKR

WYO102MCMBRAKR概述

    Vishay Draloric WYO Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    Vishay Draloric的WYO系列AC线级陶瓷盘式电容器是一款专为电源线路滤波和EMI抑制设计的高性能产品。它符合国际电工委员会(IEC)60384-14标准,适用于X1(440VAC)和Y2(250VAC)等级的应用。该系列电容器具备多种规格和型号,满足不同的电气需求和应用场景,广泛应用于家电、工业控制、通信设备等领域。

    2. 技术参数


    - 工作电压:
    - X1等级:440 VAC(50Hz),也可在60Hz下工作。
    - Y2等级:250 VAC(50Hz),也可在60Hz下工作。
    - 额定容量范围:1.0 nF 至 12 nF。
    - 容差:±20%。
    - 工作温度范围:-40°C至+125°C。
    - 绝缘电阻:≥6000 MΩ(1分钟测量时)。
    - 耗散因数:最大2.5%(1 kHz)。
    - 测试电压:
    - 组件测试:2500 VAC,50Hz,2秒(100%)。
    - 随机抽样测试:1500 VAC,50Hz,60秒(破坏性)。
    - 涂层电压耐受性测试:2000 VAC,60Hz,60秒(破坏性)。

    3. 产品特点和优势


    - 高可靠性:通过多个国际安全认证,如IEC 60384-14(第4版)、UL 60384-14第2版、DIN EN 60384-14等。
    - 宽范围的电容值:从1.0 nF到12 nF不等,能满足各种电路需求。
    - 多样化的引脚样式:提供直型和弯型引脚,间距为5.0 mm或7.5 mm。
    - 涂层材料:采用蓝色阻燃环氧树脂,符合UL 94 V-0标准。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于家电(如冰箱、洗衣机)的电源线路滤波,以减少电磁干扰。此外,在工业控制系统和通信设备中也有广泛应用。
    - 使用建议:确保安装位置远离高温源,以避免因过热导致的损坏。在选择合适容量的电容器时,应根据具体电路的需求进行匹配,避免过度保护或不足保护的情况。

    5. 兼容性和支持


    - 兼容性:WYO系列电容器与多数主流电路板兼容,可根据具体应用需求选择合适的型号。
    - 技术支持:Vishay公司提供详尽的技术文档和支持服务,可访问官方网站(www.vishay.com)获取更多资料和技术咨询。

    6. 常见问题与解决方案


    - 问题:在高湿度环境下,电容器可能失效。
    - 解决方案:确保电容器周围环境干燥,可考虑在电容器外部加装防水罩。
    - 问题:安装过程中引脚弯曲。
    - 解决方案:使用专用工具小心处理,确保引脚不受损。如果引脚受损严重,建议更换新的电容器。

    7. 总结和推荐


    总体而言,Vishay Draloric WYO系列AC线级陶瓷盘式电容器具有高可靠性、广泛的适用范围和优异的性能表现。它的多功能性和稳定性使其成为各种电子设备中不可或缺的元件。对于需要在高电压、高频率条件下稳定工作的应用场景,这款电容器无疑是理想的选择。强烈推荐使用。
    此文档仅供参考,详细技术参数和应用建议请参考制造商官方文档。

WYO102MCMBRAKR参数

参数
电容值 1nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 6.5mm*4.5mm*9.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

WYO102MCMBRAKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WYO102MCMBRAKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WYO102MCMBRAKR WYO102MCMBRAKR数据手册

WYO102MCMBRAKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 0.0808 ¥ 0.684
18000+ $ 0.0808 ¥ 0.684
库存: 91800
起订量: 1800 增量: 0
交货地:
最小起订量为:1800
合计: ¥ 1231.2
直接购买
加入购物车
