F17723222230

产品分类: 薄膜电容
产品描述: 22nF ±20% 涤纶 630V 310V 通孔安装 17.5mm*5mm*11mm
供应商型号: Q-F17723222230
供应商: 期货订购
标准整包数: 900

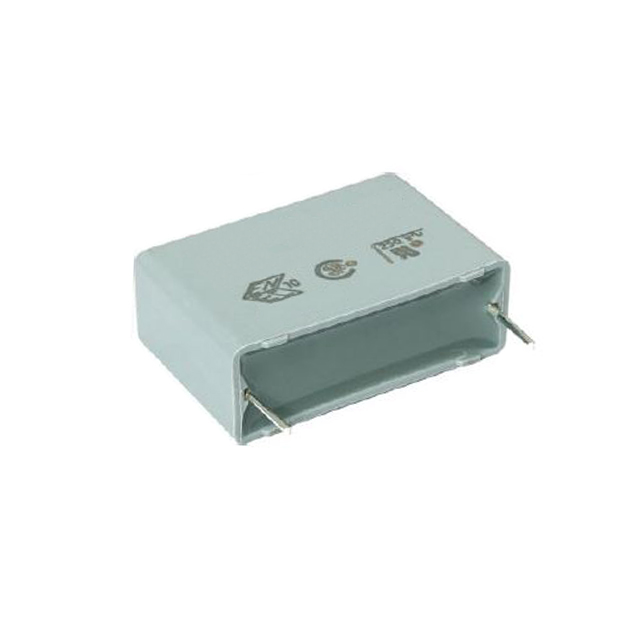

VISHAY INTERTECHNOLOGY 薄膜电容 F17723222230

F17723222230概述

    Vishay Roederstein F1772 X2 技术手册分析

    1. 产品简介


    产品类型: 干式聚酯薄膜电容器,专用于抑制电磁干扰(EMI)。
    主要功能:
    - 作为X2类电容器,适用于连续跨接线路的应用场景。
    - 提供高稳定性以承受交流电压达310V,频率范围为50Hz至60Hz。
    应用领域:
    - 主要应用于高稳定性需求的电力设备、家用电器、工业控制设备等,如开关电源、变频器、家用电视和微波炉等。

    2. 技术参数


    以下为关键参数详细说明:
    - 电容范围: 0.01μF 至 2.2μF (符合E6系列优选值)。
    - 电容公差: ±10% 或 ±20%,特殊定制为±5%。
    - 额定交流电压: 310VAC;50Hz至60Hz环境下运行稳定。
    - 最大直流电压:
    - 800VDC @ 85°C
    - 630VDC @ 110°C
    - 工作温度范围: -25°C 至 +35°C(存储),最高运行温度可达110°C。
    - 绝缘等级: 符合IEC 60384-14标准。
    - 包装形式: 单独装袋或卷带包装,可根据需要选择短引脚或长引脚版本。

    3. 产品特点和优势


    - 高稳定性: 特别设计用于持续承受310VAC电压条件下的EMI过滤任务。
    - 环保安全: 符合多项国际安全认证,如EN 60384-14、UL 60384-14及CB测试报告。
    - 可靠性强: AEC-Q200认证确保适用于汽车级和工业级应用。
    - 卓越设计: 系列内设串联结构,提升耐久性和使用寿命。
    - 市场竞争力: 可替代市场上同类X2电容产品,尤其在空间有限的应用场合表现优异。

    4. 应用案例和使用建议


    典型应用场景:
    - 家用电器中的浪涌抑制器。
    - 工业设备中对高频信号的滤波处理。
    - 开关电源中的输入/输出滤波器模块。
    使用建议:
    - 散热管理: 在高温环境下运行时,建议增加外部散热片或改进通风设计。
    - 连接可靠性: 使用焊锡工艺时应遵循指定的焊接曲线,避免过热导致元件损坏。
    - 环境防护: 建议在潮湿环境中增加防潮涂层,延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 本产品可直接替代市面上其他品牌的X2类电容器,安装尺寸一致,易于替换升级。
    - 技术支持: Vishay官方提供全面技术支持和售后服务,包括详细的技术文档(如 www.vishay.com/doc?28169 和 www.vishay.com/doc?28171)。

    6. 常见问题与解决方案


    以下为用户可能遇到的问题及其解决方法:
    1. 电容器损坏: 检查是否超过额定电压或工作温度限制。必要时更换为更高规格型号。
    2. 性能下降: 长期运行后电容值减少,检查电路是否存在过流现象,及时调整负载电流。
    3. 连接不良: 确保焊点牢固,检查是否使用正确的焊接工艺和材料。

    7. 总结和推荐


    综合评价:
    - F1772 X2电容器具有出色的耐高压、高稳定性和宽温范围性能,能够满足多种复杂应用场景的需求。
    - 它在设计上注重细节,特别是在振动和冲击条件下表现出极高的可靠性,非常适合对品质要求较高的工业和消费电子产品。
    推荐理由:
    - 强烈推荐用于需要高性能EMI过滤的场景。
    - 在采购前需确认所需电容值、公差及工作电压是否符合系统需求,同时结合实际工况选择合适的封装形式。
    最终结论:
    Vishay Roederstein的F1772 X2电容器凭借其卓越的设计和可靠性能,在市场中具有显著的竞争优势,值得广泛推广使用。

F17723222230参数

参数
电容值 22nF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 17.5mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F17723222230厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17723222230数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17723222230 F17723222230数据手册

F17723222230封装设计

查看详情并下载
Symbol
Footprint
3D Model
