IHLE3232DDERR68M5A

产品分类: 贴片电感
产品描述: 100KHz 51MHz 16.2A 21.5A 680nH 3.53mΩ ±20% 3232 贴片安装 9.14mm(长度)*8.99mm(高度)
供应商型号: 2288695
供应商: 海外现货
标准整包数: 5

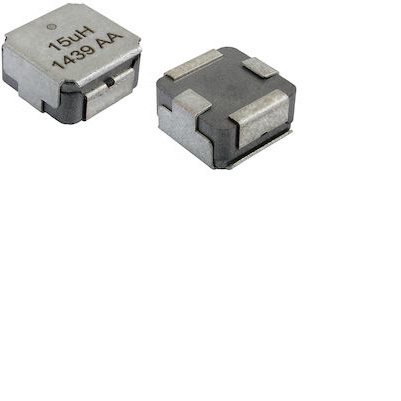

VISHAY INTERTECHNOLOGY 贴片电感 IHLE3232DDERR68M5A

IHLE3232DDERR68M5A概述

    Vishay Dale IHLE-3232DD-5A 技术手册

    1. 产品简介


    Vishay Dale 的IHLE-3232DD-5A 是一款低轮廓、高电流电感器,集成了e-field屏蔽。该电感器适用于多种应用场景,如发动机和变速箱控制单元、柴油机喷射驱动器、娱乐导航系统DC/DC转换器、电机噪声抑制等。IHLE-3232DD-5A 在100 kHz下的电感值为0.22 μH至33 μH,能够处理高达155°C的工作温度,同时具备出色的DC/DC能量存储能力和低直流电阻(DCR)。

    2. 技术参数


    - 工作温度范围: -55°C 至 +155°C
    - 额定电压: 50 V
    - 标准电气规格:
    - 电感值: 0.22 μH 至 33 μH
    - 直流电阻(DCR): 1.68 mΩ 至 159.43 mΩ
    - 额定电流: 3.1 A 至 53.50 A
    - 饱和电流: 3.2 A 至 15.40 A
    - 自谐振频率(SRF): 6.1 MHz 至 117 MHz

    3. 产品特点和优势


    - 高温度耐受: 能够承受高达155°C的工作温度
    - 集成e-field屏蔽: 最大限度减少电磁干扰(EMI)
    - 出色的DC/DC能量存储能力: 可以工作在1 MHz至2 MHz的频率范围内
    - 低直流电阻(DCR): 在同类封装尺寸中表现出色
    - 优异的瞬态电流处理能力: 能够处理高瞬态电流而不饱和
    - AEC-Q200认证: 满足汽车应用的严格标准
    - 专利申请中: 提升性能的独特设计

    4. 应用案例和使用建议


    IHLE-3232DD-5A 广泛应用于多种场景:
    - 发动机和传动控制单元
    - 柴油喷射驱动器
    - 娱乐/导航系统中的DC/DC转换器
    - 电机噪声抑制,例如车窗雨刷、座椅加热、后视镜、加热通风系统和HID照明
    在使用IHLE-3232DD-5A 时,建议考虑散热措施以确保器件温度不超过155°C。可以通过优化电路设计、组件布局、印刷电路板(PCB)走线宽度及厚度、空气流通和其他冷却方式来实现。

    5. 兼容性和支持


    IHLE-3232DD-5A 可与其他标准电子元件兼容,广泛用于汽车电子、工业控制系统等领域。Vishay 提供全面的技术支持,包括在线设计工具和专业技术咨询(联系magnetics@vishay.com)。

    6. 常见问题与解决方案


    - 问题: 设备温度过高
    - 解决方案: 确保电路设计合理,考虑增加散热片或优化散热路径。
    - 问题: 饱和电流不足
    - 解决方案: 调整电感器的选型,选择更高饱和电流的型号。
    - 问题: 电磁干扰
    - 解决方案: 利用集成的e-field屏蔽功能,并确保正确接地。

    7. 总结和推荐


    总体而言,Vishay Dale 的IHLE-3232DD-5A 是一款高性能、高可靠性的电感器,适用于各种严苛的应用场景。其独特的特点如高温度耐受、集成e-field屏蔽和低DCR使其在市场上具有显著的竞争优势。我们强烈推荐使用此产品,特别是在需要高效、高可靠性电感解决方案的应用中。
    本文档仅供参考,产品描述和文档内容可能会发生变化。有关更多信息,请访问官方网站或联系技术支持。

IHLE3232DDERR68M5A参数

参数
容差 ±20%
直流电阻(DCR) 3.53mΩ
额定电流 21.5A
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 16.2A
自谐振频率(SRF) 51MHz
长*宽*高 9.14mm(长度)*8.99mm(高度)
通用封装 3232
安装方式 贴片安装
应用等级 汽车级

IHLE3232DDERR68M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLE3232DDERR68M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLE3232DDERR68M5A IHLE3232DDERR68M5A数据手册

IHLE3232DDERR68M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.7691
25+ ¥ 11.2888
50+ ¥ 10.7851
100+ ¥ 10.2948
250+ ¥ 10.0399
库存: 485
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 73.84
直接购买
加入购物车
