BFC242042202

产品分类: 薄膜电容
产品描述: 2.2nF ±2% 聚丙烯,金属化 630V 160V 通孔安装 7.2mm*3.5mm*8mm
供应商型号: Q-BFC242042202
供应商: 期货订购
标准整包数: 3000

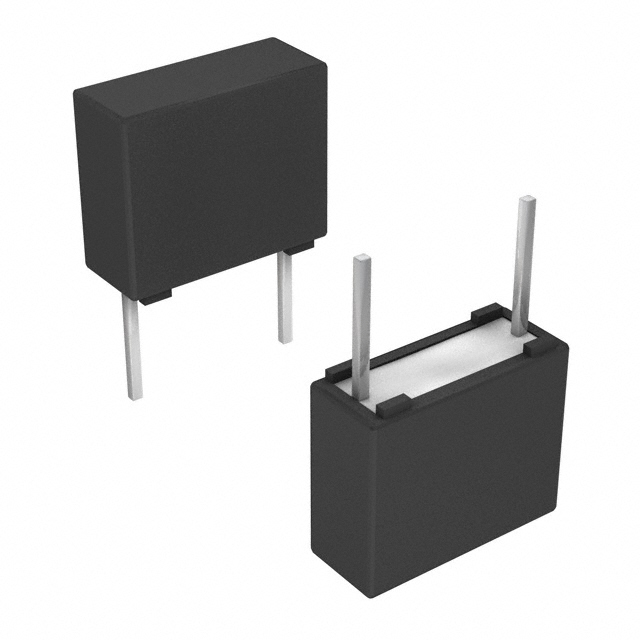

VISHAY INTERTECHNOLOGY 薄膜电容 BFC242042202

BFC242042202概述

    电子元器件产品技术手册:金属化聚丙烯薄膜电容器

    产品简介


    金属化聚丙烯薄膜电容器(型号MKP 416至420)是Vishay BCcomponents推出的一种高性能电容器。这种电容器采用聚丙烯膜作为介电材料,并通过真空沉积铝电极制成。它们具有低损耗、高频率适用性和良好的稳定性,特别适用于需要高密度电路设计的应用场合。MKP 416至420系列电容器不仅具有良好的电气性能,还符合无铅标准和RoHS指令,确保在各种环境中都能安全可靠地运行。

    技术参数


    - 介电材料:聚丙烯薄膜
    - 电极:真空沉积铝
    - 封装:阻燃塑料外壳及环氧树脂(UL 94 V-0认证)
    - 构造:单卷绕结构
    - 引线:镀锡铜线
    - 容值范围(E24系列):0.001 μF 至 1.2 μF
    - 容值精度:±5%,±2%
    - 额定电压(直流):63 V, 160 V, 250 V, 400 V, 630 V
    - 额定电压(交流):25 V, 63 V, 100 V, 125 V, 160 V
    - 峰值电压:70 V, 180 V, 280 V, 350 V, 450 V
    - 气候类别:55/085/56
    - 工作温度范围(直流):85 °C
    - 工作温度范围(交流):85 °C
    - 最高应用温度:85 °C
    - 耐久性等级:一级(长寿命)

    产品特点和优势


    1. 低损耗和高稳定性:由低接触电阻和低损耗介电材料制成,适合高频和高稳定性的应用。
    2. 小尺寸设计:适合高密度电路布局。
    3. 广泛的应用:涵盖广泛的容值范围和额定电压,适用于多种应用场合。
    4. 环保:无铅产品,符合RoHS标准。
    5. 多样化包装:提供袋装、盒装和带状包装选项。

    应用案例和使用建议


    这些电容器广泛应用于工业控制、电源管理、信号处理等领域。例如,在开关电源中可以用于滤波和稳压,而在音响系统中则可以用于音频耦合和分频网络。为了最大化这些电容器的性能,建议在安装时避免过度弯曲引线,保持良好的散热环境,并选择合适的容值以满足特定应用需求。

    兼容性和支持


    这些电容器与各种电子设备和其他电容器具有良好的兼容性。厂商提供了详尽的技术支持,包括安装指南、故障排除建议和详细的产品规格。用户可以通过联系Vishay官方客服获取进一步的帮助和支持。

    常见问题与解决方案


    1. 问题:引线损坏。
    - 解决方案:小心安装,避免过度弯曲引线。
    2. 问题:温度过高导致失效。
    - 解决方案:确保工作环境温度不超过规定值,并采取适当的散热措施。
    3. 问题:无法达到预期性能。
    - 解决方案:检查电容器是否正确安装,并根据应用要求选择合适的容值。

    总结和推荐


    MKP 416至420系列金属化聚丙烯薄膜电容器凭借其优异的性能、稳定性和多样性包装,成为多种应用场合的理想选择。特别是在需要低损耗和高频率稳定性的应用中表现出色。因此,强烈推荐这些电容器在电子电路设计中使用,以提高系统的可靠性和性能。

BFC242042202参数

参数
电容值 2.2nF
容差 ±2%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 630V
长*宽*高 7.2mm*3.5mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BFC242042202厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC242042202数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC242042202 BFC242042202数据手册

BFC242042202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.273 ¥ 2.4024
库存: 20000
起订量: 12000 增量: 3000
交货地:
最小起订量为:12000
合计: ¥ 28828.8
