首页  >  产品百科  >  293D337X96R3D2T-E3

293D337X96R3D2T-E3

产品分类: 钽电容
产品描述: 330μF ±10% 6.3V 600mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号:
供应商:
标准整包数: 0

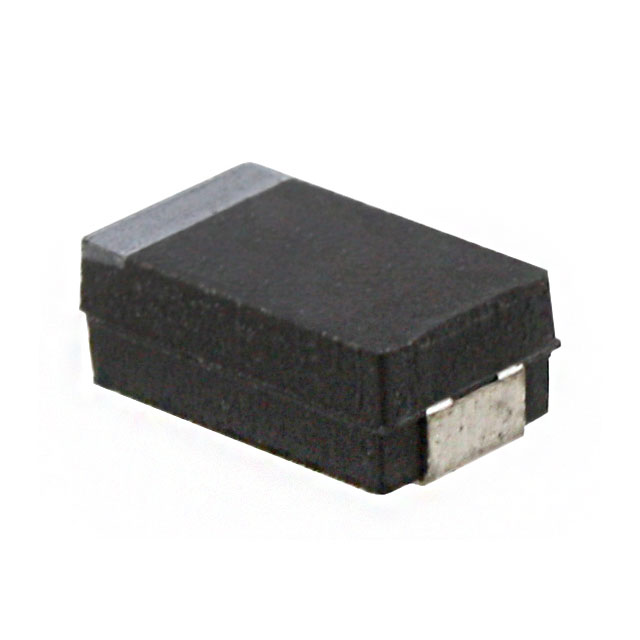

VISHAY INTERTECHNOLOGY 钽电容 293D337X96R3D2T-E3

293D337X96R3D2T-E3概述

    Vishay Sprague 293D Solid Tantalum Surface Mount Chip Capacitors

    产品简介


    Vishay Sprague的293D系列固态钽表面贴装芯片电容器是面向工业、电信基础设施及通用目的应用的专业级产品。这些电容器采用先进的模具封装技术,提供六种不同的外壳代码选择,具备卓越的电气特性和机械性能。293D系列电容器不仅符合EIA-535-BAAC标准,还通过了EIA-717认证,确保了其在高可靠性需求应用中的表现。

    技术参数


    以下是293D系列电容器的技术规格概述:
    - 电容范围:0.10 μF 至 1000 μF
    - 电压范围:4 VDC 至 75 VDC
    - 温度范围:-55 °C 至 +125 °C(85 °C以上需要降额使用)
    - 容差:± 5%,± 10%,± 20%
    - 浪涌电流测试:所有D和E壳码产品均已通过100%浪涌电流测试
    - 包装方式:多种卷带包装(如2TE3, 2WE3, 8T, 8W等),并可选择干燥包装
    - 焊接端子:标准为100%哑光锡,也可选择铅锡合金
    - 尺寸和型号:依据不同尺寸和型号,具体参数详见尺寸表
    详细技术参数见下表:
    | 容量 (μF) | 壳码 | 产品编号 | 最大直流漏电流 (μA) @ 25°C | 最大损耗因子 (%) @ 25°C, 120 Hz | 最大ESR (Ω) @ 25°C, 100 kHz | 最大纹波电流 (A) @ 100 kHz |
    ||
    | 0.10 | A | 293D225X004A | 0.5 | 6 | 7.60 | 0.10 |
    | 0.15 | A | 293D335X004A | 0.5 | 6 | 7.60 | 0.10 |
    | ... | ... | ... | ... | ... | ... | ... |
    (更多详细数据见PDF文档)

    产品特点和优势


    - 多型号选择:提供多种外壳代码和容量选择,满足不同应用场景需求。
    - 高品质保证:通过EIA-535-BAAC标准和EIA-717认证,确保了产品的高可靠性。
    - 广泛的适用性:适用于工业、电信基础设施及通用目的等多种应用场景。
    - 自动贴装兼容性:完全兼容高产量自动贴装设备,便于大规模生产和组装。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于各种控制电路和传感器模块。
    - 通信设备:在通信基站和路由器中作为滤波和储能元件。
    - 通用电路板:作为电源去耦合、储能和噪声抑制用途。
    使用建议:
    - 在高湿度环境中使用时,建议采取适当的防潮措施。
    - 高温环境下运行时需注意降额使用,避免过热损坏。
    - 对于高频应用,建议考虑增加额外的散热措施以确保最佳性能。

    兼容性和支持


    - 兼容性:与常见的高精度自动化装配线和各类电子设备兼容。
    - 厂商支持:提供详尽的技术文档和支持服务,包括在线技术支持和定期产品更新。

    常见问题与解决方案


    - Q: 如何正确识别电容器的极性?
    - A: 极性标识通常位于电容器的一个端面上,一个明显的标记带表示正极端。如果无法确认,可以通过万用表检测来确定极性。

    - Q: 电容器使用过程中温度超过推荐值怎么办?
    - A: 应当根据温度变化重新评估应用环境,必要时采取降额使用或者增加散热措施。

    总结和推荐


    综上所述,Vishay Sprague 293D系列固态钽表面贴装芯片电容器以其宽广的应用范围、稳定的性能和优异的可靠性,成为众多高要求应用场景的理想选择。推荐各行业客户在进行电源管理和信号处理等设计时优先考虑此系列产品。建议客户参考制造商提供的详尽数据表和使用说明,以充分发挥其性能优势。

    以上是对Vishay Sprague 293D系列固态钽表面贴装芯片电容器的产品介绍和技术分析。如果您有任何疑问或需要更详细的资料,请联系相关技术支持团队。

293D337X96R3D2T-E3参数

参数
电容值 330μF
ESR-等效串联电阻 600mΩ
容差 ±10%
额定电压 6.3V
工作寿命 -
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D337X96R3D2T-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D337X96R3D2T-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D337X96R3D2T-E3 293D337X96R3D2T-E3数据手册

293D337X96R3D2T-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
