首页  >  产品百科  >  VSS8D3M12HM3/H

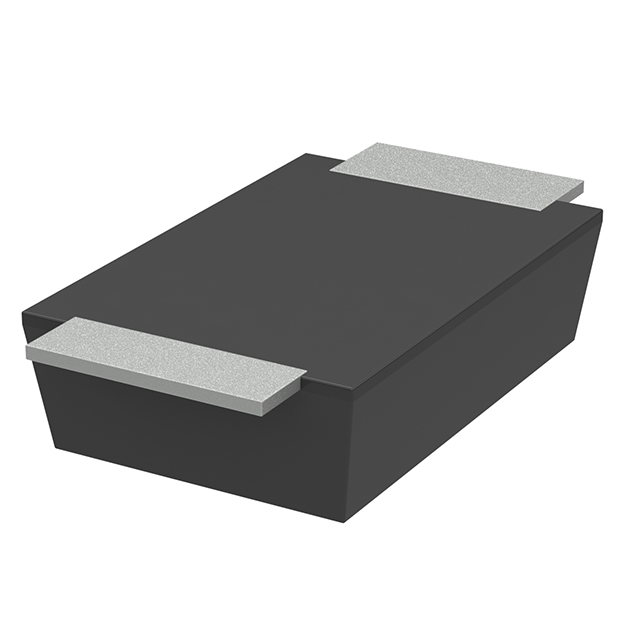

VSS8D3M12HM3/H

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 肖特基整流二极管, 3A, 120V, 表面贴装, do - 221AD封装, 2针
供应商型号: 3497275
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSS8D3M12HM3/H

VSS8D3M12HM3/H概述

    Vishay General Semiconductor VSS8D3M12 技术手册概述

    产品简介


    Vishay General Semiconductor 的 VSS8D3M12 是一款表面贴装式 TMBS®(沟槽 MOS 栅格肖特基)整流器。它专为高频率逆变器、续流、DC/DC 转换器以及商业、工业和汽车应用中的极性保护而设计。VSS8D3M12 属于 eSMP® 系列产品,具有多种优异的电气特性,使其在现代电子产品中广泛应用。

    技术参数


    VSS8D3M12 的主要技术参数如下:
    - 最大重复峰值反向电压 (VRRM): 120 V
    - 最大平均正向整流电流 (IF(AV)): 3 A
    - 峰值正向浪涌电流 (IFSM): 60 A (8.3 ms 单半正弦波叠加)
    - 正向压降 (VF) @ 3 A (125 °C): 0.61 V
    - 最大工作结温 (TJ): 175 °C
    - 封装类型: SlimSMAW (DO-221AD)
    该器件还符合严格的环境标准,如 J-STD-020 的 MSL 级别 1,最高峰值 260 °C。同时,符合 J-STD-002 和 JESD 22-B102 标准的锡铅焊料终端使其具有良好的可焊性。

    产品特点和优势


    VSS8D3M12 具备以下几个显著特点:
    - 低轮廓封装,便于在空间受限的应用中使用
    - 符合 MSL 级别 1,能够承受高达 260 °C 的温度峰值
    - AEC-Q101 资格认证,适合汽车应用
    - 与 SOD-128 封装外形兼容,有助于替换现有设计
    - 高温下的低正向压降 (VF),确保高效率
    这些特点使 VSS8D3M12 在高频应用中表现出色,同时在极端环境中仍能保持稳定运行,从而提升了产品的市场竞争力。

    应用案例和使用建议


    VSS8D3M12 主要应用于高频率逆变器、续流、DC/DC 转换器及极性保护等领域。例如,在汽车应用中,它可以用于电池管理系统或电源转换电路,提供高效的极性保护和电流整流。
    在使用时,需要特别注意以下几点:
    - 安装时应确保铜箔面积足够,以保证散热效果。根据制造商建议,安装在推荐的铜箔区域,以减少热阻。
    - 使用适当的焊接工艺,确保锡铅焊料终端与 PCB 良好的粘接性。

    兼容性和支持


    VSS8D3M12 可与 SOD-128 封装外形兼容,便于替换现有的 SOD-128 设计。此外,该产品符合 AEC-Q101 资格认证,非常适合汽车应用。对于技术问题,Vishay 提供了多种支持渠道,包括电子邮件技术支持(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com),帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方法:
    - Q:如何确保安装时的焊接质量?
    A: 使用 J-STD-002 和 JESD 22-B102 标准的锡铅焊料终端,严格按照制造商提供的安装指南进行操作。

    - Q:如何处理热管理问题?
    A: 确保安装在推荐的铜箔区域,并使用有效的散热设计。具体参考手册中的热阻图表。

    总结和推荐


    综上所述,Vishay General Semiconductor 的 VSS8D3M12 是一款高效、可靠的表面贴装式整流器,适用于多种高频率应用。其低正向压降、高重复峰值反向电压及优异的环境适应性使其在市场上具备显著的竞争优势。建议在需要高效率和稳定性的场合下优先选择此产品。

VSS8D3M12HM3/H参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 300μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
通用封装 DO-221AD
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

VSS8D3M12HM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSS8D3M12HM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSS8D3M12HM3/H VSS8D3M12HM3/H数据手册

VSS8D3M12HM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5389
100+ ¥ 1.4205
500+ ¥ 1.3258
1000+ ¥ 1.3258
库存: 9734
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.69
直接购买
加入购物车
