WKP472MCPERUKR

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 760V(AC) 通孔安装 18mm*6mm*21mm
供应商型号: AV-A-SGUWKP472MCPERUK
供应商: Avnet
标准整包数: 500
VISHAY INTERTECHNOLOGY 陶瓷电容 WKP472MCPERUKR

WKP472MCPERUKR概述

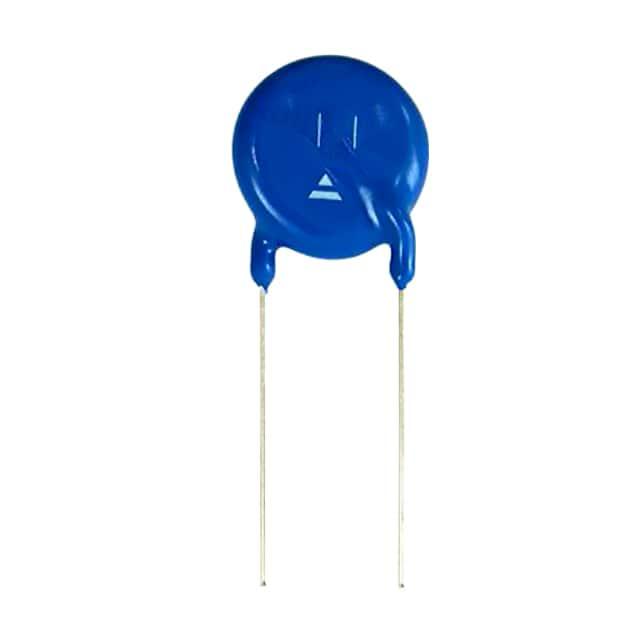

    Vishay Draloric WKP Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    WKP系列陶瓷电容器是一款适用于交流线路的安全型电容器,专门设计用于满足严格的工业标准和要求。此系列电容器采用双面镀银陶瓷盘片制造,具有高可靠性、广泛的应用范围和多种引线样式选择。WKP系列适用于X1(760VAC)和Y1(500VAC)等级,可应用于跨线、旁路、天线耦合以及EMI/RFI抑制和滤波等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | X1:760VAC @ 50Hz;Y1:500VAC @ 50Hz |
    | 电容范围 | 33pF 至 4.7nF |
    | 电容容差 | ±10% 或 ±20% |
    | 绝缘电阻 | ≥10000 MΩ @ 500VDC (60秒) |
    | 漏电流 | 470pF时,典型值为4000VAC下10μA |
    | 阻抗 | 在1MHz频率下,典型值为0.1Ω |
    | 工作温度范围 | -40°C至+125°C |
    | 封装类型 | 直径8.0mm,厚度6.0mm,引线间距10.0mm或12.5mm |

    3. 产品特点和优势


    WKP系列电容器的主要特点是:
    - 高可靠性:通过多项国际认证,如IEC 60384-14.4、UL 60384-14.1、CSA E60384-1:03、CSA E60384-14:09等,确保了产品的长期稳定性和耐用性。
    - 宽泛的电容值选择:覆盖从33pF到4.7nF的范围,适合多种应用场景。
    - 多种引线样式:提供直式和弯式引线,适应不同的安装需求。
    - 符合环保标准:材料分类遵循RoHS标准,确保环保合规。

    4. 应用案例和使用建议


    WKP系列电容器广泛应用于以下几个领域:
    - EMI/RFI抑制和滤波:可用于电磁干扰和射频干扰的抑制及过滤。
    - 天线耦合:作为天线的耦合元件,确保信号传输的有效性。
    - 电源线路旁路:在电源线路中起到旁路作用,提高系统的稳定性和效率。
    使用建议:
    - 根据具体应用选择合适的电容值和封装类型,以满足不同场景下的需求。
    - 考虑安装空间和引线方向,确保电容器的正确安装。
    - 定期检测绝缘电阻和阻抗,以确保电容器始终处于最佳工作状态。

    5. 兼容性和支持


    WKP系列电容器与其他标准的电子元件和设备具有良好的兼容性,可以方便地集成到现有的电路设计中。厂商提供详尽的技术支持,包括文档、应用指南和售后服务。如果您需要更多帮助,可以通过slcap@vishay.com联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 检查焊接和安装是否牢固;确认周围环境无强烈干扰 |
    | 绝缘电阻过低 | 更换新电容器;检查是否存在湿气或腐蚀 |
    | 阻抗不匹配 | 确认电路设计是否符合标准;调整相关参数 |

    7. 总结和推荐


    综上所述,Vishay Draloric WKP系列陶瓷电容器凭借其高可靠性、宽泛的电容值选择和广泛的适用性,成为工业应用的理想选择。其卓越的性能和广泛的应用范围使其在市场上具有很强的竞争力。推荐在需要高性能电容器的场合选用此产品,特别是在要求严格的应用环境中。

WKP472MCPERUKR参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 18mm*6mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP472MCPERUKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP472MCPERUKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP472MCPERUKR WKP472MCPERUKR数据手册

WKP472MCPERUKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
