715C20KTT20

产品分类: 陶瓷电容
产品描述: 200pF ±20% N4700 20KV,14KV(AC) 螺纹安装 21mm*23mm*23mm
供应商型号: 3580757
供应商: 海外现货
标准整包数: 1

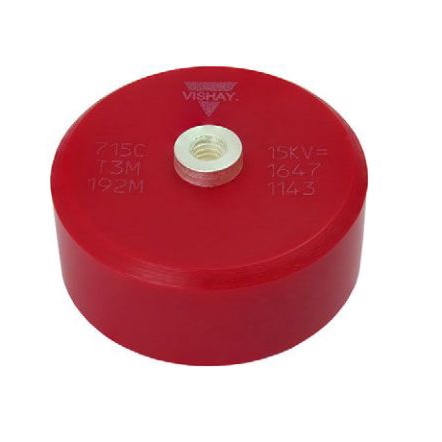

VISHAY INTERTECHNOLOGY 陶瓷电容 715C20KTT20

715C20KTT20概述

    Vishay Cera-Mite 715C 系列高压陶瓷电容器技术手册解析

    1. 产品简介


    产品类型: 高压陶瓷电容器
    主要功能: 适用于直流和交流电路的电容储能和滤波,具有较高的电压耐受能力
    应用领域: 高压电源、CO2激光器、X射线设备、焊接设备及工业应用等

    2. 技术参数


    | 参数 | 值 |

    | 工作电压范围 | 10 kVDC 至 50 kVDC |
    | 额定电压 | 10 kVDC (7 kVRMS) |
    15 kVDC (10 kVRMS) |
    20 kVDC (14 kVRMS) |
    30 kVDC (20 kVRMS) |
    40 kVDC (27 kVRMS) |
    50 kVDC (34 kVRMS) |
    | 电容范围 | 100 pF 至 8 nF |
    | 电容公差 | ± 20 % |
    | 额定温度范围 | -30 °C 至 +85 °C |
    | 最大工作电流 | 充电电流限制在 50 mA 内 |
    | 材料 | N4700 (T3M)类1锶基陶瓷 |
    | 标称温度系数 | ΔC/C0 = -4700 ppm/K ± 1000 ppm/K (20 °C 至 +85 °C) |

    3. 产品特点和优势


    - 低损耗因子: 损耗因子仅为 0.2%(1 kHz)
    - 高绝缘电阻: 绝缘电阻最低为 200,000 MΩ 或 1000 ΩF
    - 低电感: 由于是单层陶瓷电容器设计,电感极低
    - 出色的耐热性和机械稳定性: 在 -30 °C 至 +85 °C 的温度范围内稳定工作
    - 耐电晕: 能够承受高达 5 pC 的电晕极限电压
    - 环氧涂层保护: 提供额外的物理和化学防护

    4. 应用案例和使用建议


    应用案例:
    - 高压电源: 用于需要高压储存的电源系统
    - CO2激光器: 为激光设备提供稳定的电容存储
    - X射线设备: 保证在高电压下的稳定工作
    - 焊接设备: 适用于工业级焊接设备的电容需求
    使用建议:
    - 确保按照规定的电压等级进行使用,避免超过最大额定值。
    - 定期检查绝缘电阻和电晕水平,以确保电容器正常运行。
    - 为了更好的机械稳定性和电气连接,建议使用8-32号螺丝进行固定。

    5. 兼容性和支持


    - 安装兼容性: 该型号提供了多种安装选项,包括螺纹终端安装方式。
    - 技术支持: 如有疑问,可联系技术支持团队 powcap@vishay.com 获取帮助。
    - 文档资源: 更多信息请参考官网文档,如 www.vishay.com/doc?23140 和 www.vishay.com/doc?99912

    6. 常见问题与解决方案


    - 问题: 绝缘电阻下降
    解决方法: 检查是否存在外部污染,如湿气、灰尘或化学物质,及时清洁。
    - 问题: 损耗因子增加
    解决方法: 重新校准测量仪器或更换新的电容器,确保使用频率在规定范围内。

    7. 总结和推荐


    总体来看,Vishay Cera-Mite 715C系列电容器具备优异的电气特性和可靠性,在高压工业应用中表现出色。其低损耗因子、高绝缘电阻和耐温性使其成为高压电源和相关设备的理想选择。建议在需要稳定高压电容存储的应用中优先考虑此系列产品。

715C20KTT20参数

参数
电容值 200pF
容差 ±20%
温度系数 N4700
额定电压 20KV,14KV(AC)
长*宽*高 21mm*23mm*23mm
安装方式 螺纹安装

715C20KTT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

715C20KTT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 715C20KTT20 715C20KTT20数据手册

715C20KTT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 322.9505
3+ ¥ 301.4205
5+ ¥ 301.4205
10+ ¥ 296.038
20+ ¥ 290.6555
50+ ¥ 290.6555
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 322.95
