首页  >  产品百科  >  293D686X0010D2TE3

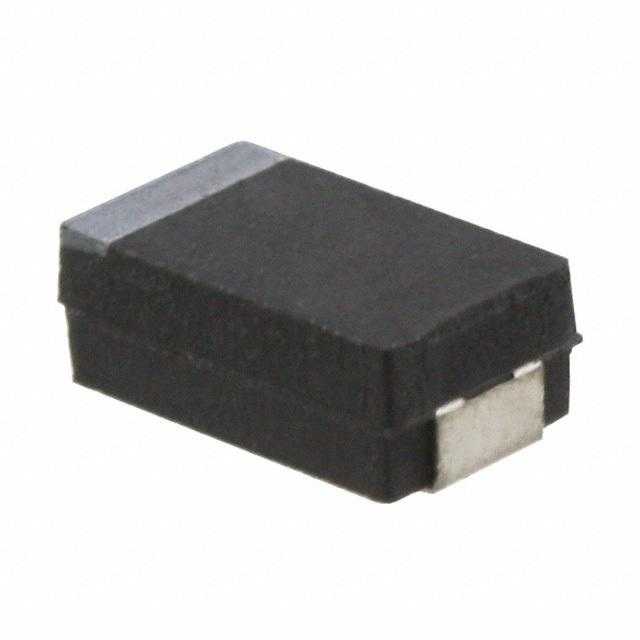

293D686X0010D2TE3

产品分类: 钽电容
产品描述: 68μF ±20% 10V 700mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: M-293D686X0010D2TE3
供应商: Future
标准整包数: 500
VISHAY INTERTECHNOLOGY 钽电容 293D686X0010D2TE3

293D686X0010D2TE3概述

    Vishay Sprague TANTAMOUNT™ Tantalum Surface Mount Chip Capacitors

    产品简介


    Vishay Sprague 的 TANTAMOUNT™ 系列表面贴装钽电容器是一种高可靠性的工业级产品,适用于广泛的应用领域。这类电容器以优质的制造工艺和卓越的性能而著称,非常适合电信基础设施、通用工业应用等领域的需求。

    技术参数


    - 工作温度范围: -55°C 至 +125°C(超过 85°C 需要降额)
    - 电容范围: 0.10 µF 至 1000 µF
    - 容差: ±5%,±10%,±20%
    - 电压等级: 4 VDC 至 75 VDC
    - 封装尺寸: 提供六种封装尺寸(A、B、C、D、E、R)
    - 认证: 符合 EIA-535-BAAC 和 EIA-717 规范

    产品特点和优势


    - 多样化封装:提供六种不同封装尺寸,满足各种应用需求。
    - 自动组装兼容:完全符合高容量自动贴片设备要求。
    - 机械性能优越:通过 EIA-535-BAAC 机械和性能要求测试。
    - 湿度敏感度低:属于 LSI 等级 1。
    - 可追溯性高:具有光学字符识别 (OCR) 资格认证。

    应用案例和使用建议


    TANTAMOUNT™ 系列电容器广泛应用于工业控制设备、电信基础设施、以及通用电子产品。例如,在电信设备中作为电源滤波器使用时,可以显著提高信号质量;在工业自动化控制系统中,能够提升系统的稳定性和可靠性。
    使用建议:确保在高温环境下(超过 85°C)正确进行电压降额操作,以延长使用寿命。同时,在安装过程中注意极性标识,避免反接损坏电容器。

    兼容性和支持


    这些电容器采用全铅锡合金或无铅端子,可与多种标准 PCB 组件兼容。制造商提供了详细的安装指南和技术支持服务,帮助客户高效地集成这些组件。

    常见问题与解决方案


    - 问题: 安装过程中发生损坏。
    - 解决方案: 确保极性正确,检查焊接条件,避免过热或过度焊接压力。

    - 问题: 在高温下性能下降。
    - 解决方案: 使用更高温度等级的型号,确保按照推荐条件进行降额使用。

    总结和推荐


    Vishay Sprague 的 TANTAMOUNT™ 系列表面贴装钽电容器凭借其广泛的温度适应性、高度的机械稳定性以及与多种设备的高兼容性,在众多工业和电信应用中表现出色。对于需要高可靠性、良好电容性能的场合,这款产品是理想的选择。因此,我们强烈推荐这一系列电容器用于高性能的电子系统设计中。

293D686X0010D2TE3参数

参数
电容值 68μF
容差 ±20%
额定电压 10V
工作寿命 -
ESR-等效串联电阻 700mΩ
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售

293D686X0010D2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D686X0010D2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D686X0010D2TE3 293D686X0010D2TE3数据手册

293D686X0010D2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1669 ¥ 1.4101
1500+ $ 0.1595 ¥ 1.3478
2500+ $ 0.1584 ¥ 1.3385
5000+ $ 0.1562 ¥ 1.3199
10000+ $ 0.1529 ¥ 1.292
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 705.05
