首页  >  产品百科  >  PTF56100K00BZEB

PTF56100K00BZEB

产品分类: 通孔电阻
产品描述: 100KΩ ±0.1% 125mW ±5ppm/℃ 通孔安装 6.35mm(长度)
供应商型号: TS-PTF56100K00BZEB
供应商: 海外现货
标准整包数: 1000

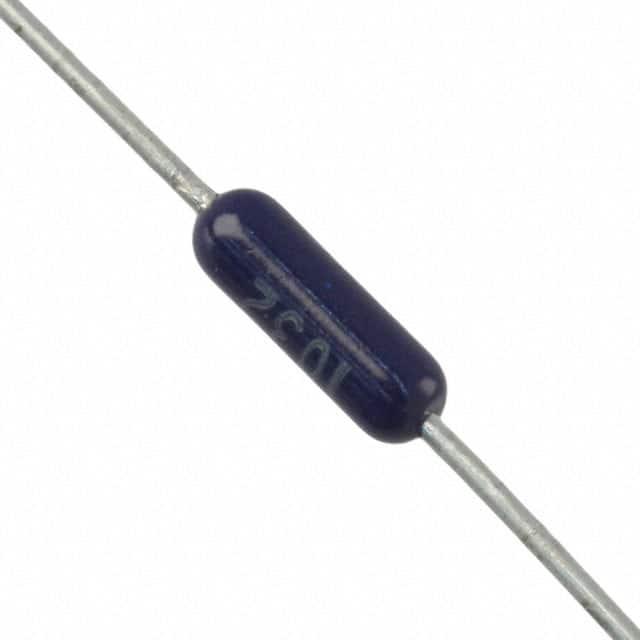

VISHAY INTERTECHNOLOGY 通孔电阻 PTF56100K00BZEB

PTF56100K00BZEB概述

    Vishay Dale Metal Film Resistors: High Precision and Stability

    1. 产品简介


    Vishay Dale 提供的金属膜电阻是一种高精度和高稳定性的轴向电阻。这些电阻主要用于各种高要求的应用场合,例如精密测量仪器、工业控制设备、通信设备及汽车电子等领域。它们以优异的温度系数、低噪声和高频率特性著称,可以替代传统的绕线电阻。

    2. 技术参数


    金属膜电阻的主要技术参数如下:
    | 参数 | 单位 | PTF51 | PTF56 | PTF65 |
    | :: | :: | :: | :: | :: |
    | 额定功率(85°C) | W | 0.05 | 0.125 | 0.25 |
    | 极限元件电压 | V | 200 | 300 | 500 |
    | 绝缘电压(最小值) | Veff | > 500 | > 500 | > 500 |
    | 热阻 | K/W | < 1300 | < 520 | 260 |
    | 轴向终端强度 | N | > 150 | > 50 | > 50 |
    | 绝缘电阻 | Ω | ≥ 1011 | ≥ 1011 | ≥ 1011 |
    | 工作温度范围 | °C | -55 到 +150 | -55 到 +150 | -55 到 +150 |

    3. 产品特点和优势


    - 极低温度系数:金属膜电阻具有非常低的温度系数,这使得其在不同温度下保持较高的稳定性。
    - 低噪声和电压系数:噪声和电压系数均较低,这提高了其在信号处理应用中的性能。
    - 高频特性优良:这些电阻适用于高频电路,特别是在需要低相位偏移和高带宽的应用中。
    - 优异的防潮性能:特殊配方的环氧涂层提供了卓越的防潮保护,确保了长期稳定的工作性能。
    - 兼容表面贴装产品:若需表面贴装产品,请参考 Vishay Dale 的 PSF 数据表。

    4. 应用案例和使用建议


    - 高精度测量仪器:这些电阻在高精度测量设备中表现出色,能够在广泛的温度范围内保持稳定的电阻值。
    - 工业控制系统:在工业控制系统中,这些电阻可以用于需要高可靠性和稳定性的场合。
    - 汽车电子:在汽车电子系统中,金属膜电阻可以在恶劣的环境中提供可靠的性能。
    使用建议:
    - 在高功率运行时,注意负载寿命的变化,根据实际应用选择合适的功率等级。
    - 为保证最佳性能,建议在 -20°C 至 +85°C 的温度范围内使用,超过此范围时需要考虑温度系数的变化。

    5. 兼容性和支持


    - 兼容性:这些电阻与多种电子元器件和其他设备兼容,适用于广泛的应用场景。
    - 技术支持:如需更多信息和技术支持,请联系 Vishay 官方邮箱 ff2aresistors@vishay.com。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 温度系数过高 | 选用温度系数更低的型号,例如使用 Z 系列型号 |
    | 负载寿命不足 | 降低工作功率或选择更高额定功率的型号 |
    | 潮湿环境下性能下降 | 使用更好的封装方式,例如使用带环氧涂层的产品 |

    7. 总结和推荐


    综上所述,Vishay Dale 的金属膜电阻凭借其出色的温度稳定性、低噪声、高可靠性以及优良的防潮性能,在精密测量和工业控制领域中具有显著的优势。这些电阻非常适合高精度和高稳定性要求的应用场景。总体而言,我们强烈推荐 Vishay Dale 的金属膜电阻作为高精度电子设计的首选产品。

PTF56100K00BZEB参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±5ppm/℃
长*宽*高 6.35mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

PTF56100K00BZEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTF56100K00BZEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PTF56100K00BZEB PTF56100K00BZEB数据手册

PTF56100K00BZEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.538 ¥ 30.073
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
