597D337X06R3V2T

产品分类: 钽电容
产品描述: 330μF ±20% 6.3V 38mΩ 2917 贴片安装 7.6mm*4.4mm*2mm
供应商型号: 1565105
供应商: 海外现货
标准整包数: 1

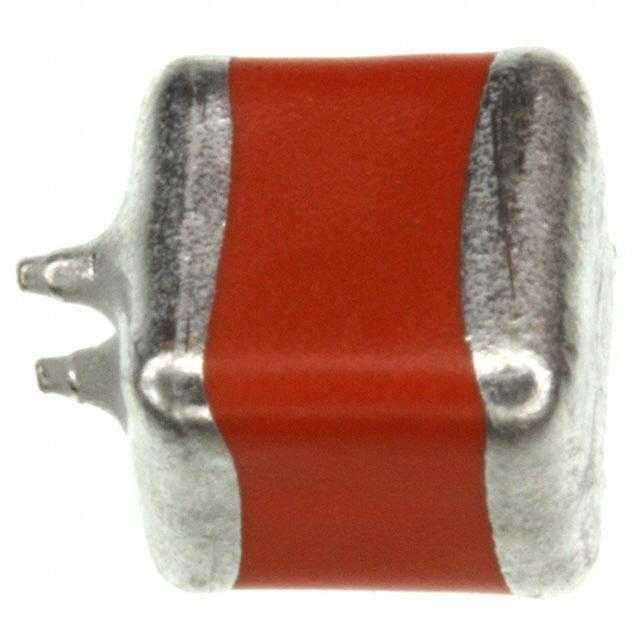

VISHAY INTERTECHNOLOGY 钽电容 597D337X06R3V2T

597D337X06R3V2T概述

    固态钽电容器:TANTAMOUNT™ 系列

    1. 产品简介


    Vishay Sprague公司生产的TANTAMOUNT™系列固态钽电容器,以其出色的低ESR(等效串联电阻)和最大CV性能而著称。该系列产品适用于消费电子、工业电子、汽车电子、军事及航空航天等多个领域。固态钽电容器因其体积效率高、电气参数稳定、可靠性强及寿命长等特点,在各类电子设备中被广泛应用。

    2. 技术参数


    - 工作温度范围: -55°C 至 +125°C(在85°C以上需要电压降额)
    - 电容范围: 10 μF 至 2200 μF
    - 容差: ±10%,±20% 标准
    - 额定电压: 4 VDC 至 75 VDC
    - 湿润敏感等级: 2a
    - 安装方式: 表面贴装
    技术规格表格
    | 容量 (μF) | 额定电压 (V) | 最大DCL (μA) | 最大DF (%) | 最大ESR (mΩ) | 最大纹波电流 (A) |
    |
    | 470 | 4 | 19 | 8 | 60 | 2.2 |
    | 680 | 4 | 27 | 6 | 25 | 2.9 |
    | 1000 | 4 | 40 | 8 | 20 | 3.3 |
    | 1500 | 4 | 60 | 8 | 24 | 2.9 |

    3. 产品特点和优势


    - 新尺寸选择: 新增了多种尺寸选项,以适应更多应用需求。
    - 引脚终止: 引脚终止可选100%锡(标准),或锡铅合金(特殊订单)。
    - 极低的ESR: 极低的等效串联电阻,适合高频应用。
    - 满负荷脉冲电流: 可承受高达3.7A的纹波电流。
    - 100%浪涌电流测试: 确保产品质量。
    - 符合材料分类: 符合RoHS标准,环保安全。

    4. 应用案例和使用建议


    该系列产品适用于多种应用场合,如开关电源、变频器、汽车电子、通信设备等。特别是在需要高效能、高稳定性的电路中表现优异。例如,在开关电源设计中,可以作为滤波电容使用,有效抑制输入和输出的纹波电压,提高系统的稳定性和可靠性。建议在使用时注意散热,确保工作温度不超过允许范围,避免过热影响使用寿命。

    5. 兼容性和支持


    该产品与各种表面贴装技术兼容,适合主流PCB组装工艺。Vishay Sprague提供详细的技术文档和支持,包括RoHS合规信息、封装尺寸等,以方便客户进行选型和应用设计。

    6. 常见问题与解决方案


    - 问题: 如何判断电容是否损坏?
    - 解决方案: 检查电容是否有明显的物理损伤或漏液现象,如果外观正常但电路无法正常工作,则可能需要测量其电容值和ESR来确认。

    - 问题: 电容在高温环境下使用是否会失效?
    - 解决方案: 在85°C以上的温度环境中使用时,必须进行电压降额处理,以防止电容因过热而失效。

    7. 总结和推荐


    TANTAMOUNT™系列固态钽电容器凭借其出色的性能和广泛应用特性,在市场上具备很强的竞争力。无论是在高频率电路还是需要高性能的应用中,都能展现出色的表现。强烈推荐使用该系列产品,特别是对于需要高可靠性和长寿命的应用场景。

597D337X06R3V2T参数

参数
电容值 330μF
ESR-等效串联电阻 38mΩ
容差 ±20%
额定电压 6.3V
工作寿命 -
长*宽*高 7.6mm*4.4mm*2mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

597D337X06R3V2T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

597D337X06R3V2T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 597D337X06R3V2T 597D337X06R3V2T数据手册

597D337X06R3V2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.3968
50+ ¥ 42.6218
100+ ¥ 42.6218
250+ ¥ 41.8469
500+ ¥ 41.8469
1000+ ¥ 41.8469
5000+ ¥ 41.8469
10000+ ¥ 41.8469
库存: 383
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.39
