VJ0805D101JXPAJ

产品分类: 陶瓷电容
产品描述: 100pF ±5% C0G(NP0) 250V 0805 贴片安装 2mm*1.25mm*1.45mm
供应商型号: 2507686
供应商: 海外现货
标准整包数: 10

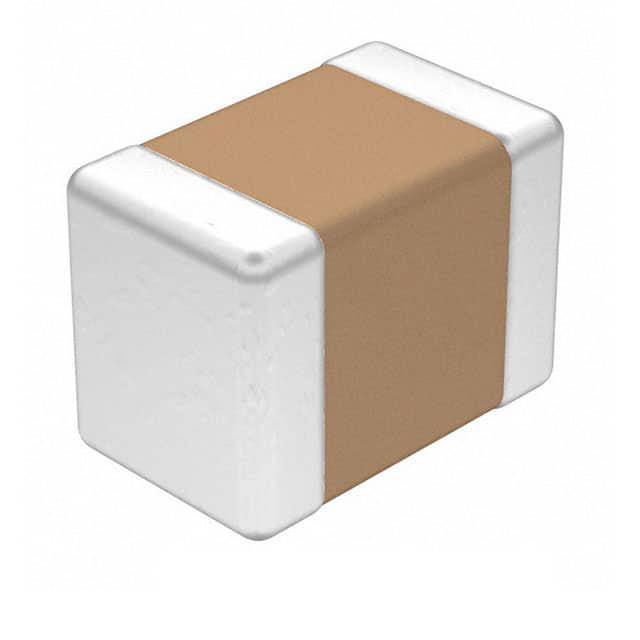

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805D101JXPAJ

VJ0805D101JXPAJ概述

    VJ HIFREQ 系列多层陶瓷贴片电容器技术手册

    产品简介


    VJ HIFREQ 系列是 Vishay Vitramon 公司推出的一款高性能表面贴装多层陶瓷贴片电容器,适用于高频率应用。该系列产品具有体积小、高可靠性及出色的电气性能等特点,广泛应用于通信、医疗设备、军事及无线设备等多个领域。

    技术参数


    - 封装尺寸: 0402, 0603, 0805
    - 电压范围: 25 VDC 至 250 VDC
    - 温度系数: C0G (D): 0 ppm/°C ± 30 ppm/°C(从 -55°C 至 +150°C)
    - 容值范围:
    - 0402: 0.1 pF 至 82 pF
    - 0603: 0.1 pF 至 470 pF
    - 0805: 0.1 pF 至 1.5 nF
    - 损耗因子 (DF):
    - C0G (D): 0.05%(最大值)在 1.0 VRMS 和 1 MHz 下
    - C0G (D): 0.05%(最大值)在 1.0 VRMS 和 1 kHz 下(对于大于 1000 pF 的值)
    - 老化率: 0% 每十进制
    - 绝缘电阻 (IR):
    - 在 +25°C 和额定电压下,最小值为 100,000 MΩ 或 1000 μF,以较小者为准
    - 在 +125°C 和额定电压下,最小值为 10,000 MΩ 或 100 μF,以较小者为准

    产品特点和优势


    - 非磁性铜终止:特别适合需要低电磁干扰的应用场景。
    - 可靠的贵金属电极系统:增强了耐久性和稳定性。
    - 高可靠性设计:采用先进的材料和技术工艺,确保在高场强下的长期可靠性能。
    - 适用广泛:适用于多种高频应用,包括 RF 和微波通信、宽带通信、卫星通信等领域。

    应用案例和使用建议


    - 应用场景:
    - RF 和微波应用
    - 卫星通信系统
    - 基站设备
    - 医疗仪器和测试设备
    - 军事雷达和通信系统
    - 无线设备
    - 使用建议:
    - 根据具体应用选择合适的封装尺寸和容值,例如,若需高频信号处理,则选择 0402 封装。
    - 考虑工作环境条件,确保在规定的温度范围内使用,避免超出额定电压。
    - 在高频电路设计中,注意元件布局,尽量减少寄生效应。

    兼容性和支持


    - 兼容性:
    - 与多种标准 SMT 设备兼容。
    - 提供三种不同的终止选项:非磁性铜屏障、银钯合金和镍屏障镀锡铅。
    - 支持:
    - 可通过 mlccrf@vishay.com 获得技术支持。
    - 提供详细的选型图表和应用指南,帮助客户快速找到合适的产品。

    常见问题与解决方案


    - 问题1: 高频应用时,电容值变化较大。
    - 解决方案: 检查应用环境的温度变化,并调整布局以减少寄生效应。
    - 问题2: 使用过程中发现漏电流增大。
    - 解决方案: 检查应用环境的温度和湿度,确保在规定的工作条件下使用。
    - 问题3: 无法满足所需电压等级。
    - 解决方案: 查看产品选型图表,根据应用需求选择合适的电压等级。

    总结和推荐


    VJ HIFREQ 系列多层陶瓷贴片电容器凭借其卓越的电气性能、高可靠性以及广泛的适用范围,在高频应用领域表现优异。特别适合于对性能要求较高的通信、医疗和军事设备。总体而言,该系列产品是一款值得信赖的优质电容器选择,强烈推荐给需要高性能电容器的用户。

VJ0805D101JXPAJ参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm*1.25mm*1.45mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0805D101JXPAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805D101JXPAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805D101JXPAJ VJ0805D101JXPAJ数据手册

VJ0805D101JXPAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.1301
100+ ¥ 1.5858
400+ ¥ 1.5061
库存: 5155
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 158.58
