593D476X9010C2TE3

产品分类: 钽电容
产品描述: 47μF ±10% 10V 300mΩ 2312 贴片安装 6mm*3.2mm*2.79mm
供应商型号: AV-A-593D476X9010C2TE3
供应商: Avnet
标准整包数: 500

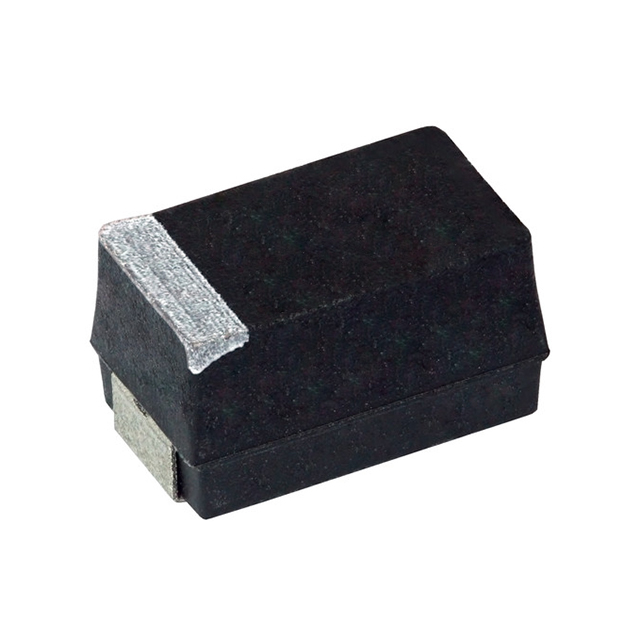

VISHAY INTERTECHNOLOGY 钽电容 593D476X9010C2TE3

593D476X9010C2TE3概述

    Vishay Sprague 593D TANTAMOUNT™ Tantalum Capacitors

    1. 产品简介


    产品类型:固态钽表面贴装芯片电容器
    主要功能:低ESR(等效串联电阻)
    应用领域:工业、电信基础设施、通用应用

    2. 技术参数


    性能参数:
    - 温度范围:-55°C 至 +125°C
    - 容值范围:0.47 μF 至 680 μF
    - 容值精度:±5%、±10%、±20%
    - 电压范围:4 VDC 至 50 VDC
    - 浪涌电流测试:C、D 和 E 尺寸外壳的100%测试
    - 额定功率:A、B、C、D、E 各种尺寸分别具有不同的最大允许功耗
    电气特性:
    - 工作温度范围:-55°C 至 +125°C
    - 额定功率:不同型号的额定功率从 0.075 W 到 1.6 W 不等
    封装尺寸:
    - A 尺寸:0.126" x 0.063" x 0.063" (3.2mm x 1.6mm x 1.6mm)
    - B 尺寸:0.138" x 0.110" x 0.075" (3.5mm x 2.8mm x 1.9mm)
    - C 尺寸:0.236" x 0.126" x 0.098" (6.0mm x 3.2mm x 2.5mm)
    - D 尺寸:0.287" x 0.169" x 0.110" (7.3mm x 4.3mm x 2.8mm)
    - E 尺寸:0.287" x 0.169" x 0.157" (7.3mm x 4.3mm x 4.0mm)

    3. 产品特点和优势


    - 低ESR:具有优秀的低ESR特性,使得这些电容器适用于高效率开关电源和DC/DC转换器。
    - 五种外壳代码:提供多种尺寸选择,满足不同应用需求。
    - 高纹波电流承载能力:适合高电流应用。
    - 自动贴装兼容性:完全兼容高产量自动贴片设备。
    - 符合行业标准:已通过 EIA-717 认证,符合严格的机械和性能要求。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统:在恶劣环境下稳定运行。
    - 电信基础设施:提供高效稳定的电源管理。
    - 通用目的:适用于多种电子设备和电路设计。
    使用建议:
    - 根据具体应用需求选择合适的电压等级和容值。
    - 在高温环境下需注意降额使用以确保安全。
    - 选用适当的封装尺寸以适应电路板布局需求。

    5. 兼容性和支持


    - 兼容性:该系列产品与大多数高产量自动贴片设备兼容。
    - 支持和维护:Vishay 提供详尽的技术文档和支持服务,包括常见问题解答和产品选型指南。

    6. 常见问题与解决方案


    - Q:如何选择合适的容值和电压等级?
    A: 应根据实际应用需求选择合适的容值和电压等级,参考制造商的建议或使用其提供的选型工具。
    - Q:如何处理高温环境下的使用?
    A: 在高温环境中,需要适当降低工作电压来确保电容器的安全可靠运行。

    7. 总结和推荐


    综合评估:
    - 主要优点:低ESR、高可靠性、广泛的适用范围和易于集成的特性。
    - 市场竞争力:在高效率电源管理和通用电子产品中有显著的竞争优势。
    推荐:
    - 非常推荐用于需要高可靠性、高性能和高电流承载能力的应用场合。

593D476X9010C2TE3参数

参数
电容值 47μF
工作寿命 -
ESR-等效串联电阻 300mΩ
容差 ±10%
额定电压 10V
长*宽*高 6mm*3.2mm*2.79mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

593D476X9010C2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

593D476X9010C2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 593D476X9010C2TE3 593D476X9010C2TE3数据手册

593D476X9010C2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2309 ¥ 2.0431
1500+ $ 0.2208 ¥ 1.9543
2500+ $ 0.2143 ¥ 1.8966
5000+ $ 0.2006 ¥ 1.7752
8000+ $ 0.1949 ¥ 1.7248
12000+ $ 0.1879 ¥ 1.6631
22000+ $ 0.1814 ¥ 1.6051
库存: 8000
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1021.55
