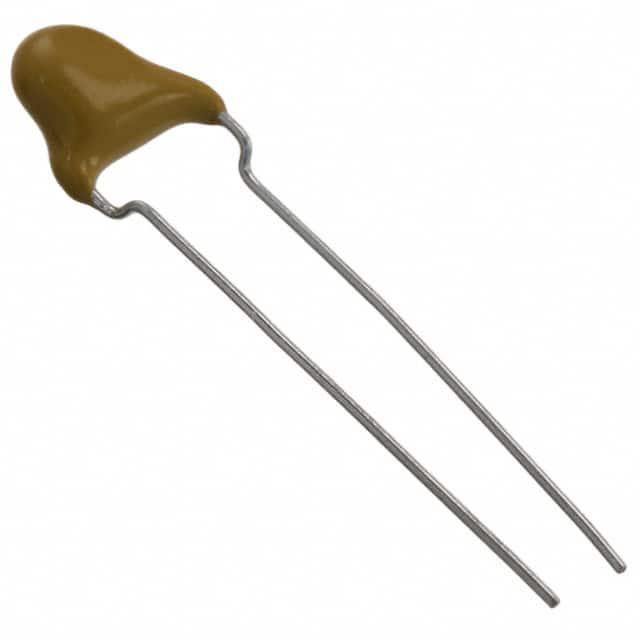

VY2222M31Y5VS63V7

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5V(F) 300V(AC) 通孔安装 8mm*5mm*12mm
供应商型号: 2677047
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2222M31Y5VS63V7

VY2222M31Y5VS63V7概述

    VY2 Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    产品类型:VY2系列交流线端陶瓷电容是适用于工业和消费电子应用的高性能安全电容器。该系列产品包括X1和Y2等级,适用于440VAC(X1)和300VAC(Y2)的电压环境。它们主要应用于电源滤波、电磁干扰(EMI)/射频干扰(RFI)抑制以及天线耦合等领域。
    主要功能:通过内部陶瓷介质和银电极,VY2系列能够提供可靠的电容存储功能,并具备高可靠性。此外,该系列电容支持直插式(inline)和弯折式(kinked)引脚配置,以满足不同应用需求。
    应用领域:广泛应用于电源供应、电路保护、信号处理、天线耦合等场合,特别是在要求高可靠性和耐高温环境的应用中表现出色。

    2. 技术参数


    | 参数 | 描述 |

    | 电压等级 | X1: 440 VAC (50 Hz), Y2: 300 VAC (50 Hz) |
    | 额定直流电压 | 1000 VDC |
    | 温度范围 | -40 °C 到 +125 °C |
    | 绝缘电阻 | ≥ 10,000 MΩ |
    | 容量范围 | 10 pF 到 0.01 μF |
    | 耐压测试 | 2600 VAC, 50 Hz, 2s |
    | 引脚配置 | 直插式(inline)和弯折式(kinked) |
    | 封装方式 | Bulk、带卷(tape and reel)、带弹药包(ammopack)|

    3. 产品特点和优势


    高可靠性:通过严格的生产标准和多层结构设计,VY2系列电容在多种极端条件下均能保持稳定的性能。
    多样化封装:支持直插式和弯折式引脚配置,便于安装和固定。
    安全认证:符合IEC 60384-14、UL 60384-14等多项国际标准,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 在空调和冰箱等家用电器中,VY2系列电容常用于电源滤波和电磁干扰抑制。
    - 在工业设备如变频器中,它们被用于信号稳定和电路保护。
    - 在通信设备如路由器和交换机中,用于提高抗干扰能力和信号传输质量。
    使用建议:
    - 在高温环境中使用时,注意监控温度变化以防止过热导致性能下降。
    - 在高振动环境下,考虑使用带弹药包封装以提高机械稳定性。
    - 在进行焊接时,确保焊点远离电容器主体部分至少1.5mm,避免损坏电容内部结构。

    5. 兼容性和支持


    VY2系列电容器兼容多种不同的电子设备和系统。制造商提供了详细的文档和技术支持服务,包括样品套件(如VY21-KIT-HF、VY2-KIT-MS),以便客户快速评估和测试。此外,Vishay公司还提供了在线资源库,包含各种技术资料和模型,便于工程师进行设计参考。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚断裂 | 使用带弹药包封装以提高机械强度 |
    | 安装后失效 | 确保焊接温度和时间控制在规定范围内,避免过度热损伤 |
    | 工作温度超出范围 | 使用散热片或其他冷却措施以保持温度稳定 |
    | 振动引起的性能降低 | 选择具有较高抗震性的封装类型 |

    7. 总结和推荐


    总体而言,VY2系列交流线端陶瓷电容器是一款高性能、高可靠性的产品,特别适合于需要稳定电容值和耐高温的高压应用场合。由于其优良的设计和广泛的认证,我们强烈推荐将其应用于关键电子设备的设计中,尤其是在需要高可靠性、高抗干扰能力的场合。

VY2222M31Y5VS63V7参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5V(F)
额定电压 300V(AC)
长*宽*高 8mm*5mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2222M31Y5VS63V7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2222M31Y5VS63V7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2222M31Y5VS63V7 VY2222M31Y5VS63V7数据手册

VY2222M31Y5VS63V7封装设计

查看详情并下载
Symbol
Footprint
3D Model
