K104K20X7RH53H5

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 100V 通孔安装 5mm*3.2mm*2.54mm
供应商型号: 1141784
供应商: 海外现货
标准整包数: 10

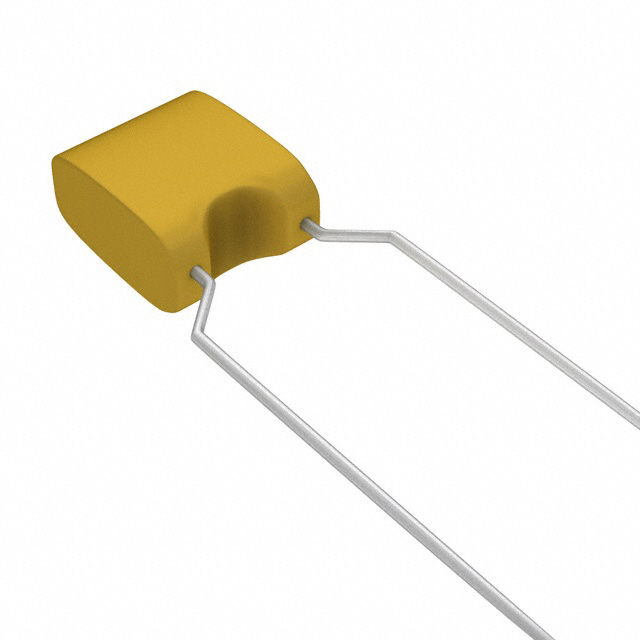

VISHAY INTERTECHNOLOGY 陶瓷电容 K104K20X7RH53H5

K104K20X7RH53H5概述

    # Vishay BCcomponents K Series Multilayer Ceramic Capacitors

    产品简介


    Vishay BCcomponents 的 K 系列径向引脚多层陶瓷电容器是适用于通用电路的高性能电容产品。K 系列涵盖多种电介质材料(C0G、X7R 和 Y5V),分别提供卓越的温度稳定性、高可靠性以及体积优化设计,适用于广泛的工业和消费类电子应用。其小巧的尺寸和高可靠性使其成为全球电子设计师的首选解决方案。
    主要功能
    - 高容值与小尺寸的完美结合。
    - 多种电压等级:50 VDC、100 VDC、200 VDC 和 500 VDC。
    - 可选直引脚或弯折引脚配置,满足不同的安装需求。
    应用领域
    - 温度补偿电路。
    - 耦合与去耦应用。
    - 广泛用于汽车电子、消费电子、工业控制及通信设备。

    技术参数


    以下是 K 系列多层陶瓷电容器的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 容量范围 | 10 pF 至 1 µF |
    | 容量公差 | ±5%、±10%、±20%、+80%/-20% |
    | 额定电压 | 50 VDC、100 VDC、200 VDC、500 VDC |
    | 测试电压 | - 50 VDC/100 VDC:额定电压的 250%
    - 200 VDC:额定电压的 150% + 100 VDC
    - 500 VDC:额定电压的 130% + 100 VDC |
    | 绝缘电阻 | - 50 VDC/100 VDC:≥ 100 GΩ 或 1000 µF 哪个更小。
    - 200 VDC/500 VDC:≥ 10 GΩ 或 100 µF 哪个更小。 |
    | 损耗因子 | - C0G 类:最大 0.1%(C ≥ 30 pF);C < 30 pF 计算公式:
    DF = 100 / (400 + 20 × C)
    - X7R 类:最大 2.5%
    - Y5V 类:最大 5% |
    | 工作温度范围 | -55°C 至 +125°C(C0G、X7R)
    -30°C 至 +85°C(Y5V) |

    产品特点和优势


    独特功能与市场竞争力
    1. 高可靠性:采用先进的陶瓷材料和多层结构设计,确保长期稳定运行。
    2. 宽广容量选择:从小型电容到大容量设计,满足多样化需求。
    3. 小尺寸:在保证性能的前提下显著减少电路板空间占用。
    4. 多引脚选项:可选直引脚和弯折引脚,适合不同 PCB 尺寸和布局要求。
    在应用中的重要性
    无论是高频耦合、电源滤波还是温度补偿场景,K 系列电容器都能提供精准稳定的性能表现,特别是在对电磁干扰敏感的应用中尤为关键。

    应用案例和使用建议


    典型应用
    1. 温度补偿电路:在需要精确温控的场合(如医疗设备)中,K 系列电容器可帮助消除因温度波动导致的信号失真。
    2. 电源管理:500 VDC 高压型号特别适合需要高耐压能力的开关电源设计。
    3. 滤波和去耦电路:X7R 类别具有优异的温度稳定性,广泛应用于高频电路设计中。
    使用建议
    - 根据具体应用选择合适的电介质类别(C0G、X7R、Y5V),以匹配所需的温度范围和损耗因子。
    - 在高频设计中,避免使用高 ESR 容器,以保持低噪声特性。
    - 注意电容器的实际额定电压不应超过测试电压限制,以防过载损坏。

    兼容性和支持


    兼容性
    - K 系列电容器与主流 PCB 加工工艺完全兼容,支持自动化贴装和焊接。
    - 提供多种引脚配置和包装方式,方便集成于现有的生产流程中。
    支持与维护
    - Vishay BCcomponents 提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。
    - 用户可通过官方渠道获取全面的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量随时间漂移 | 确保安装时避免高温和高压环境。 |
    | 高频下性能不佳 | 选用 X7R 材料电容器,并优化布线设计。 |
    | 焊接后出现断裂 | 检查焊接温度曲线是否符合标准。 |

    总结和推荐


    产品综合评估
    Vishay BCcomponents K 系列多层陶瓷电容器凭借其高可靠性、多样化的电压等级和广泛的适用性,成为众多工程师的信赖之选。无论是在工业级还是消费级产品中,它都能提供卓越的性能表现和长期稳定性。
    推荐使用
    对于需要高性能电容器且追求小体积和高可靠性的设计项目,强烈推荐选用 Vishay BCcomponents K 系列产品。该系列产品不仅满足当前设计需求,还为未来的升级提供了足够的灵活性和兼容性。

    通过以上全面分析,Vishay BCcomponents K 系列电容器无疑是市场上性价比极高的解决方案,值得您的关注和信赖!

K104K20X7RH53H5参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 5mm*3.2mm*2.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

K104K20X7RH53H5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K104K20X7RH53H5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K104K20X7RH53H5 K104K20X7RH53H5数据手册

K104K20X7RH53H5封装设计

查看详情并下载
Symbol
Footprint
3D Model
