首页  >  产品百科  >  BFC233918223

BFC233918223

产品分类: 薄膜电容
产品描述: 22nF ±10% 聚丙烯 630V 310V 通孔安装 10mm*4mm*9mm
供应商型号: Q-BFC233918223
供应商: 期货订购
标准整包数: 1250

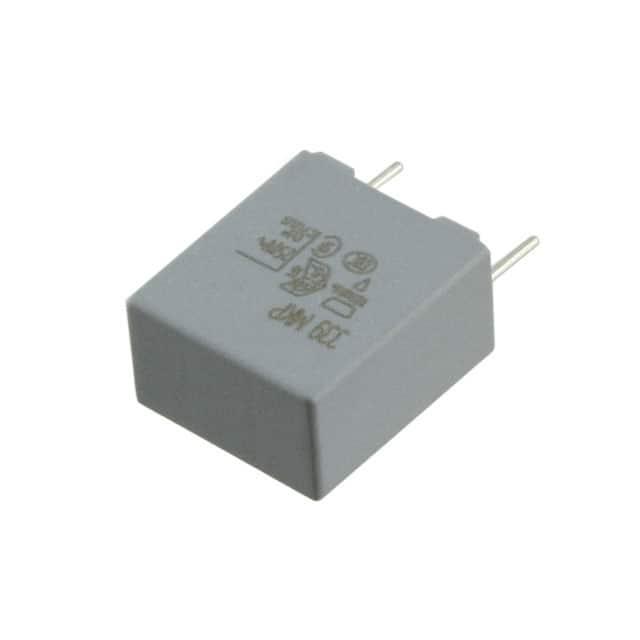

VISHAY INTERTECHNOLOGY 薄膜电容 BFC233918223

BFC233918223概述

    MKP339 X2 干扰抑制电容器技术手册解析

    产品简介


    MKP339 X2 是 Vishay BCcomponents 生产的一款干扰抑制电容器,专为线性X2应用设计。该电容器采用聚丙烯薄膜作为介质材料,具有卓越的电气特性和可靠性。MKP339 X2 被广泛应用于电源系统和其他需要进行EMI/RFI滤波的应用场合。

    技术参数


    - 类型: X2干扰抑制电容器
    - 介质材料: 聚丙烯薄膜
    - 电容范围: 0.001 μF 至 4.7 μF(E12系列)
    - 电容公差: ±20%、±10% 和 ±5%
    - 额定交流电压: 310 VAC(50/60 Hz)
    - 最大直流电压: 800 VDC(85°C时),630 VDC(110°C时)
    - 封装方式: 散装、带装、卷装
    - 电气标准: 符合IEC 60384-14 ed-4(2013)和EN 60384-14
    - 温度等级: 依据IEC 60068-1分类(55/110/56/C 或 55/110/56/B)

    产品特点和优势


    - AEC-Q200认证: 符合汽车电子标准,适用于严苛的应用环境。
    - 宽泛的电容值范围: 支持从0.001 μF到4.7 μF的多种电容值,满足不同应用场景的需求。
    - 多样的封装形式: 提供散装、带装和卷装等多种包装形式,方便客户选择。
    - 高温耐受性: 最大应用温度可达110°C,确保长期稳定运行。
    - 高可靠性: 符合严格的国际电气标准,具有出色的可靠性和耐用性。

    应用案例和使用建议


    MKP339 X2 主要应用于电源系统和EMI/RFI滤波电路中。例如,在工业控制设备中用于滤除电源线路中的噪声;在家电设备中用于提升电源质量,减少电磁干扰。为了优化电容器的应用效果,建议根据具体应用需求选择合适的电容值和封装形式,并确保电路设计符合相关电气标准。

    兼容性和支持


    - 兼容性: MKP339 X2 适用于广泛的电源系统和其他需要进行EMI/RFI滤波的应用,可以与其他标准电子元器件兼容。
    - 支持服务: Vishay BCcomponents 提供全面的技术支持和售后服务,包括定制化解决方案和技术咨询,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何选择合适的电容值?
    - 答:应根据应用系统的频率和所需的噪声抑制程度来选择电容值。一般而言,高频信号需要较小的电容值,而低频信号则需要较大的电容值。

    2. 问:如何处理安装过程中出现的焊接问题?
    - 答:确保焊点干净且接触良好,使用适当的焊接工具和技术,避免过高的焊接温度导致电容器损坏。
    3. 问:如何判断电容器的失效状态?
    - 答:通过测量电容器的阻抗和损耗角正切(tanδ),并与制造商提供的规格对比,可以判断电容器的工作状态。

    总结和推荐


    MKP339 X2 是一款高性能的干扰抑制电容器,具有优异的电气特性和广泛的应用领域。其卓越的可靠性、稳定的性能以及多样的封装形式使其成为众多应用场景的理想选择。因此,强烈推荐MKP339 X2作为电源系统和EMI/RFI滤波应用中的首选电容器。对于有高可靠性要求的工业和消费电子产品,MKP339 X2无疑是一个值得信赖的选择。

BFC233918223参数

参数
电容值 22nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 10mm*4mm*9mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

BFC233918223厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233918223数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233918223 BFC233918223数据手册

BFC233918223封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11250+ $ 0.1958 ¥ 1.7232
库存: 20000
起订量: 11250 增量: 1250
交货地:
最小起订量为:11250
合计: ¥ 19386
直接购买
加入购物车
