298D105X0016K2T

产品分类: 钽电容
产品描述: 1μF ±20% 16V 20Ω 0402 贴片安装 1mm*500μm*600μm
供应商型号: 74-298D105X0016K2T
供应商: Mouser
标准整包数: 1

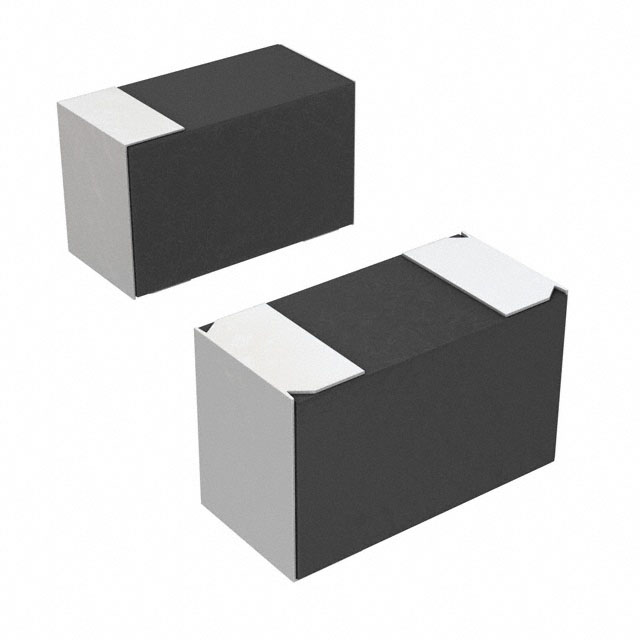

VISHAY INTERTECHNOLOGY 钽电容 298D105X0016K2T

298D105X0016K2T概述


    产品简介


    Vishay Sprague公司的298D MICROTAN®和298W Extended Range MICROTAN®是表面贴装固态钽芯片电容器,具有小型化设计(包括0603和0402封装),适用于消费电子、工业、汽车、军事和航空航天等领域。这些电容器采用无引线框架的模塑设计,提供高可靠性、长期稳定性和高温环境下卓越的性能表现。

    技术参数


    - 工作温度范围:
    - 298D:-55°C 至 +125°C(高于85°C需降额)
    - 298W:-55°C 至 +125°C(高于40°C需降额)
    - 容值范围:
    - 298D:0.33 μF 至 220 μF
    - 298W:2.2 μF 至 220 μF
    - 容差:
    - 标准容差为±20%,±10%的容差也提供。
    - 电压范围:
    - 2.5 VDC 至 50 VDC
    - 包装:
    - 每卷5000个单位(针对K型封装)

    产品特点和优势


    - 小巧尺寸:包括0603和0402封装,适用于空间受限的设计。
    - 可靠的终端:无铅L形倒装焊端子,可实现更高的可靠性和更小的电路板空间占用。
    - 高效封装:提供8mm带盘式包装,符合EIA-481和IEC 60286-3标准。
    - 广泛的应用温度范围:在极端温度下也能保持稳定的电气性能。

    应用案例和使用建议


    这些电容器非常适合于需要高可靠性和稳定性的小型化电子设备,例如移动通信设备、便携式医疗设备和汽车电子系统。使用时应注意:
    - 确保正确的降额操作:根据工作温度和电压等级选择适当的型号,并进行必要的降额操作。
    - 正确选择封装:根据实际应用的需求选择合适的封装类型,以满足特定的空间和性能要求。

    兼容性和支持


    - 兼容性:这些电容器与大多数标准的表面贴装技术兼容,可轻松集成到现有的设计中。
    - 支持和服务:Vishay Sprague公司提供了详尽的技术支持文档和选型指南,包括固体钽电解电容器选型指南和常见问题解答(FAQ)。

    常见问题与解决方案


    1. 问题:如何选择正确的封装类型?
    - 解决方案:根据应用所需的容量范围和电压等级选择正确的封装类型。例如,K型封装适合较小容量和较低电压的应用,而P型封装则适合较高容量和较高电压的应用。
    2. 问题:如何确定正确的降额操作?
    - 解决方案:根据具体的工作温度和电压等级参考产品手册中的降额表格,确保所使用的电压不超过推荐的最大值。

    总结和推荐


    总体而言,Vishay Sprague的298D MICROTAN®和298W Extended Range MICROTAN®电容器具有优异的性能和广泛的适用范围,特别适合需要高可靠性和小型化的应用。考虑到其出色的稳定性和温度性能,强烈推荐在各种复杂环境下的应用中使用这些电容器。

298D105X0016K2T参数

参数
电容值 1μF
ESR-等效串联电阻 20Ω
容差 ±20%
额定电压 16V
工作寿命 -
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

298D105X0016K2T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

298D105X0016K2T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 298D105X0016K2T 298D105X0016K2T数据手册

298D105X0016K2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.346 ¥ 19.8237
10+ $ 1.5755 ¥ 13.313
50+ $ 1.199 ¥ 10.1316
100+ $ 1.0778 ¥ 9.1077
500+ $ 0.9018 ¥ 7.6202
1000+ $ 0.8446 ¥ 7.1365
2500+ $ 0.7581 ¥ 6.4059
5000+ $ 0.7161 ¥ 6.051
库存: 2260
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.82
直接购买
加入购物车
