VY2332M41Y5US63V7

产品分类: 陶瓷电容
产品描述: 3.3nF ±20% Y5U(E) 440V(AC) 通孔安装 10.5mm*5mm*14.5mm
供应商型号: 1902232
供应商: 海外现货
标准整包数: 1

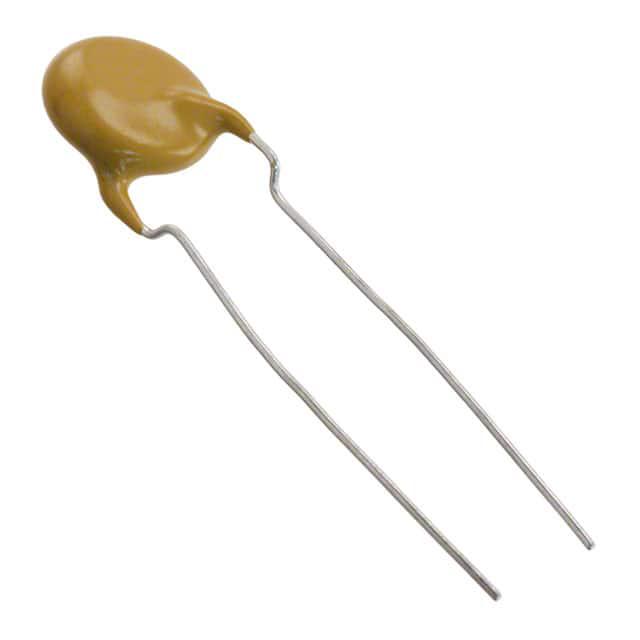

VISHAY INTERTECHNOLOGY 陶瓷电容 VY2332M41Y5US63V7

VY2332M41Y5US63V7概述

    VY2 系列电容器技术手册

    产品简介


    VY2系列是 Vishay BCcomponents 生产的一种用于电磁干扰(EMI)抑制的安全电容器。它采用陶瓷盘片设计,符合IEC 60384-14标准,提供两种不同的安全等级:X1(440 VAC)和Y2(300 VAC)。这些电容器具有高可靠性,适用于多种应用,如线间滤波、接地滤波、开关电源(SMPS)耦合、EMI/RFI抑制和滤波等。

    技术参数


    - 温度范围:-40°C 至 +125°C
    - 电容范围:10 pF 至 0.01 μF
    - 额定电压:X1等级 440 VAC,Y2等级 300 VAC,1000 VDC
    - 测试电压:组件测试(100%)2600 VAC,50 Hz,2秒;随机采样测试(破坏性测试)2600 VAC,50 Hz,60秒
    - 绝缘电阻:≥ 10,000 MΩ
    - 容差:± 20%(代码M),± 10%(代码K)
    - 损耗因子:X1等级 最大0.5%(1 MHz),Y2等级 最大2.5%(1 kHz)

    产品特点和优势


    1. 高可靠性:通过严格的测试,确保长期稳定运行。
    2. 多种封装选择:提供直插式和弯曲引脚,适用多种安装需求。
    3. 合规性:符合多个国际标准(如IEC 60384-14、UL 60384-14、DIN EN 60384-14等)。
    4. 多种电容和电压选择:覆盖广泛的应用需求。

    应用案例和使用建议


    - 线间滤波:可用于电力线路之间的滤波,降低干扰。
    - 接地滤波:确保系统接地的安全性和稳定性。
    - 开关电源耦合:提高开关电源的工作效率和稳定性。
    - EMI/RFI抑制和滤波:有效抑制电磁干扰和射频干扰,提高系统的抗干扰能力。
    使用建议:
    - 在安装时,注意引脚间距的选择,以适应不同电路板的设计需求。
    - 使用合适的焊接温度和时间,确保焊接质量和电容器的稳定运行。

    兼容性和支持


    - 兼容性:与多种设备和电子元器件兼容,支持广泛的电路设计。
    - 支持和服务:厂商提供详细的测试报告和技术文档,可帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题1:安装后电容器无法正常工作。
    - 解决方案:检查引脚焊接质量,确认所有连接点无误。
    - 问题2:电容器发热严重。
    - 解决方案:检查电路负载,确保不超过电容器的额定值。如果需要,增加散热措施。
    - 问题3:电容器失效。
    - 解决方案:确认安装和使用条件符合规范,必要时联系厂商获取技术支持。

    总结和推荐


    VY2系列电容器以其高可靠性、广泛的电容和电压选择以及优良的性能,在多种应用中表现出色。对于需要高性能电容器的设计师和工程师来说,这是一个非常值得考虑的产品。尽管价格可能稍高,但其稳定性和耐用性使其成为复杂电路的理想选择。
    推荐使用:VY2系列电容器非常适合应用于对可靠性要求较高的场合,如电力传输、通信设备及工业自动化等领域。

VY2332M41Y5US63V7参数

参数
电容值 3.3nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 10.5mm*5mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2332M41Y5US63V7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2332M41Y5US63V7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2332M41Y5US63V7 VY2332M41Y5US63V7数据手册

VY2332M41Y5US63V7封装设计

查看详情并下载
Symbol
Footprint
3D Model
