MKP386M525100JT4

产品分类: 薄膜电容
产品描述: 2.5μF ±5% 聚丙烯,金属化 1KV 500V 5mΩ 底座安装,螺纹安装 44mm*30mm*46mm
供应商型号: Q-MKP386M525100JT4
供应商: 期货订购
标准整包数: 63

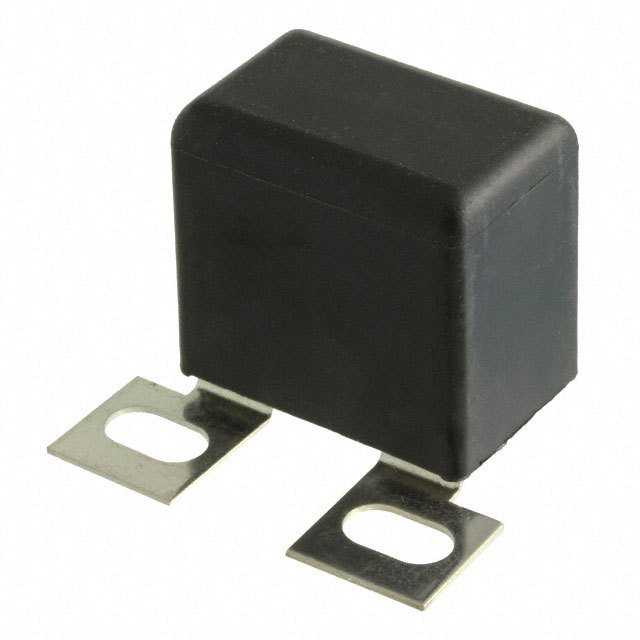

VISHAY INTERTECHNOLOGY 薄膜电容 MKP386M525100JT4

MKP386M525100JT4概述

    MKP386M Snubber 电容技术手册解析

    产品简介


    MKP386M 是 Vishay Roederstein 生产的一种金属化聚丙烯薄膜电容器,属于径向引线型钳位电阻(Snubber)电容。这种电容器主要用于抑制电磁干扰(EMI),通过钳制电压和电流的振铃效应来实现。它们广泛应用于光伏逆变器、风力发电机、电机驱动系统及频率转换器等领域。此外,这些电容器可以直接安装到IGBT模块上,以提高系统的整体可靠性。

    技术参数


    - 额定容量范围: 0.047 μF 至 10 μF
    - 额定(直流)电压: 700 V 至 2500 V
    - 交流额定电压: 420 V 至 800 V
    - 电容精度: ±5% 或 ±10%
    - 最高允许温度: 105°C
    - 耐压能力:
    - 直流电压:1.6 倍额定电压,持续 60 秒
    - 交流电压:1.4 倍额定电压加上 2000 VDC,持续 60 秒
    - 介电材料: 聚丙烯薄膜
    - 额定温度: 85°C
    - 工作寿命: >300,000 小时,失效率 <5 FIT(40°C 和 0.5 倍额定电压)
    - 封装: 阻燃塑料外壳和环氧树脂密封
    - 引脚: 镀锡涂层铜
    - 自感: <0.7 nH 每毫米引脚间距
    - ESR (等效串联电阻): 最大值 8 mΩ
    - 绝缘电阻: 在 500 V 下测量,对于容量 ≤ 0.33 μF 的电容,绝缘电阻 >100 GΩ;对于容量 > 0.33 μF 的电容,绝缘电阻 >30000 s

    产品特点和优势


    - 强大的脉冲强度: 可处理高达 2500 V/μs 的 dV/dt,适用于高动态的应用环境。
    - 低内阻抗: 低 ESR 和低 ESL 设计,减少损耗并提升稳定性。
    - 优异的EMI抑制能力: 通过钳制电压和电流的振铃效应来减少电磁干扰。
    - 长寿命: 达到 >300,000 小时的工作寿命,可靠性极高。
    - 宽泛的工作电压和温度范围: 支持从700 VDC 到 2500 VDC,温度范围为-55°C 至 +105°C。

    应用案例和使用建议


    - 光伏逆变器: MKP386M 电容器可用于光伏逆变器中,确保在高压环境下稳定运行,并有效抑制由于快速开关产生的振铃效应。
    - 风力发电机: 在风电系统中,这些电容器可以保护敏感的电子组件免受电磁干扰,从而提高系统效率和稳定性。
    - 电机驱动系统: 适用于电机驱动系统的电压钳位,以确保安全和稳定的运行。
    - 频率转换器: 这些电容器能够在频率转换器中起到抑制振铃效应的作用,确保系统的正常运行。
    - 使用建议: 在实际应用中,根据所需的工作条件和要求选择合适的额定电压和容量,同时注意引脚布局和安装方式,以确保最佳的性能表现。

    兼容性和支持


    - 兼容性: MKP386M 电容器与现有的光伏逆变器、风力发电机、电机驱动系统及频率转换器具有良好的兼容性。
    - 支持: Vishay Roederstein 提供详尽的技术支持,包括详细的文档和测试要求。如需更详细的数据,可联系技术支持邮箱 dc-film@vishay.com。

    常见问题与解决方案


    - 问题1: 电容值不稳定。
    - 解决方案: 确保电容器在规定的工作温度范围内使用,并按照制造商提供的建议进行正确连接。
    - 问题2: 电流峰值过高。
    - 解决方案: 使用更高额定电流的电容器型号或改进电路设计,降低电路中的电流峰值。
    - 问题3: 高温下性能下降。
    - 解决方案: 选择高温等级的电容器或改善散热设计,以确保在高温环境下能够稳定运行。

    总结和推荐


    综上所述,MKP386M 电容器具备强大的脉冲强度、低内阻抗、优异的 EMI 抑制能力和宽泛的工作范围,是光伏逆变器、风力发电机、电机驱动系统及频率转换器的理想选择。其可靠的设计和长寿命使其成为市场上的强有力竞争者。鉴于其优异的性能和广泛的应用场景,强烈推荐使用这款电容器。如果您正在寻找一个能够在高压和高频环境下稳定运行的解决方案,MKP386M 无疑是一个值得考虑的选择。

MKP386M525100JT4参数

参数
电容值 2.5μF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 500V
额定电压-DC 1KV
ESR-等效串联电阻 5mΩ
长*宽*高 44mm*30mm*46mm
安装方式 底座安装,螺纹安装
零件状态 在售

MKP386M525100JT4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP386M525100JT4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP386M525100JT4 MKP386M525100JT4数据手册

MKP386M525100JT4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
315+ $ 8.1339 ¥ 71.5787
库存: 20000
起订量: 315 增量: 63
交货地:
最小起订量为:315
合计: ¥ 22547.29
