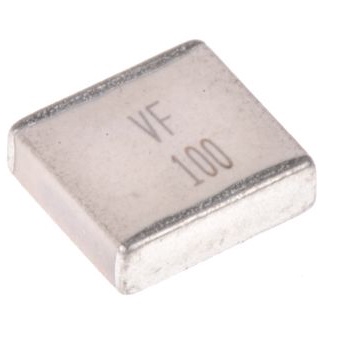

VJ2525D100FXWMW

产品分类: 陶瓷电容
产品描述: 10pF ±1% C0G(NP0) 3.6KV 2525 贴片安装 6.35mm*6.35mm*6.35mm
供应商型号: VJ2525D100FXWMW
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2525D100FXWMW

VJ2525D100FXWMW概述

    QUAD HIFREQ Series Multilayer Ceramic Capacitors for RF Power Applications

    1. 产品简介


    QUAD HIFREQ系列是由Vishay Vitramon公司生产的表面贴装多层陶瓷电容器(MLCC)。这些电容器主要用于射频(RF)功率应用,包括MRI线圈和发生器、射频仪器、激光、CATV、UHF/微波RF功率放大器、滤波网络、定时电路、混频器、振荡器阻抗匹配网络等领域。

    2. 技术参数


    QUAD HIFREQ系列MLCC提供多种封装尺寸:0505、1111、2525和3838。以下是详细的技术参数:
    - 封装尺寸:
    - 0505: 0.1 pF 至 1000 pF
    - 1111: 0.2 pF 至 5100 pF
    - 2525: 1.0 pF 至 3000 pF
    - 3838: 1.0 pF 至 12 nF
    - 电压等级:
    - 0505: 50 VDC 至 250 VDC
    - 1111: 50 VDC 至 1500 VDC
    - 2525: 300 VDC 至 3600 VDC
    - 3838: 300 VDC 至 7200 VDC
    - 温度系数:
    - C0G (D): 0 ppm/°C ± 30 ppm/°C (-55 °C 至 +125 °C, 零直流偏置)
    - 损耗因数(DF):
    - C0G (D): 0.05% 最大值 (1.0 VRMS 和 1 MHz 或 1.0 VRMS 和 1 kHz)
    - 老化率:最大 0% 每十年
    - 绝缘电阻(IR):
    - +25 °C 和额定电压下:最小 100 000 MΩ 或 1000 ΩF,以较小者为准
    - +125 °C 和额定电压下:最小 10 000 MΩ 或 100 ΩF,以较小者为准
    - 介电强度测试:根据EIA-198-2-E方法103进行

    3. 产品特点和优势


    QUAD HIFREQ系列具有以下独特功能和优势:
    - 超稳定高频电介质材料
    - 可靠金属电极系统
    - 无磁铜终端
    - 高频率应用能力
    这些特点使得该系列电容器在高频应用中表现出色,具备出色的稳定性和可靠性,适用于各种严苛的应用环境。

    4. 应用案例和使用建议


    - MRI线圈和发生器:在MRI系统中,这些电容器用于高频滤波和阻抗匹配,确保设备的稳定运行。
    - 射频仪器:用于射频放大器、滤波器和其他RF组件,提高信号传输质量和效率。
    - 激光和CATV系统:在这些系统中,电容器用于调谐和阻抗匹配,以保持信号完整性。
    使用建议:
    - 在高温环境下使用时,应注意电容器的额定电压和温度系数。
    - 确保适当的安装和焊接工艺,以避免对电容器造成损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他标准电子元件兼容,可方便集成到现有设计中。
    - 支持和服务:制造商提供了详细的技术文档和支持服务,用户可以通过mlccrf@vishay.com联系技术团队获取帮助。

    6. 常见问题与解决方案


    - 问题:如何确定合适的电压等级?
    - 解答:根据具体应用需求和电容器的工作条件选择合适的电压等级。确保所选电压等级不超过电容器的额定电压。
    - 问题:如何处理焊接过程中的热应力?
    - 解答:使用低温焊接工艺,并采用适当的冷却措施来减少热应力对电容器的影响。

    7. 总结和推荐


    总体而言,QUAD HIFREQ系列多层陶瓷电容器凭借其出色的稳定性和高频率性能,成为射频功率应用的理想选择。其广泛的应用范围和卓越的电气特性使其在市场上具有强大的竞争力。对于需要高性能电容器的应用,强烈推荐使用QUAD HIFREQ系列电容器。

VJ2525D100FXWMW参数

参数
电容值 10pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 3.6KV
长*宽*高 6.35mm*6.35mm*6.35mm
通用封装 2525
安装方式 贴片安装

VJ2525D100FXWMW厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2525D100FXWMW数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2525D100FXWMW VJ2525D100FXWMW数据手册

VJ2525D100FXWMW封装设计

查看详情并下载
Symbol
Footprint
3D Model
