首页  >  产品百科  >  893D156X9035E2TE3

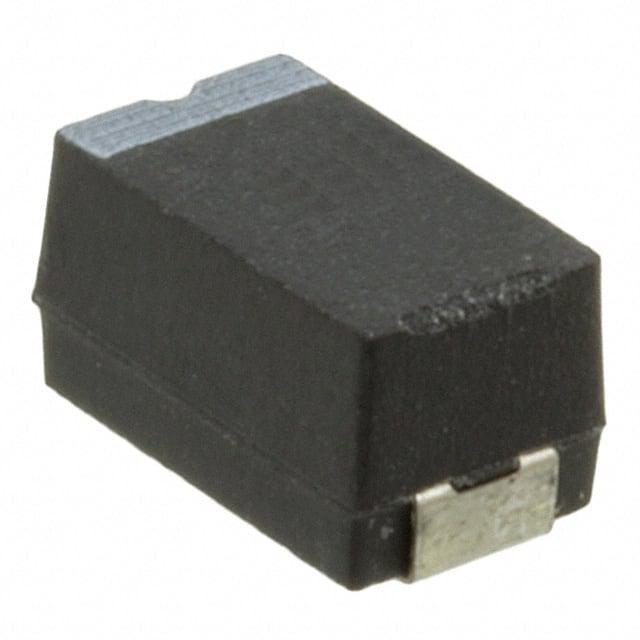

893D156X9035E2TE3

产品分类: 钽电容
产品描述: 15μF ±10% 35V 700mΩ 2917 贴片安装 7.3mm*4.3mm*4.32mm
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 钽电容 893D156X9035E2TE3

893D156X9035E2TE3概述

    固态钽表面贴装芯片电容器——TANTAMOUNT™模具封装

    产品简介


    本技术手册介绍了 Vishay Sprague 的固态钽表面贴装芯片电容器系列产品。这类电容器专为工业、电信基础设施、医疗、计算机等应用设计,具有体积小、可靠性高、寿命长等特点。这些电容器由固态钽芯、二氧化锰电解质及镀银端子构成,内部还集成了熔断丝保护机制,确保设备的安全运行。

    技术参数


    - 温度范围:-55°C 至 +125°C(85°C以上需要降额)
    - 电容范围:0.47μF 至 470μF
    - 容差:±10%,±20%
    - 电压等级:4VDC 至 50VDC
    - 尺寸:
    - 案例代码 C:0.236 ± 0.012 英寸 [6.0 ± 0.30 毫米]
    - 案例代码 D:0.287 ± 0.012 英寸 [7.3 ± 0.30 毫米]
    - 案例代码 E:0.287 ± 0.012 英寸 [7.3 ± 0.30 毫米]
    - 其他特性:
    - 内置熔断丝
    - 100%浪涌电流测试
    - 100% 符合 EIA-535-BAAC 规范
    - 熔点低,适合自动拾放机操作

    产品特点和优势


    1. 内置熔断丝:在温度为25°C时,熔断丝可在0.1秒内激活,最小电流要求为5A。
    2. 100%浪涌电流测试:验证电容器在恶劣条件下依然能够稳定工作。
    3. 镀锡端子:100% 使用无铅材质,符合环保要求。
    4. 模具封装:提供三种不同规格的外壳,便于集成到不同的电路板设计中。
    5. 高兼容性:满足“高量生产”自动化生产要求,兼容各类生产设备。

    应用案例和使用建议


    1. 工业应用:在各种工业控制电路中,这类电容器常用于电源滤波和信号耦合,确保系统稳定性。
    2. 电信基础设施:对于电信设备中的滤波电路,这类电容器提供了必要的电容容量,保证信号传输的清晰度和系统的长期可靠性。
    3. 医疗应用:在医疗器械中,电容器的高可靠性和紧凑尺寸是关键因素。
    4. 通用型:可用于各种场合,特别是对空间和性能有严格要求的应用。
    使用建议:在高温环境下使用时,需要根据手册中推荐的电压降额指导来操作,以确保安全可靠。

    兼容性和支持


    - 兼容性:适用于自动化装配线,并且与大多数电子设备具有良好的兼容性。
    - 支持服务:制造商提供了详细的文档和在线技术支持,用户可以访问网站获取更多信息和帮助。

    常见问题与解决方案


    - 问题1:如何处理熔断丝熔断?
    解决方案:更换电容器前,先检查负载电流是否超过额定值。
    - 问题2:在高温环境下电容器工作不稳定怎么办?
    解决方案:根据手册中的降额指南调整工作电压,避免过热。
    - 问题3:为什么需要进行100%浪涌电流测试?
    解决方案:这确保了电容器在面对瞬时大电流时仍能正常工作,提高系统的可靠性。

    总结和推荐


    综上所述,Vishay Sprague 的 TANTAMOUNT™固态钽表面贴装芯片电容器以其优异的电气性能、高度的可靠性和良好的兼容性,非常适合用于多种工业和消费电子产品中。尽管初期成本可能略高,但考虑到其卓越的性能和长久的使用寿命,该产品无疑是值得投资的选择。因此,强烈推荐此系列电容器用于各类严苛环境下的应用。

893D156X9035E2TE3参数

参数
电容值 15μF
容差 ±10%
额定电压 35V
工作寿命 -
ESR-等效串联电阻 700mΩ
长*宽*高 7.3mm*4.3mm*4.32mm
通用封装 2917
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

893D156X9035E2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

893D156X9035E2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 893D156X9035E2TE3 893D156X9035E2TE3数据手册

893D156X9035E2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
