首页  >  产品百科  >  MKT1813310635G

MKT1813310635G

产品分类: 薄膜电容
产品描述: 10nF ±10% 聚酯,金属化 630V 220V 通孔安装 14mm(长度)*14mm(宽度)
供应商型号: 1166871
供应商: 海外现货
标准整包数: 1

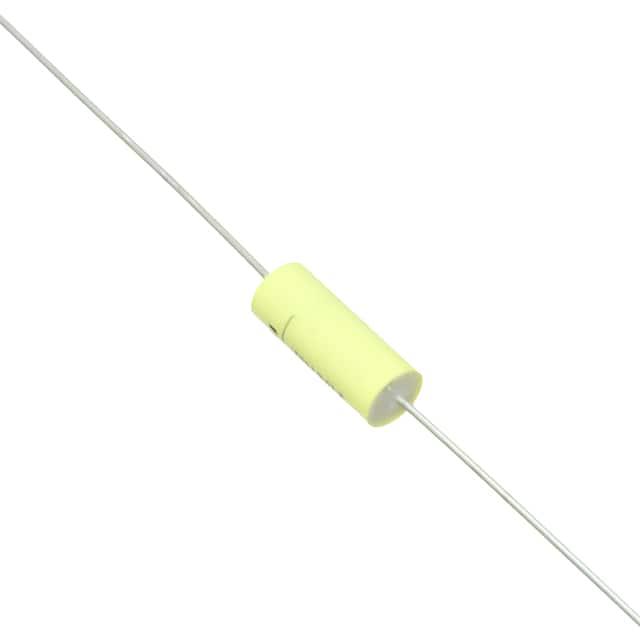

VISHAY INTERTECHNOLOGY 薄膜电容 MKT1813310635G

MKT1813310635G概述

    Vishay Roederstein MKT1813 DC Film Capacitors

    产品简介


    Vishay Roederstein的MKT1813是一款专为低电压应用设计的薄膜电容器,适用于隔直、旁路、滤波、定时、耦合和去耦以及干扰抑制等多种应用场景。这些电容器采用聚酯薄膜作为介质,具有金属化电极,并通过塑料包裹和环氧树脂密封,确保了良好的绝缘性和防燃性。

    技术参数


    - 电容范围:470 pF至22 μF(E12系列)
    - 电容精度:±20%,±10%,±5%
    - 温度等级:符合IEC 60068-1标准的55/100/56
    - 最大工作温度:100°C
    - 参考规范:符合IEC 60384-2
    - 电极材料:金属化
    - 结构:单层及内部串联构造
    - 封装形式:塑料包裹,环氧树脂密封,阻燃
    - 引线:镀锡铜线
    - 标记:标称值;容差;额定电压;制造商型号;介电材料代码;制造商位置;制造商标识;年份和周次
    额定直流电压范围
    - 63 VDC
    - 100 VDC
    - 250 VDC
    - 400 VDC
    - 630 VDC
    - 1000 VDC
    额定交流电压范围
    - 40 VAC
    - 63 VAC
    - 160 VAC
    - 200 VAC
    - 220 VAC
    其他特性
    - 引线拉力测试:最小20 N(IEC 60068-2-21方向)
    - 弯曲测试:2次90°弯曲+10 N拉伸强度
    - 使用寿命:>300,000小时(40°C/0.5 UR)
    - 失效率:<2 FIT(40°C/0.5 UR)
    尺寸
    - 直径:根据长度不同,直径范围为0.6至1.0毫米
    - 长度:最大40.0 ± 5.0毫米
    特点和优势
    1. 高可靠性:长寿命超过300,000小时
    2. 优异的温度稳定性:温度范围广泛,能够在高温环境下稳定工作
    3. 高精度:容差可以达到±5%
    4. 优秀的机械强度:抗震动和冲击能力强
    5. 易于安装:可自动插入式安装,适合批量生产

    应用案例和使用建议


    1. 阻隔应用:常用于信号和电源电路中,以阻隔直流分量
    2. 旁路应用:用于高频旁路,去除噪声
    3. 滤波应用:在电源和信号处理中进行滤波
    4. 耦合应用:用于信号耦合,实现不同电路之间的信号传输
    5. 去耦应用:用于电源去耦,提高系统的稳定性
    使用建议:
    - 在高频应用中选择合适的电容值,以确保有效的信号传输
    - 使用时需注意峰值电压不得超过额定直流电压
    - 高温环境下的工作要遵循相应的降额规则

    兼容性和支持


    - 兼容性:适用于大多数印刷电路板,可用于自动插件机上
    - 支持:Vishay提供详细的技术支持和售后服务,可以通过电子邮件联系dc-film@vishay.com获取更多帮助

    常见问题与解决方案


    1. 问题:电容器表面温度过高
    - 解决方案:增加散热措施,如增加空气流通或加装散热片
    2. 问题:电容器失效
    - 解决方案:检查电容器是否受到物理损伤或过热
    3. 问题:电容器漏电流过大
    - 解决方案:更换高绝缘电阻的电容器,检查电路是否存在短路

    总结和推荐


    Vishay Roederstein的MKT1813是一款高度可靠的DC薄膜电容器,具有广泛的适用范围和优异的性能指标。在各种应用场景中表现出色,尤其是在高可靠性要求的应用场合。综合考虑,我们非常推荐这款电容器用于低电压电路的设计中。

MKT1813310635G参数

参数
电容值 10nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 630V
长*宽*高 14mm(长度)*14mm(宽度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

MKT1813310635G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKT1813310635G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKT1813310635G MKT1813310635G数据手册

MKT1813310635G封装设计

查看详情并下载
Symbol
Footprint
3D Model
