VJ0805Y104KXAPW1BC

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: AV-A-VJ0805Y104KXAPW1BC
供应商: Avnet
标准整包数: 15000

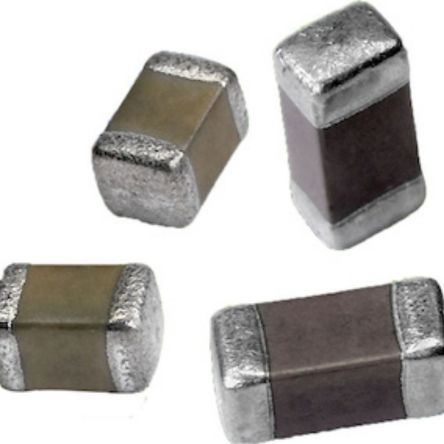

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805Y104KXAPW1BC

VJ0805Y104KXAPW1BC概述

    Vishay VJ....W1BC Basic Commodity Series Multilayer Ceramic Chip Capacitors

    产品简介


    Vishay VJ....W1BC Basic Commodity Series 多层陶瓷片式电容器是一种广泛应用于消费电子、电信、数据处理和移动应用的产品。该系列产品具有从 0402 到 1210 尺寸范围的多种型号,涵盖了广泛的应用需求。其独特的特性使其在高频率应用中表现出色。

    技术参数


    工作温度范围
    - C0G (NP0): -55°C 至 +125°C
    - X5R: -55°C 至 +85°C
    - X7R: -55°C 至 +125°C
    - Y5V: -25°C 至 +85°C
    容量范围
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    额定电压范围
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    温度系数
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C
    - X5R: ± 15%(无电压)
    - X7R: ± 15%(无电压)
    - Y5V: + 30% / - 80%(无电压)
    绝缘电阻
    - ≥ 10 GΩ 或 R x C ≥ 500 Ω x F,以较小者为准

    产品特点和优势


    Vishay VJ....W1BC Basic Commodity Series 的显著特点是其稳定的 C0G (NP0) 介电材料,超高的电容密度,以及适用高频率应用的特性。此外,该系列采用镍屏障和 100% 锡端接,提高了产品的可靠性和稳定性。特别值得注意的是,这些电容器采用干膜工艺制造,具备基材电极系统,增强了机械稳定性和可靠性。

    应用案例和使用建议


    该产品广泛应用于消费电子产品,如智能手机、平板电脑和可穿戴设备。在电信和数据处理行业中,它们也常用于各种模块和系统设计中。使用建议如下:
    - 在高湿度环境下使用时,确保环境湿度控制在 30%-70% 之间,以获得更稳定的性能。
    - 对于高频率应用,选择 X7R 和 X5R 介电材料,以保证更好的稳定性。

    兼容性和支持


    该系列产品与其他 Vishay 电子元器件高度兼容,提供了广泛的型号选择以满足不同应用需求。制造商提供了全面的技术支持和维护服务,用户可以联系技术支持部门获取更多帮助。

    常见问题与解决方案


    1. 问:电容器老化率是多少?
    - 答: C0G (NP0): 0% 每十进制;X5R: 最大 3% 每十进制(对于 6.3 VDC/10 VDC),最大 2%(对于 16 VDC/25 VDC);X7R: 最大 1.5% 每十进制(≤10 VDC),最大 1%(≥16 VDC);Y5V: 最大 12.5% 每十进制(6.3 VDC),最大 9%(10 VDC/16 VDC),最大 7%(≥25 VDC)。
    2. 问:如何进行绝缘电阻测试?
    - 答: 测试条件为:UR 时绝缘电阻 ≥ 10 GΩ 或 R x C ≥ 500 Ω x F,以较小者为准。

    总结和推荐


    综上所述,Vishay VJ....W1BC Basic Commodity Series 多层陶瓷片式电容器以其卓越的性能、广泛的温度适应性和长期稳定性成为电子工程师的理想选择。我们强烈推荐在需要高可靠性、高性能电容器的应用中使用该系列产品。其出色的性能和广泛的适用性使其在市场上具有强大的竞争力。

VJ0805Y104KXAPW1BC参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805Y104KXAPW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805Y104KXAPW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805Y104KXAPW1BC VJ0805Y104KXAPW1BC数据手册

VJ0805Y104KXAPW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0114 ¥ 0.1007
30000+ $ 0.0109 ¥ 0.0963
45000+ $ 0.0105 ¥ 0.0933
105000+ $ 0.0099 ¥ 0.0872
165000+ $ 0.0096 ¥ 0.0848
240000+ $ 0.0092 ¥ 0.0816
450000+ $ 0.0089 ¥ 0.0787
库存: 60000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 1510.5
