首页  >  产品百科  >  VJ1206A680JXACW1BC

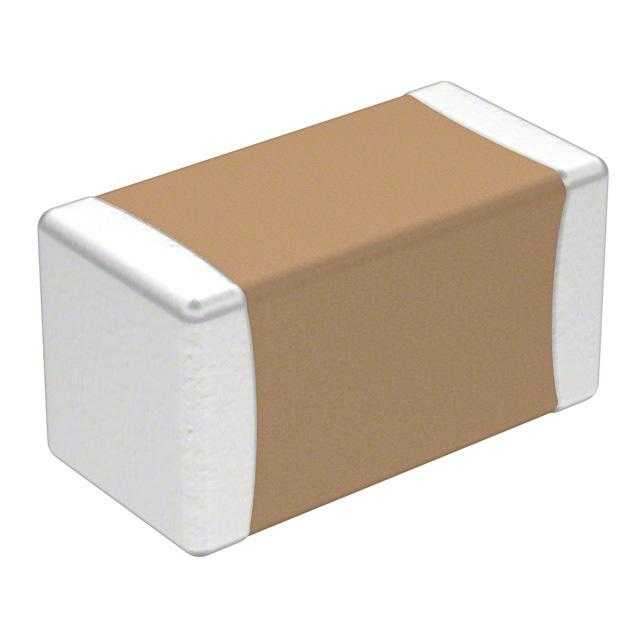

VJ1206A680JXACW1BC

产品分类: 陶瓷电容
产品描述: 68pF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm*1.6mm*1.9mm
供应商型号: SCE-VJ1206A680JXACW1BC
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206A680JXACW1BC

VJ1206A680JXACW1BC概述

    Vishay VJ...W1BC 基础商品系列:多层陶瓷芯片电容器技术手册

    1. 产品简介


    Vishay 的 VJ...W1BC 系列是表面贴装型多层陶瓷芯片电容器(MLCC),适用于普通应用领域。此系列产品提供从 0402 到 1210 尺寸的多种封装,具有超稳定的 C0G(NP0)介电材料。此外,X5R、X7R 和 Y5V 电介质也提供了高电容值。这些电容器设计用于高频应用,并具备镍屏障端子,确保 100% 锡制涂层。

    2. 技术参数


    - 工作温度范围
    - C0G(NP0): -55°C 至 +125°C
    - X5R: -55°C 至 +85°C
    - X7R: -55°C 至 +125°C
    - Y5V: -25°C 至 +85°C
    - 电容范围
    - C0G(NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    - 电压范围
    - C0G(NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    - 温度系数
    - C0G(NP0): 0 ppm/°C ± 30 ppm/°C
    - X5R: ± 15% (-55°C 至 +85°C)
    - X7R: ± 15% (-55°C 至 +125°C)
    - Y5V: +30%/-80% (-25°C 至 +85°C)

    3. 产品特点和优势


    VJ...W1BC 系列多层陶瓷芯片电容器的主要特点如下:
    - 可用的电容值覆盖广泛,适合多种应用。
    - 超稳定的 C0G(NP0)介电材料,温度系数低。
    - 高电容值 X5R、X7R 和 Y5V 介电材料。
    - 镍屏障端子,提高焊接可靠性和耐久性。
    - 干膜技术工艺,提升电容器性能。

    4. 应用案例和使用建议


    该产品广泛应用于消费电子、电信、数据处理和移动设备等领域。例如,在智能手机和平板电脑中,VJ...W1BC 系列可以作为滤波器或耦合电容使用。为了更好地利用这些电容器,建议根据具体应用的需求选择合适的电容值和电压等级,同时注意确保工作温度和电压不超过额定值。

    5. 兼容性和支持


    VJ...W1BC 系列电容器可与其他标准电子元件兼容。如果需要进一步技术支持或定制服务,可通过文档中的联系方式联系 Vishay。

    6. 常见问题与解决方案


    - 问题: 电容值随时间漂移。
    - 解决方案: 确保正确遵循预处理条件,进行适当的热处理和环境调节,以保持稳定性能。

    - 问题: 电容器绝缘电阻降低。
    - 解决方案: 检查是否有污染或湿度问题,采取适当措施保证清洁干燥的环境。

    7. 总结和推荐


    总体来说,VJ...W1BC 系列是一款出色的多层陶瓷芯片电容器,具有出色的温度稳定性、高电容值及广泛的适用性。它非常适合高频应用,并且在各种消费电子和工业应用中表现出色。强烈推荐用于需要高稳定性和高性能电容器的应用场合。

VJ1206A680JXACW1BC参数

参数
电容值 68pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.9mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206A680JXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206A680JXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206A680JXACW1BC VJ1206A680JXACW1BC数据手册

VJ1206A680JXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.4543
4000+ ¥ 0.3107
8000+ ¥ 0.2389
16000+ ¥ 0.2111
库存: 2000
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 227.15
