首页  >  产品百科  >  WSC2515200R0FEA

WSC2515200R0FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 200Ω 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: 541-WSC2515200R0FEADKR-ND
供应商: Digi-Key
标准整包数: 1

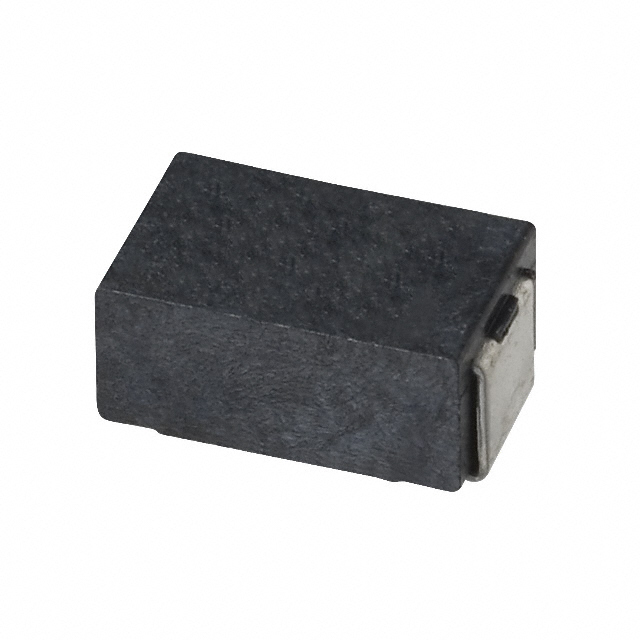

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC2515200R0FEA

WSC2515200R0FEA概述

    精密功率表面贴装绕线电阻技术手册解析

    产品简介


    Vishay Dale推出的WSC系列和WSN系列精密功率表面贴装绕线电阻,是一种专为高精度、高功率需求设计的电子元件。这类电阻以其坚固的焊接结构、卓越的稳定性以及优秀的耐环境能力著称,适用于各种工业及汽车领域的复杂应用场景。主要应用于需要高精度、大功率电阻的设备中,例如开关电源、电机驱动系统和通信设备。

    技术参数


    以下是WSC和WSN系列电阻的主要技术参数:
    | 参数 | 型号 | 规格范围 | 功率等级 (W) | 尺寸范围 (mm) |

    | 型号 | WSC01/2 | 0.5 | 0.1~4.99 | 5.08 x 2.44 |
    WSC2515 | 1 | 0.1~2.5K | 6.35 x 2.79 |
    WSC0002 | 2 | 0.1~4.92K | 11.56 x 4.24 |
    WSC4527 | 2 | 0.1~4.92K | 11.56 x 4.24 |
    WSC6927 | 3 | 0.1~8K | 17.53 x 7.11 |
    此外,这些电阻具有以下关键特性:
    - 温度系数:±50ppm/°C至±150ppm/°C(具体取决于阻值范围)
    - 绝缘电阻:>10⁹Ω
    - 工作温度范围:-65°C 至 +275°C
    - 最大工作电压:基于(P × R)½公式计算
    - 高压绝缘强度:>500VAC

    产品特点和优势


    WSC/WSN系列电阻具有以下显著特点和优势:
    1. 全焊结构:所有部件均通过焊接连接,确保结构稳固。
    2. 模压制型封装:提供卓越的物理保护,适合恶劣环境。
    3. 可选无感设计:采用Ayrton-Perry绕法以减少电感效应,适合高频应用。
    4. 优异的热稳定性:在极端环境条件下表现出色,满足严苛的应用需求。
    5. 高功率承受能力:最高可达3W,满足多种高功率应用场景。
    6. 认证资格:符合AEC-Q200标准,特别适合汽车电子领域。

    应用案例和使用建议


    这些电阻广泛应用于工业控制、汽车电子、通信设备及消费电子产品等领域。例如,在电动汽车的电池管理系统中,WSC/WSN系列电阻用于电流检测电路,其高精度和高可靠性至关重要。在实际应用中,建议在高温环境下使用时加强散热措施,同时确保正确的安装角度以提高耐久性。
    对于需要高功率处理能力的应用,可以选择尺寸较大的型号如WSC4527或WSC6927;而对于小型化设计,则推荐使用WSC01/2或WSC2515。

    兼容性和支持


    Vishay Dale提供了全面的技术支持,包括设计工具、产品手册下载及样品申请服务。所有产品均采用行业标准包装方式,便于自动化生产。此外,产品兼容多种SMT工艺流程,简化了制造过程。

    常见问题与解决方案


    1. 问:如何判断电阻是否达到额定功率?
    答:可以通过检查环境温度曲线图来确定,当环境温度升高时,需要降低工作功率以保持电阻温度在安全范围内。
    2. 问:如何防止焊接过程中出现损坏?
    答:在焊接前确认电阻周围区域已充分预热,并严格遵守推荐的焊接曲线参数。
    3. 问:如何选择合适的封装尺寸?
    答:根据所需功率等级和实际电路板布局选择最适宜的封装尺寸,优先考虑尺寸较小但能承受足够功率的产品。

    总结和推荐


    Vishay Dale的WSC/WSN系列精密功率表面贴装绕线电阻是一款性能卓越、可靠性极高的产品。它不仅具备优异的技术参数,还拥有良好的市场竞争力。无论是工业控制还是汽车电子领域,这款电阻都能提供稳定可靠的支持。因此,强烈推荐将其作为高性能电子电路的理想选择。

WSC2515200R0FEA参数

参数
额定功率 1W
电阻个数 -
引脚数量 -
电阻值 200Ω
温度系数 ±20ppm/℃
精度 ±1%
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC2515200R0FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC2515200R0FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC2515200R0FEA WSC2515200R0FEA数据手册

WSC2515200R0FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.691 ¥ 22.739
10+ $ 1.4828 ¥ 12.53
50+ $ 1.0556 ¥ 8.9198
100+ $ 0.8861 ¥ 7.4154
250+ $ 0.746 ¥ 6.2428
500+ $ 0.6598 ¥ 5.5218
1000+ $ 0.5876 ¥ 4.9177
库存: 801
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.73
