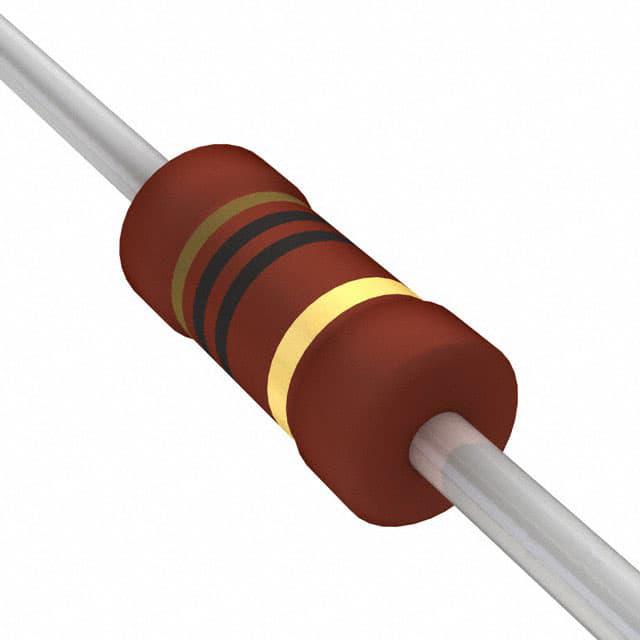

PR01000101009JA500

产品分类: 通孔电阻
产品描述: 10Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: DMT-PR01000101009JA500
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101009JA500

PR01000101009JA500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的 PR01, PR02 和 PR03 系列是高功率金属膜电阻器,适用于多种工业及消费电子产品中的各种功率应用。这些电阻器具有稳定的电气性能,能够在广泛的工作温度范围内保持良好的精度和可靠性。产品主要应用于汽车电子、照明球泡、电源模块以及其他一般用途功率控制领域。

    技术参数


    以下表格提供了PR01, PR02 和 PR03 系列的主要技术规格:
    | 特性 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω - 1 MΩ | 0.33 Ω - 1 MΩ | 0.68 Ω - 1 MΩ |
    | 电阻容差 | ± 1%, ± 5% | ± 1%, ± 5% | ± 1%, ± 5% |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定耗散(P70) | 1 W | 2 W | 3 W |
    | 热阻(Rth) | 135 K/W | 75 K/W | 60 K/W |
    | 最大操作电压(Umax.) | 350 V | 500 V | 750 V |
    | 基本规格 | IEC 60115-1 | IEC 60115-1 | IEC 60115-1 |

    产品特点和优势


    1. 高功率密度:尽管体积小巧,但仍能提供高功率(例如PR01最小尺寸0207即能达到1 W),适合紧凑型设计。
    2. 明确的熔断特性:确保在过载时安全保护。
    3. 符合标准:满足IEC 60115-1 和 AEC-Q200标准,适用于严格的汽车行业。
    4. 环境适应性强:具备优良的热稳定性及气候防护。
    5. 耐腐蚀:金属合金涂层及锡镀铜引线提高了耐用性和可靠性。

    应用案例和使用建议


    该系列电阻器广泛应用于汽车电子控制系统、LED照明系统以及电源管理单元。例如,在汽车电子中用于驱动电路的稳压和调节;在LED灯泡中作为电流限制元件以控制光输出。为了确保长期稳定运行,用户应注意控制周围环境温度和电流负载,避免超负荷工作导致的过热损坏。

    兼容性和支持


    该产品可与标准PCB制造工艺无缝对接,兼容自动装配流程。厂商提供详尽的技术文档和支持,包括测试规范和维修服务。

    常见问题与解决方案


    1. 问题: 电阻值漂移超出预期。
    - 解决方案: 检查焊接质量和安装条件,确保符合制造商要求。同时考虑环境温度影响,确保在额定范围内工作。

    2. 问题: 耐湿性不佳。
    - 解决方案: 重新评估封装材料和选择合适等级的清洗剂,避免接触不兼容的溶剂。
    3. 问题: 热应力下的焊点失效。
    - 解决方案: 使用适当的焊接合金或延长预热时间来减轻焊点的压力。

    总结和推荐


    综上所述,Vishay BCcomponents 的 PR01, PR02 和 PR03 系列金属膜电阻器以其高可靠性和多功能性成为广泛应用的理想选择。无论是需要紧凑设计还是对精度要求较高的应用,这些电阻器都能提供出色的性能。强烈推荐在需要高功率密度且稳定性的环境中采用此系列电阻器。

PR01000101009JA500参数

参数
电阻值 10Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000101009JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101009JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101009JA500 PR01000101009JA500数据手册

PR01000101009JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
