VY1222M47Y5UQ6UV0

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 760V(AC) 通孔安装 12mm*5mm*16mm
供应商型号: ECO-VY1222M47Y5UQ6UV0
供应商: 海外现货
标准整包数: 750

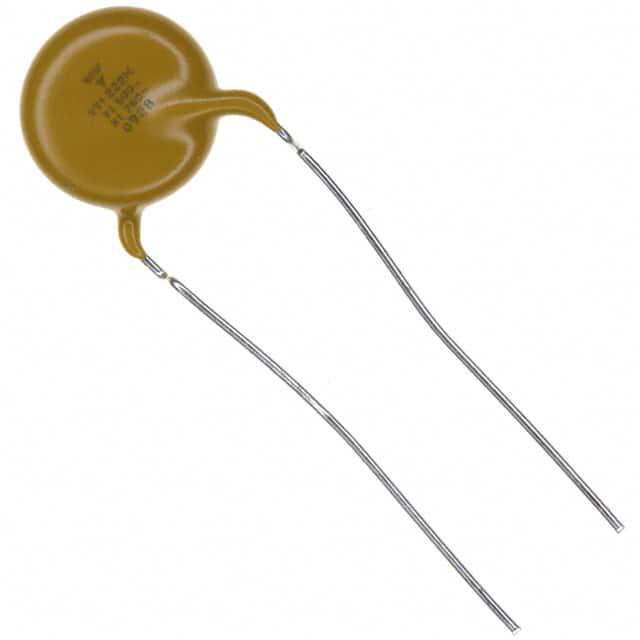

VISHAY INTERTECHNOLOGY 陶瓷电容 VY1222M47Y5UQ6UV0

VY1222M47Y5UQ6UV0概述


    产品简介


    VY1系列陶瓷盘式电容器
    VY1系列陶瓷盘式电容器是专为交流线路设计的安全电容器,符合IEC 60384-14.4标准。这些电容器适用于多种用途,如电源滤波、线旁耦合、天线耦合等,具有高可靠性。根据温度系数的不同,VY1系列分为Class 1(U2J)和Class 2(Y5S、Y5U、Y5V)两种类型,以适应不同的应用场景。

    技术参数


    基本参数:
    - 额定电压(UR):X1:760 VAC,Y1:500 VAC,1500 VDC
    - 测试电压:4000 VAC,50 Hz,2s 或 60s
    - 绝缘电阻:≥ 10 000 MΩ
    - 容差范围:Class 1:± 10%;Class 2:± 20%
    - 损耗因子:Class 1:最大 0.5%(1 MHz);Class 2:最大 2.5%(1 kHz)
    - 操作温度范围:-40 °C 到 +125 °C
    - 电容量范围:10 pF 到 4700 pF
    外形尺寸:
    - 直径(Dmax.):8.0 mm 至 16.0 mm
    - 厚度(Tmax.):5.0 mm
    - 引脚间距(F):10.0 mm 或 12.5 mm
    包装方式:
    - 零件盒包装、带卷包装、带弹匣包装

    产品特点和优势


    VY1系列电容器的主要特点和优势如下:
    - 高可靠性:通过严格的绝缘测试和长期稳定性验证,确保长时间稳定运行。
    - 宽温范围:能够在极端环境下保持稳定的电气性能。
    - 灵活的封装选项:提供直引脚和弯曲引脚两种配置,便于不同安装需求。
    - 环保材料:使用无卤素材料并符合UL 94 V-0阻燃等级要求。

    应用案例和使用建议


    典型应用:
    - 电源滤波:由于其耐高压特性,VY1系列非常适合用于电源输入端的滤波。
    - 天线耦合:在天线设计中起到重要的匹配作用,能够有效地提高信号传输效率。
    - 过压保护:适用于工业电源系统,以防止瞬间过压对其他电路造成损害。
    使用建议:
    - 在进行焊接时,应控制焊接温度和时间,避免高温导致电容器损坏。
    - 对于高频电路,应仔细选择适合频率范围的电容器型号。

    兼容性和支持


    兼容性:
    - VY1系列电容器广泛兼容各种标准插件板和电路板,支持快速安装和更换。
    厂商支持:
    - Vishay提供了详细的使用指南和技术支持,帮助客户更好地理解和应用这些电容器。

    常见问题与解决方案


    问题一:焊接后电容值变化较大
    - 解决方案:检查焊接过程中的温度和时间控制,确保焊接参数符合标准。
    问题二:电容器出现外部损伤
    - 解决方案:确保电容器在运输和安装过程中受到适当的保护,避免机械损伤。
    问题三:电路故障率偏高
    - 解决方案:确认电容器在设计阶段是否被正确选型,以满足电路的具体要求。

    总结和推荐


    综合评估:
    VY1系列陶瓷盘式电容器凭借其高可靠性、宽温度范围和多种封装选项,在许多应用场合中表现出色。它们在工业电源系统和天线耦合等领域的表现尤为突出。Vishay提供的详尽技术文档和支持使得安装和维护变得更加简单。对于需要高稳定性和长寿命电容器的应用来说,VY1系列是一个非常值得推荐的选择。

VY1222M47Y5UQ6UV0参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 12mm*5mm*16mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VY1222M47Y5UQ6UV0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1222M47Y5UQ6UV0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1222M47Y5UQ6UV0 VY1222M47Y5UQ6UV0数据手册

VY1222M47Y5UQ6UV0封装设计

查看详情并下载
Symbol
Footprint
3D Model
