首页  >  产品百科  >  WKP102MCPEF0KR

WKP102MCPEF0KR

产品分类: 陶瓷电容
产品描述: 1nF ±20% Y5U(E) 760V(AC) 通孔安装 10mm*6mm*13mm
供应商型号: WKP102MCPEF0KR
供应商: Arrow
标准整包数: 1

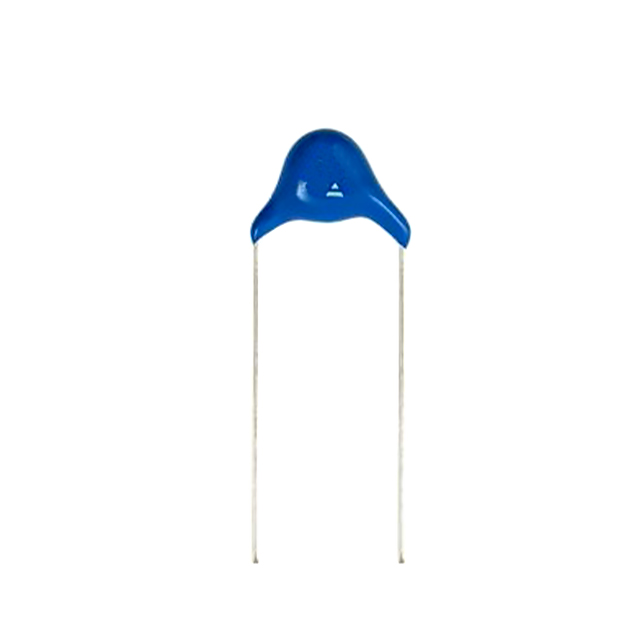

VISHAY INTERTECHNOLOGY 陶瓷电容 WKP102MCPEF0KR

WKP102MCPEF0KR概述

    Vishay Draloric WKP Series Ceramic Disc Capacitors

    1. 产品简介


    Vishay Draloric WKP系列陶瓷电容器是一种高品质的X1和Y1等级电容器,专为高可靠性设计。该系列产品提供从33皮法到4.7纳法的电容范围,适用于各种工业和消费电子应用。这些电容器具有卓越的耐热性和绝缘性能,能够在广泛的温度范围内稳定工作,特别适合于交流线路、旁路电路和天线耦合等场合。

    2. 技术参数


    - 电容范围: 33 pF 至 4.7 nF
    - 电压等级: X1: 760 VAC, Y1: 500 VAC
    - 工作温度范围: -40°C 至 +125°C
    - 温特性:
    - 类别1:N750(U2J)
    - 类别2:Y5S, Y5T, Y5U
    - 认证标准: 符合IEC 60384-14.4、UL 60384-14.1、CSA E60384-1和CSA E60384-14
    - 测试电压: 4000 VAC, 50 Hz, 2 s (组件测试), 60 s (随机采样和涂层测试)

    3. 产品特点和优势


    - 高可靠性:适用于高电压、高频率的应用场景,确保长期稳定运行。
    - 广泛的电容值选择:支持多种电容值,满足不同设计需求。
    - 多种引脚样式:提供直式和弯式引脚选项,适应不同安装需求。
    - 安全认证:通过多项国际安全标准认证,确保产品质量可靠。

    4. 应用案例和使用建议


    - 应用领域: 主要应用于交流线路滤波、天线耦合及电源线旁路等场景。
    - 使用建议: 在选择具体型号时,需根据实际电路需求确定电容值与电压等级。同时,在高温环境中使用时,建议对电路进行额外的散热设计以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 与多种主流电子设备兼容,能够无缝集成至现有系统中。
    - 支持服务: Vishay提供全面的技术支持,包括产品选型指导、故障排查及售后维护。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器过热 | 确保良好的散热设计,避免长时间满载工作。 |
    | 工作电压超出额定值 | 检查并调整电路中的实际工作电压至额定值内。 |
    | 接触不良导致接触电阻增大 | 使用焊接牢固的连接方式,定期检查接点状态。 |

    7. 总结和推荐


    综上所述,Vishay Draloric WKP系列陶瓷电容器以其高可靠性、宽广的适用温度范围以及多重安全认证成为众多高端电子设备的理想选择。无论是从性能还是成本角度来看,该系列产品都极具竞争力。因此,强烈推荐给需要高性能陶瓷电容器的设计工程师和技术人员。

WKP102MCPEF0KR参数

参数
电容值 1nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 10mm*6mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP102MCPEF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP102MCPEF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP102MCPEF0KR WKP102MCPEF0KR数据手册

WKP102MCPEF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.606
10+ ¥ 4.0194
100+ ¥ 3.5218
500+ ¥ 2.9493
1000+ ¥ 2.7541
库存: 3380
起订量: 120 增量: 0
交货地:
最小起订量为:100
合计: ¥ 352.18
直接购买
加入购物车
