首页  >  产品百科  >  VY1332M51Y5UC6TV0

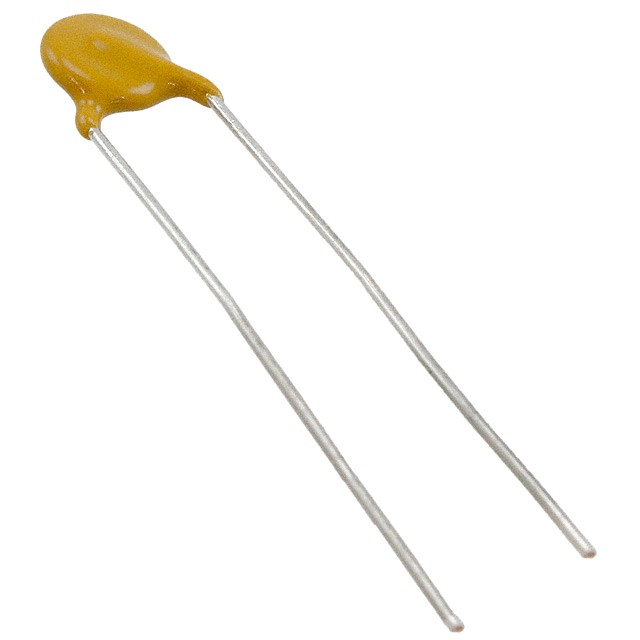

VY1332M51Y5UC6TV0

产品分类: 陶瓷电容
产品描述: 3.3nF ±20% Y5U(E) 760V(AC) 通孔安装 5mm(宽度)*17mm(高度)
供应商型号: DMT-VY1332M51Y5UC6TV0
供应商: 海外现货
标准整包数: 10000
VISHAY INTERTECHNOLOGY 陶瓷电容 VY1332M51Y5UC6TV0

VY1332M51Y5UC6TV0概述

    VY1 Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    Vishay BCcomponents的VY1系列是专门设计用于交流线路应用的陶瓷盘式电容器。该系列电容器符合IEC 60384-14.4标准,具备X1 (760 VAC) 和Y1 (500 VAC) 类别。这些电容器主要应用于跨线路、旁路线路以及天线耦合等场景。它们不仅具有高可靠性,还提供直立(内联)弯折引脚或直引脚两种选择,适用于多种安装需求。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | X1:760 VAC (50 Hz),Y1:500 VAC (50 Hz) |
    | 最大直流电压 | 1500 VDC |
    | 电容范围 | 10 pF 至 4700 pF |
    | 绝缘电阻 | ≥ 10,000 MΩ |
    | 容差 | ± 10% (代码K) 或 ± 20% (代码M) |
    | 损耗因子 | 类1:≤ 0.5% (1 MHz)
    类2:≤ 2.5% (1 kHz) |
    | 测试电压 | 成品测试:4000 VAC (50 Hz, 2 s)
    随机采样测试:4000 VAC (50 Hz, 60 s) |
    | 温度范围 | -40 °C 至 +125 °C |

    产品特点和优势


    1. 合规性:符合IEC 60384-14.4标准,保证了广泛的适用性和安全性。
    2. 高可靠性:通过多种严格测试,确保长期稳定可靠运行。
    3. 多样化引脚配置:直引脚和内联弯折引脚可选,满足不同的安装需求。
    4. 阻燃外壳:采用符合UL 94 V-0标准的环氧树脂封装,具备阻燃特性,提高了安全等级。
    5. 绿色环保:可提供无卤素型号,满足环保要求。

    应用案例和使用建议


    VY1系列电容器广泛应用于各类电器设备中,如电源转换器、电机驱动、家电产品等。例如,在冰箱、洗衣机等家用电器中,这些电容器通常用于抑制电磁干扰和保持电路稳定性。使用时,建议确保所选电容器的额定电压和电容值与应用需求相匹配,以确保最佳性能和寿命。

    兼容性和支持


    VY1系列电容器在包装上提供三种形式:散装、卷带和弹药包,适合不同类型的生产和组装需求。厂商提供详尽的技术支持和维护服务,涵盖从产品选型到售后支持的整个生命周期。

    常见问题与解决方案


    1. Q: 为什么我的电容器在高温下表现出不稳定?
    - A: 确认电容器的工作温度在-40°C至+125°C范围内。若超出此范围,请考虑使用适合更高温环境的型号。
    2. Q: 如何确保电容器的安装正确?
    - A: 使用直引脚或内联弯折引脚进行垂直安装,并确保焊接牢固。对于批量生产,建议使用自动贴片设备。
    3. Q: 电容器的阻燃性如何验证?
    - A: 可查阅电容器的UL 94 V-0认证,确认其阻燃性能。

    总结和推荐


    VY1系列电容器凭借其高可靠性、多样化的引脚配置及优异的安全特性,在众多应用场景中表现出色。尤其适合于需要高可靠性、宽工作温度范围的应用场合。推荐用户在设计中选用VY1系列电容器,以确保系统的稳定性和长久的使用寿命。

VY1332M51Y5UC6TV0参数

参数
电容值 3.3nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 5mm(宽度)*17mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VY1332M51Y5UC6TV0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY1332M51Y5UC6TV0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY1332M51Y5UC6TV0 VY1332M51Y5UC6TV0数据手册

VY1332M51Y5UC6TV0封装设计

查看详情并下载
Symbol
Footprint
3D Model
