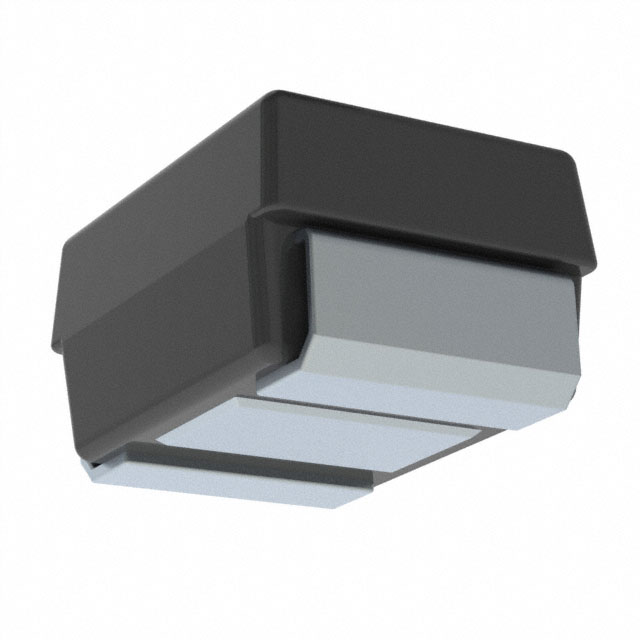

293D225X9050B2TE3

产品分类: 钽电容
产品描述: 2.2μF ±10% 50V 3.5Ω@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2.1mm
供应商型号: 2353059
供应商: element14
标准整包数: 5
VISHAY INTERTECHNOLOGY 钽电容 293D225X9050B2TE3

293D225X9050B2TE3概述


    产品简介


    Vishay Sprague 293D系列固态钽表面贴装芯片电容器
    Vishay Sprague公司的293D系列是专为工业、电信基础设施和其他通用应用设计的固态钽表面贴装芯片电容器。这些电容器具有出色的稳定性和可靠性,广泛应用于需要高容值和长寿命的应用场合。该系列产品型号丰富,具备不同的电压等级和容值选择,能够满足多种复杂需求。

    技术参数


    电气性能
    - 工作温度范围: -55°C 至 +125°C(高于85°C时需要进行降额处理)
    - 容值范围: 0.10 μF 至 1000 μF
    - 容值精度: ±5%、±10%、±20%
    - 电压等级: 4 VDC 至 75 VDC
    - 引脚兼容性: 100% 锡铅 (Sn/Pb) 和无铅 (Matte Tin) 端子
    尺寸规格
    | 规格 | 长 (mm) | 宽 (mm) | 高 (mm) | 重量 (g) |

    | A | 3.2 | 1.6 | 1.6 | 0.063 |
    | B | 3.5 | 2.8 | 1.9 | 0.075 |
    | C | 6.0 | 3.2 | 2.5 | 0.098 |
    | D | 7.3 | 4.3 | 2.8 | 0.110 |

    产品特点和优势


    - 高可靠性: 满足EIA-535-BAAC机械和性能要求,且已通过AEC-Q200标准测试。
    - 广泛的适用性: 兼容“高产量”的自动贴装设备,适合大批量生产。
    - 多样化尺寸: 提供六种不同外壳尺寸,以适应各种设计需求。
    - 环保材料: 符合RoHS标准,支持无铅焊接。

    应用案例和使用建议


    应用案例
    该电容器广泛应用于工业自动化控制系统、电信基础设施中的电源管理模块以及通用电子设备中。例如,在通信基站的电源模块中,它们被用于滤波和平滑直流输出电压,确保系统稳定性。
    使用建议
    - 在设计高容值电路时,需考虑并联多个小容值电容器以降低单个电容器的失效风险。
    - 在高温环境中使用时,确保在超过85°C时降低工作电压,以避免过热损坏。
    - 考虑到电容器的实际应用温度,建议在实际使用时进行适当的环境测试。

    兼容性和支持


    - 兼容性: 该电容器可与大部分常用电子设备和组件配合使用,具有广泛的兼容性。
    - 技术支持: 如有任何技术问题,请联系Vishay的技术支持团队(邮箱:tantalum@vishay.com)。

    常见问题与解决方案


    1. Q: 电容器是否支持无铅焊接?
    - A: 是的,该电容器支持无铅焊接,并符合RoHS标准。
    2. Q: 电容器是否适用于极端温度环境?
    - A: 是的,电容器的工作温度范围为-55°C至+125°C。但请注意,超过85°C时需要进行降额处理。
    3. Q: 电容器是否有特定的存储条件?
    - A: 电容器应当存放在干燥通风的环境中,避免湿度过高导致性能下降。

    总结和推荐


    综合评估
    Vishay Sprague 293D系列固态钽表面贴装芯片电容器凭借其广泛的容值范围、高可靠性、良好的兼容性和多样化的设计选项,成为众多应用场合的理想选择。特别是对于工业和电信行业,这些电容器可以提供长期稳定的性能表现。
    推荐使用
    鉴于其出色的技术指标和广泛应用性,强烈推荐在工业自动化、电信基础设施以及其他需要高性能和高可靠性的应用中采用Vishay Sprague 293D系列电容器。

293D225X9050B2TE3参数

参数
电容值 2.2μF
工作寿命 -
ESR-等效串联电阻 3.5Ω@ 100kHz
容差 ±10%
额定电压 50V
长*宽*高 3.5mm*2.8mm*2.1mm
通用封装 1411
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

293D225X9050B2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D225X9050B2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D225X9050B2TE3 293D225X9050B2TE3数据手册

293D225X9050B2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.4282 ¥ 3.5841
50+ $ 0.3295 ¥ 2.7578
250+ $ 0.2821 ¥ 2.3608
500+ $ 0.2718 ¥ 2.2749
1000+ $ 0.2615 ¥ 2.1891
2000+ $ 0.241 ¥ 2.0174
库存: 4966
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 17.92
